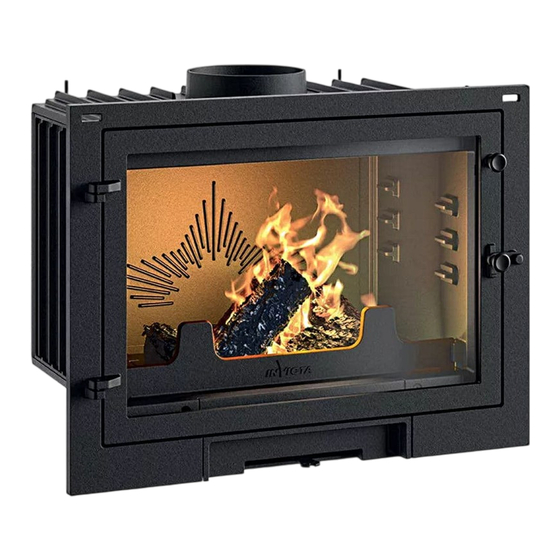

- Page 1 Foyer ELIO 700 Référence: P977001 Foyer ELIO 700 Référence P977001 XD le 06/12/2021 page 1/10...
- Page 2 Foyer ELIO 700 Référence: P977001 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques suivant EN 13229 : Puissance nominale 8 kW Rendement 77 % Taux de CO% à 13 % d’O 0,12 % - 1500 mg/Nm ...
- Page 3 Foyer ELIO 700 Référence: P977001 INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL. Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Foyer ELIO 700 Référence: P977001 XD le 06/12/2021 page 4/10...
- Page 5 Foyer ELIO 700 Référence: P977001 XD le 06/12/2021 page 5/10...
- Page 6 Foyer ELIO 700 Référence: P977001 Désignation Référence Socle F670720B-A Rondelle de 6 AV4100060 Vis tête hexagonal de 6x35 AV8406350 Ecrou embase de 6 AV7220060 Fond F670740B-A Côté réversible F670722B-A Avaloir F670724B-A Tirant de 6x425 AS700256 Sole foyère F670725B-A Vis d’articulation du registre...
- Page 7 Foyer ELIO 700 Référence: P977001 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 8 Foyer ELIO 700 Référence: P977001 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement...
- Page 9 Foyer ELIO 700 Référence: P977001 Réglage « Combustion prolongée » Réglage « Allure Réglage « Allumage » En butée à gauche - registre fermé normale » En butée à droite - registre ouvert Organes de réglages Utiliser systématiquement la « main froide » fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Page 10 Foyer ELIO 700 Référence: P977001 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P977001 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
