On distingue deux types d'appareils :
Les barrières photoélectriques créent un champ de protection constitué de 2 à 4 faisceaux lumineux. Celles-ci peuvent
uniquement être utilisées comme protection pour tout le corps en raison de l'écart important entre les faisceaux lumineux.
Les rideaux lumineux sont constitués d'un grand nombre de faisceaux lumineux. Ceux-ci peuvent être utilisés pour dé-
tecter différentes parties du corps en fonction de leur résolution (30 – 50 mm). On fait ici la distinction entre la protection
des mains et du corps.
Barrière photoélectrique
2 - 4 faisceaux lumineux

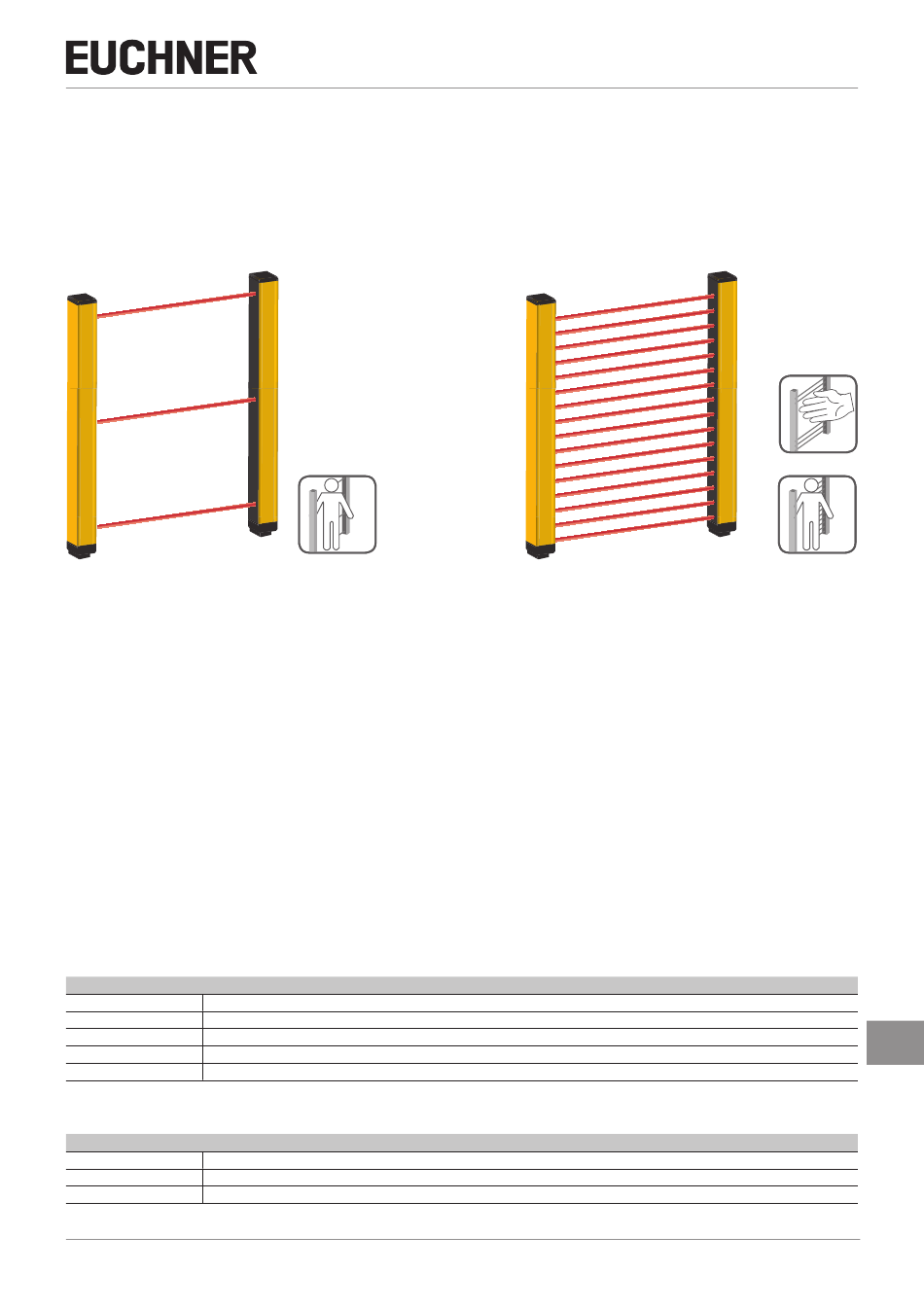

Figure 3 :
Barrière photoélectrique, rideau lumineux
6.1. Vue d'ensemble des versions
Les rideaux lumineux LCA 2 sont disponibles dans les résolutions suivantes :
Ì
30 mm (hauteurs protégées de 160 mm à 1810 mm)
Ì
40 mm (hauteurs protégées de 160 mm à 1810 mm)
Ì
50 mm (hauteurs protégées de 160 mm à 1810 mm)
Les barrières photoélectriques LCA 2 sont disponibles dans les résolutions suivantes :
Ì
2 faisceaux (distance resp. de 500 mm entre les faisceaux)
Ì
3 faisceaux (distance resp. de 400 mm entre les faisceaux)
Ì
4 faisceaux (distance resp. de 300 mm entre les faisceaux)
Tableau 1 : Glossaire
Terme
Définition
Résolution
Distance entre les lentilles + diamètre de lentille
ESPE
Équipement de protection électrosensible
FE
Prise de terre
FO1A / FO1B
Sorties de sécurité
Systèmes multiples
Utilisation de plusieurs systèmes LCA en parallèle
Tableau 2 : Désignations des modèles
Désignation
Définition
LCA 2 T
Unité émettrice
LCA 2 R
Unité réceptrice
LCA 2 TR
Ensemble émetteur / récepteur
2504708-02-02/18 (trad. mode d'emploi d'origine)
Barrières photoélectriques / rideaux lumineux LCA 2
Rideau lumineux
Grand nombre de faisceaux lumineux,
indiqué sous « Résolution »
PROTECTION DES MAINS
PROTECTION DES MAINS
PROTECTION DES BRAS ET DES JAMBES
PROTECTION DU CORPS / CONTRÔLE D'ACCÈS
PROTECTION DU CORPS / CONTRÔLE D'ACCÈS
PROTECTION DU CORPS / CONTRÔLE D'ACCÈS
