Barrières photoélectriques / rideaux lumineux LCA 2
6.4. Sorties de sécurité
L'unité réceptrice dispose de deux sorties de sécurité F01A/FO1B (sorties PNP).
Vous trouverez les états de commutation détaillés de l'appareil dans le tableau ci-dessous.
Les éventuels courts-circuits entre les sorties et les alimentations 24 V DC ou 0 V DC sont détectés par l'appareil lui-même.
Tableau 3 : États de commutation
Nom du signal
FO1A
FO1B
FO1A
FO1B
Important !
Avec la condition Zone protégée libre, le récepteur délivre une tension de 24 V DC sur les deux sorties.
La charge nécessaire doit donc être raccordée entre les sorties de sécurité et 0 V DC (voir Figure 4).
Pour garantir la sécurité, les deux sorties de sécurité (FO1A / FO1B) doivent toujours être analysées.
R
Charge
L
max.
400 mA

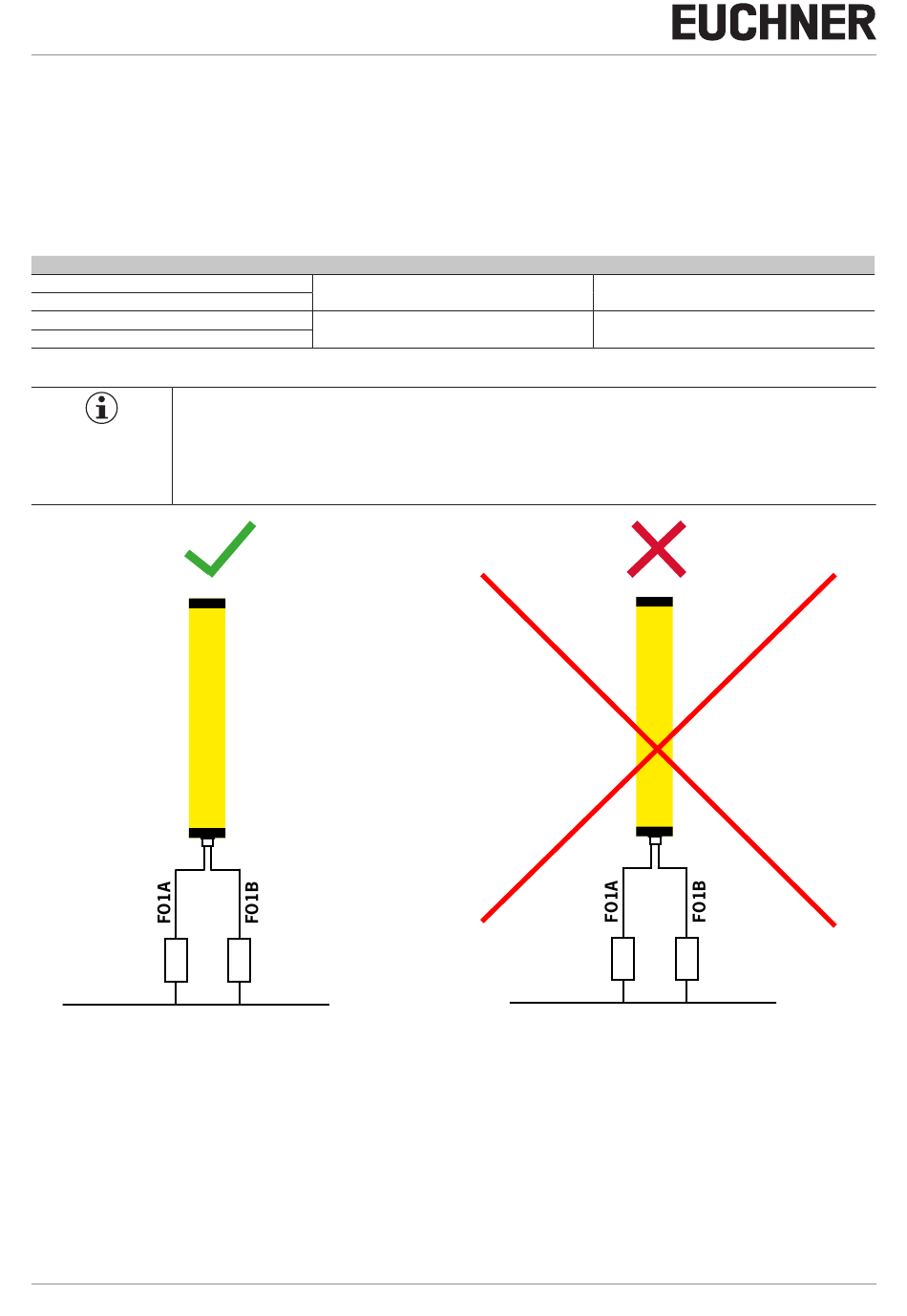

Figure 4 :
Raccordement de la charge sur les sorties de sécurité et 0 V DC
12
Conditions
24 V DC
0 V DC
L
0 V DC
Signification
Ì
Zone protégée libre
Ì
Condition zone protégée occupée / défaut ou
Ì
Défaut constaté
R
Charge
L
max.
400 mA
(trad. mode d'emploi d'origine) 2504708-02-02/18
L
24 V DC
