Mode d'emploi
Barrières photoélectriques / rideaux lumineux LCA 2
ATTENTION
Il n'y a pas de circuit de blocage après un redémarrage en mode de fonctionnement automatique.
(Start / Restart Interlock).
Tenez compte du résultat de l'analyse de risque avant de procéder à une configuration.
Tableau 11 : Mode de fonctionnement automatique
Statut protecteur
Zone libre
Zone occultée

9.1.3. Raccordement de contacteurs externes K1 et K2

Le raccordement de contacteurs externes (K1/K2) est possible pour les deux modes de fonctionnement via une rangée de
contacts. Le connecteur sur le récepteur doit être raccordé pour ce faire aux contacts de repos des contacteurs externes.
Raccordez la BROCHE 4 du connecteur M12 à 8 broches via la tension d'alimentation (24 V DC) aux contacts de repos
Z
des contacteurs externes.
Important !
En mode manuel, il faut s'assurer que la touche Restart soit raccordée aux contacts de repos des
contacteurs externes K1/K2.
Si l'application l'exige, le temps de réponse des contacteurs externes doivent être vérifié par un
dispositif complémentaire.

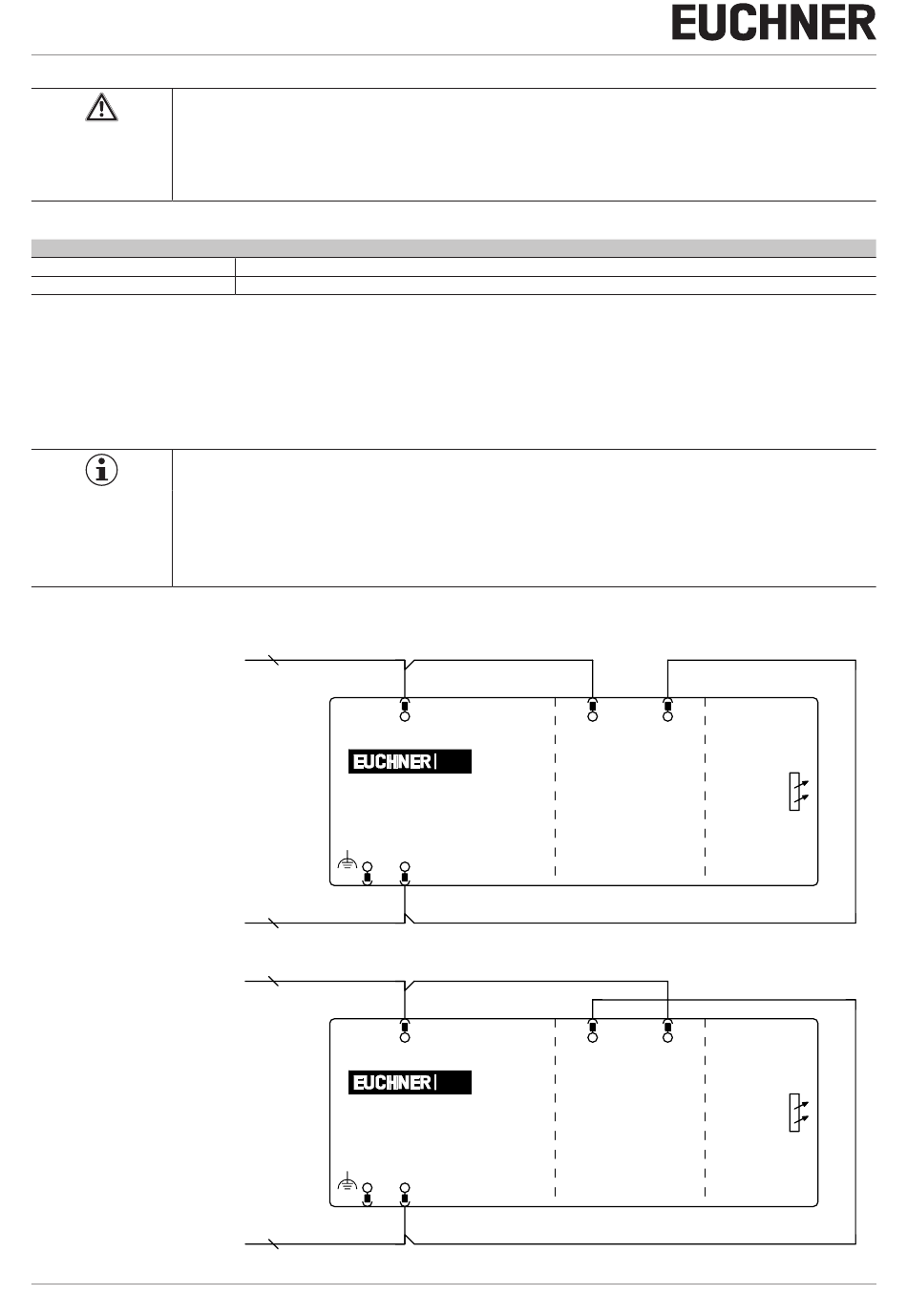

9.1.4. Exemples de raccordement avec des modules de sécurité
LOW RANGE
HIGH RANGE
Figure 17 :
Emitter
30
Comportement des sorties de sécurité
FO1A / FO1B activées
FO1A / FO1B désactivées
24 V DC
-B1
1
5
3
FE
GND
24 V DC
-B1
1
5
3
FE
GND
+24V
DC
LCA
0V
DC
+24V
DC
LCA
0V
DC
(trad. mode d'emploi d'origine) 2504708-02-02/18
RANGE0
RANGE1
2
4
Range and TEST
selection
RANGE0
RANGE1
2
4
Range and TEST
selection
