Winkeleinstellung

Der Einbauwinkel des Druckkopfes beträgt standardmäßig 26° zur Druckfläche. Fertigungstoleranzen des Druckkopfes und der
Mechanik können jedoch einen anderen Winkel erforderlich machen.
VORSICHT!
Beschädigung des Druckkopfs durch ungleiche Abnutzung!
Größerer Verschleiß von Transferband durch schnelleres Reißen.

Werksseinstellung nur in Ausnahmefällen verändern.
•

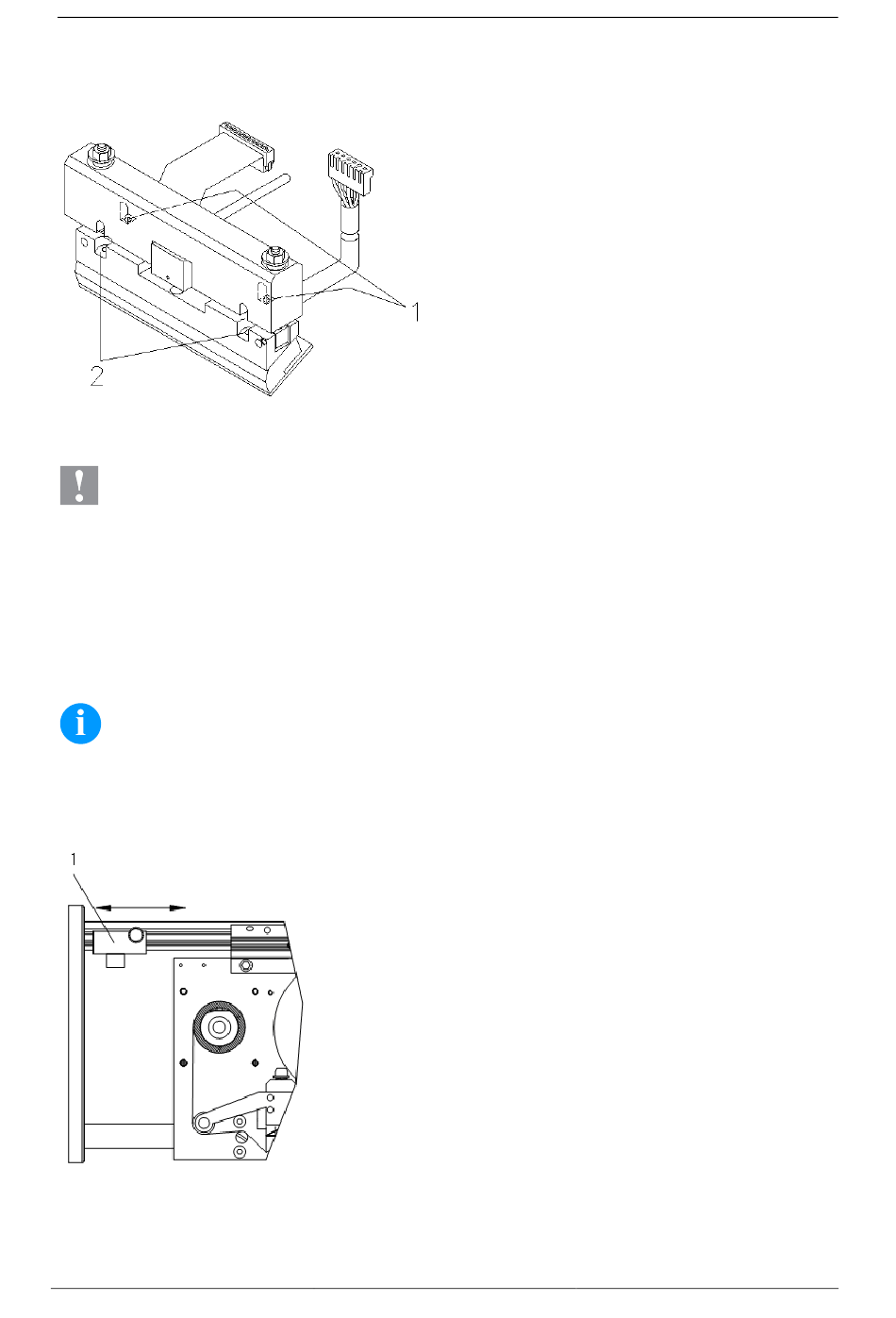

Innensechskantschrauben (A) leicht lösen.
•
Stellstück (B) verschieben, um den Winkel zwischen Druckkopf und Druckkopfhalter zu verstellen.
Zudrehen = Winkel verkleinern
Lösen = Winkel vergrößern
•
Innensechskantschrauben (A) wieder anziehen.
•
Druckauftrag über ca. 3 Layouts starten und korrekten, faltenlosen Bandlauf kontrollieren.
HINWEIS!
Die angebrachten Schlitze dienen zur Positionskontrolle. Auf eine möglichst parallele Einstellung ist zu achten.

Nullpunktverstellung

28
•
Mit dem Schieber kann der Gerätenullpunkt verschoben werden.
•
Befindet sich der Schieber am Ende seiner Führung, steht die
maximale Drucklänge zur Verfügung.
•
Bei Verschieben des Nullpunkts, wird der Weg vom Gerätenullpunkt
zum Druckbeginn verkürzt.
•
Die Nullpunktverschiebung kann zum Verstellen der Druckkopfposition
auf der zu bedruckenden Folie verwendet werden.
•
Durch Verschiebung des Gerätenullpunktes verkürzt sich der nutzbare
Druckbereich.
