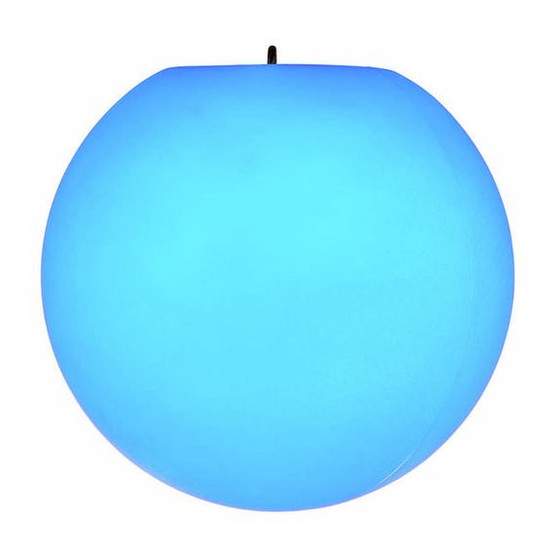

LED Ball BAT 30 RGBW
Balle LED

Publicité

Table des Matières
loading

Manuels Connexes pour thomann VARYTEC LED Ball BAT 30 RGBW

Sommaire des Matières pour thomann VARYTEC LED Ball BAT 30 RGBW

  • Page 1 LED Ball BAT 30 RGBW Balle LED...
  • Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 29.03.2021, ID : 472656 (V2)

  • Page 3: Table Des Matières

    Table des matières Table des matières Remarques générales..........................6 1.1 Informations complémentaires..................... 7 1.2 Conventions typographiques......................8 1.3 Symboles et mots-indicateurs....................... 8 Consignes de sécurité........................... 11 Performances............................15 Installation..............................17 4.1 Manipulation des batteries au lithium..................19 Mise en service............................21 Connexions et éléments de commande..................
  • Page 4 Table des matières 7.5 Vue d'ensemble du menu......................46 7.6 Fonctions en mode DMX 2 canaux.................... 48 7.7 Fonctions en mode DMX 3 canaux.................... 48 7.8 Fonctions en mode DMX 4 canaux.................... 51 7.9 Fonctions en mode DMX 6 canaux.................... 51 7.10 Fonctions en mode DMX 9 canaux..................
  • Page 5 LED Ball BAT 30 RGBW Balle LED...

  • Page 6: Remarques Générales

    à l’acheteur. Nos produits et notices d’utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d’utilisation disponible sous www.thomann.de. LED Ball BAT 30 RGBW Balle LED...

  • Page 7: Informations Complémentaires

    Remarques générales 1.1 Informations complémentaires Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants : Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger. Recherche par Utilisez dans la version électronique la fonction de recherche pour mot-clé...

  • Page 8: Conventions Typographiques

    Remarques générales 1.2 Conventions typographiques Cette notice d'utilisation utilise les conventions typographiques suivantes : Inscriptions Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique. Exemples : bouton [VOLUME], touche [Mono]. Affichages Des textes et des valeurs affichés sur l'appareil sont indiqués par des guillemets et en italique. Exemples : «...
  • Page 9 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. AVERTISSEMENT ! Cette association du symbole et du terme générique renvoie à...
  • Page 10 Remarques générales Symbole d'avertissement Type de danger Avertissement : rayonnement optique dangereux. Avertissement : emplacement dangereux. LED Ball BAT 30 RGBW Balle LED...

  • Page 11: Consignes De Sécurité

    Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour produire un effet d’éclairage électronique au moyen de la tech‐ nique LED. Cet appareil a été conçu pour un usage professionnel et ne convient pas à une utili‐ sation domestique.
  • Page 12 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
  • Page 13 Consignes de sécurité AVERTISSEMENT ! Blessures des yeux dues à une intensité lumineuse élevée Ne regardez jamais directement dans la source lumineuse. AVERTISSEMENT ! Danger de crise d’épilepsie Les flashs (effets stroboscopiques) peuvent provoquer des crises d’épilepsie chez les personnes sensibles. Les personnes sensibles devraient éviter de regarder les flashs.
  • Page 14 Consignes de sécurité REMARQUE ! Alimentation électrique externe L’appareil est alimenté en électricité à partir d’un bloc d’alimentation externe. Avant de raccorder le bloc d’alimentation externe, contrôlez si la tension indiquée sur le bloc d’alimentation correspond à la tension de votre réseau d’alimentation local et si la prise de courant est équipée d’un disjoncteur différentiel.

  • Page 15: Performances

    Performances Performances LED avec un espace couleur étendu pour des accents vifs et brillants Idéal pour l’éclairage d’ambiance dans les clubs, bars et lors de manifestations. Balle LED en PVC, diamètre : 30 cm Œillet M6 comme possibilité d’accrochage et en sécurité 24 ×...
  • Page 16 Performances Pour des raisons technologiques, la puissance lumineuse des LEDs se réduit pendant la durée de vie. Cet effet augmente à une température de fonctionnement élevé. Vous pouvez pro‐ longer la durée d’utilisation des agents lumineux en vérifiant que la ventilation est toujours suffisante et en faisant fonctionner les LEDs à...

  • Page 17: Installation

    Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’ap‐ pareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Vous pouvez monter l’appareil suspendu au plafond LED Ball BAT 30 RGBW Balle LED...
  • Page 18 Installation Mise en place de la pile dans la Déplacez le curseur sur le support de pile vers le milieu du boîtier et tirez le support à la télécommande manière d’un tiroir. Placez la pile à l’intérieur. La pile est placée correctement lorsque le pôle positif est orienté...

  • Page 19: Manipulation Des Batteries Au Lithium

    Installation 4.1 Manipulation des batteries au lithium AVERTISSEMENT ! Risque de blessure par manipulation non-conforme des batteries au lithium. Les batteries au lithium peuvent entraîner de graves blessures en cas de court- circuit, surchauffe ou dommage mécanique. Respectez les recommandations de la section présente pour la manipulation cor‐ recte des batteries au lithium.
  • Page 20 Installation En cas d'endommagement du boîtier de la batterie, des quantités réduites d'électrolyte peu‐ vent s'échapper. Dans ce cas, emballer les batteries au lithium hermétiquement et essuyer les traces d'électrolyte avec du papier buvard, après avoir enfilé des gants en caoutchouc. Net‐ toyer la surface et les mains à...

  • Page 21: Mise En Service

    Mise en service Mise en service Établissez toutes les connexions tant que l’appareil n’est pas branché. Pour toutes les conne‐ xions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche. LED Ball BAT 30 RGBW Balle LED...
  • Page 22 Mise en service Connexions en mode DMX Raccordez l'entree DMX de l'appareil à la sortie DMX d'un contrôleur DMX ou d'un autre appa‐ reil DMX. Raccordez la sortie du premier appareil DMX à l'entrée du second appareil et ainsi de suite.

  • Page 23: Connexions Et Éléments De Commande

    Connexions et éléments de commande Connexions et éléments de commande LED Ball BAT 30 RGBW Balle LED...
  • Page 24 Connexions et éléments de commande 1 Écran 2 Touches de commande [ENTER] Pour confirmer une valeur sélectionnée. [DOWN] Décrémente la valeur affichée d’une unité. [UP] Incrémente la valeur affichée d’une unité. [MENU] Ouvre le menu principal. 3 [MIC] Microphone intégré pour la commande par la musique 4 Prise d’entrée pour bloc d'alimentation externe 5 [DMX OUT] Sortie DMX, coupleur intégré...
  • Page 25 Connexions et éléments de commande Télécommande 12 [+], [–] Commute les programmes Auto ou Fade, augmente ou diminue la vitesse strobos‐ copique 13 Pour sélectionner une couleur mixte 14 Sélection des fonctions [Blackout] Bouton d’obscurcissement (blackout) et / ou d’annulation de l’obscurcissement [Strobe] Active ou désactive l’effet stroboscopique (flash)

  • Page 26: Utilisation

    Utilisation Utilisation 7.1 Mise en marche de l'appareil Branchez l'appareil sur le secteur pour le faire démarrer. 7.2 Configuration de l’appareil Activer le menu principal Appuyez sur [ENTER] pour activer le menu principal. Utilisez [UP] ou [DOWN] pour modifier la valeur respectivement affichée.
  • Page 27 Utilisation Timer Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Runtime » et appuyez sur [ENTER].
  • Page 28 Utilisation Inverser l'écran Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Display Reverse » et appuyez sur [ENTER].
  • Page 29 Utilisation Rétroéclairage de l’écran Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Display Backlight »...
  • Page 30 Utilisation Comportement en cas de panne Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu du contrôle par DMX « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « DMX Fail » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes : Affichage Signification...
  • Page 31 Utilisation Comportement en cas de sépa‐ Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu ration de l’alimentation élec‐ « Settings » et appuyez sur [ENTER]. trique Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « AC Failure » et appuyez sur [ENTER].
  • Page 32 Utilisation Courbe gradateur Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « Dimmer Curve » et appuyez sur [ENTER].
  • Page 33 Utilisation Réglages du gradateur Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « Dimmer Response » et appuyez sur [ENTER].
  • Page 34 Utilisation Verrouillage des touches Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « Auto Lock » et appuyez sur [ENTER].
  • Page 35 Utilisation Télécommande Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Settings » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « IR Remote » et appuyez sur [ENTER].

  • Page 36: Mode Autonome

    Utilisation Informations de système Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « System Info » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l'une des options suivantes : Affichage Signification «...
  • Page 37 Utilisation Sélection de show automatique Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu « Stand Alone » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « Auto » et appuyez sur [ENTER]. Sélectionnez avec [UP] ou [DOWN] l’un des six shows automatiques (affichage «...
  • Page 38 Utilisation Sélectionner une macro couleur Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu et la régler « Stand Alone » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche «...
  • Page 39 Utilisation Affichage Signification « Lavender » Couleurs lilas « Mauve » Violet « Magenta » Pourpre « Rose » Rose « Warm White » Blanc chaud « Blanc » Blanc « Cold White » Blanc froid Confirmez la sélection souhaitée avec [ENTER]. Pour régler l’intensité de la macro de couleur, sélectionnez dans la couleur respective avec [UP] ou [DOWN] une valeur de «...
  • Page 40 Utilisation Sélectionner une couleur de Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche « Stand Alone » et constante et la régler appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « Static » et appuyez sur [ENTER].
  • Page 41 Utilisation Sélectionner et régler la lumière Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche le point de menu blanche « Stand Alone » et appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche «...
  • Page 42 Utilisation Régler la couleur mixte indivi‐ Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l’écran affiche « Stand Alone » et duelle appuyez sur [ENTER]. Appuyez sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche « User Color » et appuyez sur [ENTER].

  • Page 43: Fonctionnement Dmx

    Utilisation Confirmez la sélection souhaitée avec [ENTER]. Pour régler l’intensité du gradateur, la fré‐ quence de l’effet stroboscopique ou l’intensité de la couleur, sélectionnez dans l’option res‐ pective avec [UP] ou [DOWN] une valeur de « 000 » à « 255 » et confirmez la valeur avec [ENTER].
  • Page 44 Utilisation Mode Adresse DMX la plus élevée possible 2 canaux 3 canaux 4 canaux 6 canaux 9 canaux LED Ball BAT 30 RGBW Balle LED...
  • Page 45 Utilisation Sélectionner le mode DMX Appuyez sur [MENU] puis sur [UP] ou [DOWN] jusqu’à ce que l'écran affiche le point de menu « DMX Mode » . Vous pouvez maintenant sélectionner l'un des modes DMX suivants avec [UP] ou [DOWN]. «...

  • Page 46: Vue D'ensemble Du Menu

    Utilisation 7.5 Vue d'ensemble du menu LED Ball BAT 30 RGBW Balle LED...
  • Page 47 Utilisation LED Ball BAT 30 RGBW Balle LED...

  • Page 48: Fonctions En Mode Dmx 2 Canaux

    Utilisation 7.6 Fonctions en mode DMX 2 canaux Canal Valeur Fonction 000…255 Fonction gradateur (0 %…100 %) 000…255 Lumière blanche (7200 K…3200 K avec le gradateur ouvert) 7.7 Fonctions en mode DMX 3 canaux Canal Valeur Fonction 000…255 Fonction gradateur (0 %…100 %) 000…005 Sans fonction 006…010...
  • Page 49 Utilisation Canal Valeur Fonction 034…056 Effet stroboscopique Ramp-up au hasard, vitesse croissante 057…079 Effet stroboscopique Ramp-down au hasard, vitesse décroissante 080…102 Effet stroboscopique au hasard, vitesse croissante 103…127 Effet stroboscopique interrompu (5 s…1 s, burst court avec pause) 128…250 Effet stroboscopique à fréquence croissante (1 Hz à 20 Hz) 251…255 Pas d’effet stroboscopique 000…005...
  • Page 50 Utilisation Canal Valeur Fonction 054…061 Bleu cobalte 062…069 Bleu 070…077 Couleurs lilas 078…085 Violet 086…093 Pourpre 094…101 Rose 102…109 Blanc chaud 110…117 Blanc 118…125 Blanc froid 126…127 Changement de couleurs arrêt 128…191 Changement de couleurs, vitesse croissante, couleurs 1 à 12 192…255 Effet couleur-fade, vitesse croissante, couleurs 1 à...

  • Page 51: Fonctions En Mode Dmx 4 Canaux

    Utilisation 7.8 Fonctions en mode DMX 4 canaux Canal Valeur Fonction 0…255 Intensité du rouge (de 0 % à 100 %) 0…255 Intensité du vert (de 0 % à 100 %) 0…255 Intensité du bleu (de 0 % à 100 %) 0…255 Intensité...
  • Page 52 Utilisation Canal Valeur Fonction 006…010 Effet stroboscopique éteint 011…033 Effet stroboscopique, par impulsions, vitesse croissante 034…056 Effet stroboscopique Ramp-up au hasard, vitesse croissante 057…079 Effet stroboscopique Ramp-down au hasard, vitesse décroissante 080…102 Effet stroboscopique au hasard, vitesse croissante 103…127 Effet stroboscopique interrompu (5 s…1 s, burst court avec pause) 128…250 Effet stroboscopique à...

  • Page 53: Fonctions En Mode Dmx 9 Canaux

    Utilisation 7.10 Fonctions en mode DMX 9 canaux Canal Valeur Fonction 000…255 Fonction gradateur (de 0 % à 100 %) 000…005 Sans fonction 006…010 Effet stroboscopique éteint 011…033 Effet stroboscopique, par impulsions, vitesse croissante 034…056 Effet stroboscopique Ramp-up au hasard, vitesse croissante 057…079 Effet stroboscopique Ramp-down au hasard, vitesse décroissante 080…102...
  • Page 54 Utilisation Canal Valeur Fonction 000…255 Intensité du vert (de 0 % à 100 %) 000…255 Intensité du bleu (de 0 % à 100 %) 000…255 Intensité du blanc (de 0 % à 100 %) 000…005 Couleur désactivée 006…013 Rouge 014…021 Ambré...
  • Page 55 Utilisation Canal Valeur Fonction 078…085 Violet 086…093 Pourpre 094…101 Rose 102…109 Blanc chaud 110…117 Blanc 118…125 Blanc froid 126…127 Changement de couleurs arrêt 128…191 Changement de couleurs, vitesse croissante, couleurs 1 à 12 192…255 Effet couleur-fade, vitesse croissante, couleurs 1 à 12 000…005 Température de couleur désactivée (pour RGBW et macros de couleur) 006…255...
  • Page 56 Utilisation Canal Valeur Fonction 064…127 Courbe de gradateur, exponentielle 128…191 Courbe de gradateur, logarithmique 200…255 Courbe gradateur, courbe S LED Ball BAT 30 RGBW Balle LED...

  • Page 57: Données Techniques

    Données techniques Données techniques Source lumineuse 24 × LED RGBW 4en1, SMD5050 Contrôle Télécommande IR Boutons et écran sur l’appareil Nombre de canaux DMX 2, 3, 4, 6, 9 Connexions d'entrée Alimentation élec‐ Prise d’entrée pour bloc d'alimenta‐ trique tion externe Contrôle par DMX Prise XLR, 3 pôles Connexions de sortie...
  • Page 58 Données techniques Pile/batterie Type de batterie Ions lithium Tension 3,7 V Capacité 4000 mAh Temps de fonctionnement de avec toutes les cou‐ 165 min l'accumulateur leurs avec une couleur avec déroulement de programme automa‐ tique Batterie pour la télécommande Type Pile bouton au lithium, 3 V, CR 2025 Indice de protection IP20...
  • Page 59 Données techniques Conditions d'environnement Plage de tempéra‐ 0 °C…40 °C ture Humidité relative 20 %…80 % (sans condensation) Informations complémentaires Type Ball Fonctionnement sur accumu‐ lateur LED Ball BAT 30 RGBW Balle LED...

  • Page 60: Câbles Et Connecteurs

    Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience lumineuse parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.

  • Page 61: Dépannage

    Dépannage Dépannage REMARQUE ! Risque de perturbations durant la transmission des données Afin de garantir un fonctionnement irréprochable, n’utilisez pas des câbles de microphone courants, mais des câbles DMX spéciaux. Ne raccordez jamais l'entrée ou la sortie DMX à des périphériques audio tels que tables de mixage ou amplificateurs.
  • Page 62 à un circuit d’in‐ terfaçage DMX. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. LED Ball BAT 30 RGBW Balle LED...

  • Page 63: Nettoyage

    Nettoyage Nettoyage Lentilles optiques Nettoyez les lentilles optiques accessibles de l’extérieur afin d’optimiser la puissance lumi‐ neuse. La fréquence du nettoyage dépend de l’environnement de fonctionnement : les envi‐ ronnements humides, enfumés ou particulièrement sales peuvent causer des dépôts de pous‐ sières importants sur le système optique de l’appareil.

  • Page 64: Protection De L'environnement

    Protection de l'environnement Protection de l'environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.
  • Page 65 Protection de l'environnement Recyclage de votre ancien appa‐ reil Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux.
  • Page 66 Remarques LED Ball BAT 30 RGBW Balle LED...
  • Page 68 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
