Description
Platine modulaire série Ciao avec façade en aluminium moulé sous pression et rétro-éclairage blanc à leds des étiquettes
porte-noms. À compléter avec 1/2/4/8 boutons d'appel à commander séparément.
Elle dispose d'une modalité de programmation Smart des boutons. Équipée d'un support pour le montage en saillie.
La platine art. CA2100P peut être complétée (aussi bien horizontalement que verticalement) par 4 modules boutons art.
CA2200P afin d'obtenir un total de 72 boutons d'appel.

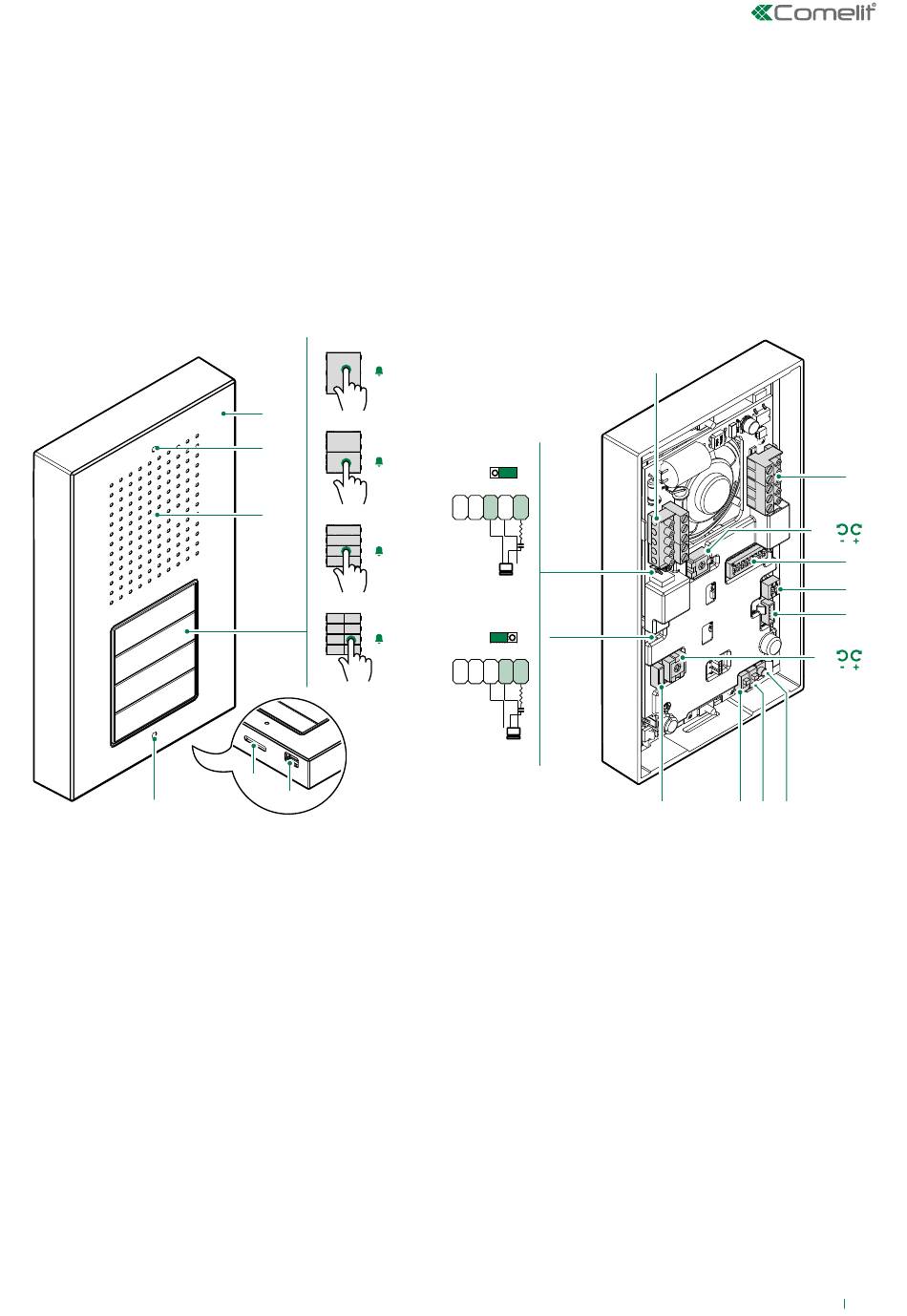

Art. CA2100P
2.
1. Enjoliveur en aluminium moulé sous pression
2. Logement pour vis de fixation de la façade
3. Haut-parleur
4. Boutons d'appel 1 / 2 / 4 / 8 usagers (à acheter
séparément)
5. Micro
6. Orifice d'évacuation de la condensation
7. CV2 chevalier à couper pour éteindre l'éclairage des
boutons
8. JP1 validation du réseau RC pour filtre système de
fermeture sur les contacts du relais
9. Bornes de raccordement J4 :
SE- SE+ connexion pour système de fermeture électrique
NF NO C contacts relais
10. Bornes de raccordement J3 :
L L connexion ligne bus
COM
négatif de référence RTE et DO
DO signalisation porte ouverte
RTE ouvre-porte sortie temporisé
art. CA9213
1
1.
art. CA9210
1
2.
2
3.
art. CA9211
1
2
3
4
art. CA9212
1
5
4.
2
6
3
7
4
8
6.
5.
NO
NC
JP1
SE
SE
NC NO C
-
+
8.
7.
NC
NO
JP1
SE
SE
NC NO C
-
+
11. LED variateur du réglage de la luminosité des boutons
12. S2 dip switch d'adressage des boutons et programmation
des fonctions spéciales
13. S1 dip switch de configuration du type de bouton (1 / 2 /
4 / 8 usagers)
14. J2 et J5 connecteurs 6 pôles pour connexion modules
boutons
15. SPK variateur du réglage volume haut-parleur
16. SW1 bouton de confirmation de la programmation
17. PRC switch d'entrée/sortie programmation adresses
d'appel
18. PRS switch d'entrée/sortie programmations spéciales
9.
11.
15.
14.
18.
17.
16.
10.
12.
13.
14.
3
