C1.8 Raccordement du coffrage
TRIO à la filière verticale
avec raccord TRIO/CB en présence
d'une superposition d'éléments
Lors de l'utilisation du grand élément
TR 270 x 240 en format haut, le raccord
TRIO/CB doit être broché sur
l'entretoise horizontale.

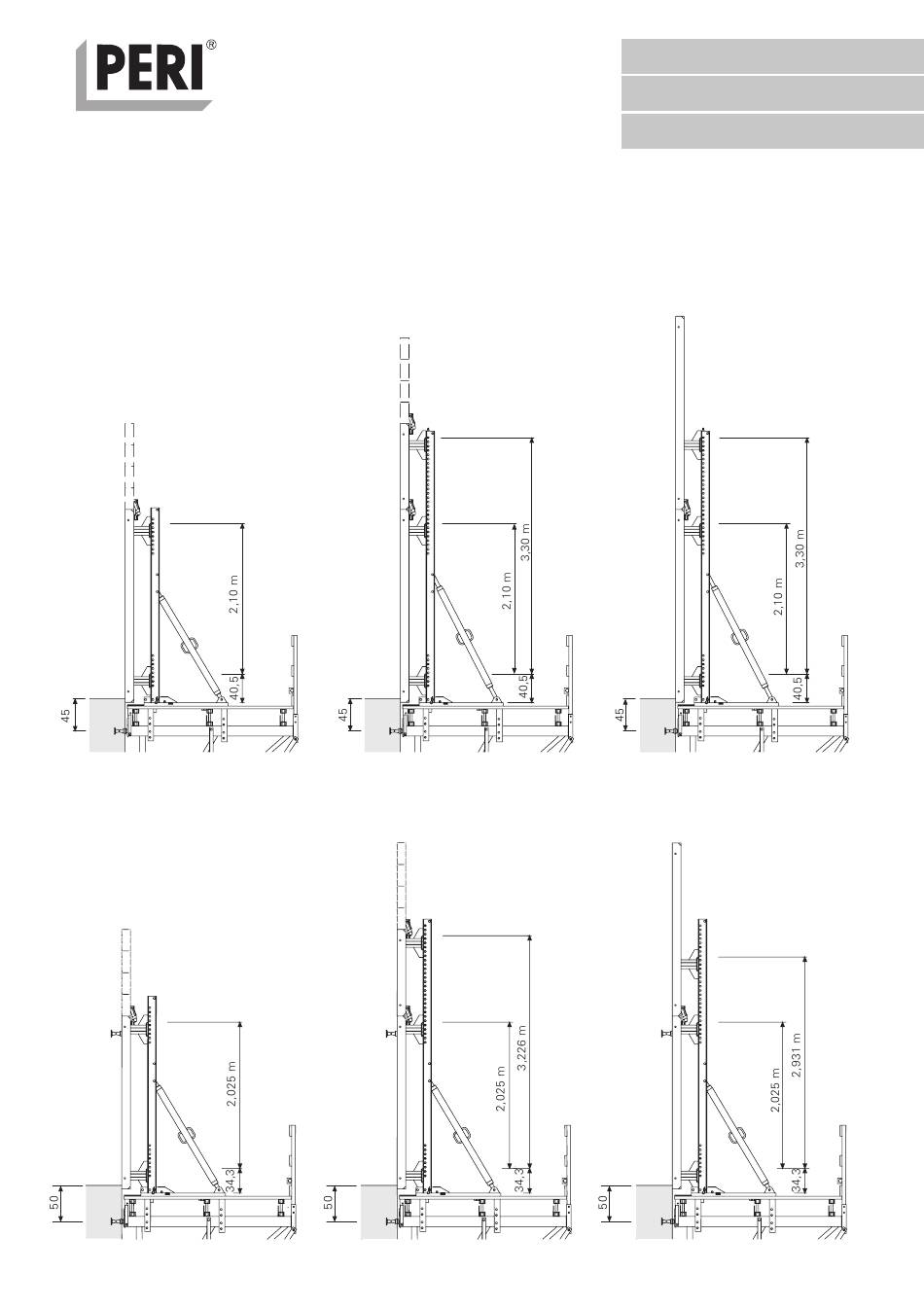

Fig. C1-12a - 12c
120
90
60
30
270
Fig.C1-12a
Lors de l'utilisation du grand élément
TR 270 x 240 en format transversal,
le raccord TRIO/CB doit être broché
sur l'entretoise verticale.
Fig. C1-13a - 13c
120
90
60
30
240
Fig.C1-13a
Sur les figures est représenté un
support de platelage de 24 cm de
hauteur.
Voir cas 3 et 4, fig. C1-10c et 10d pour
platelage de 16 cm de hauteur.
120
90
60
30
120
270
Fig.C1-12b
120
90
60
30
120
240
Fig.C1-13b
C1
Conception et
travaux de préparation
des plate-formes
270
270
Fig.C1-12c
240
240
Fig.C1-13c
