Conception et
travaux de préparation
des plate-formes

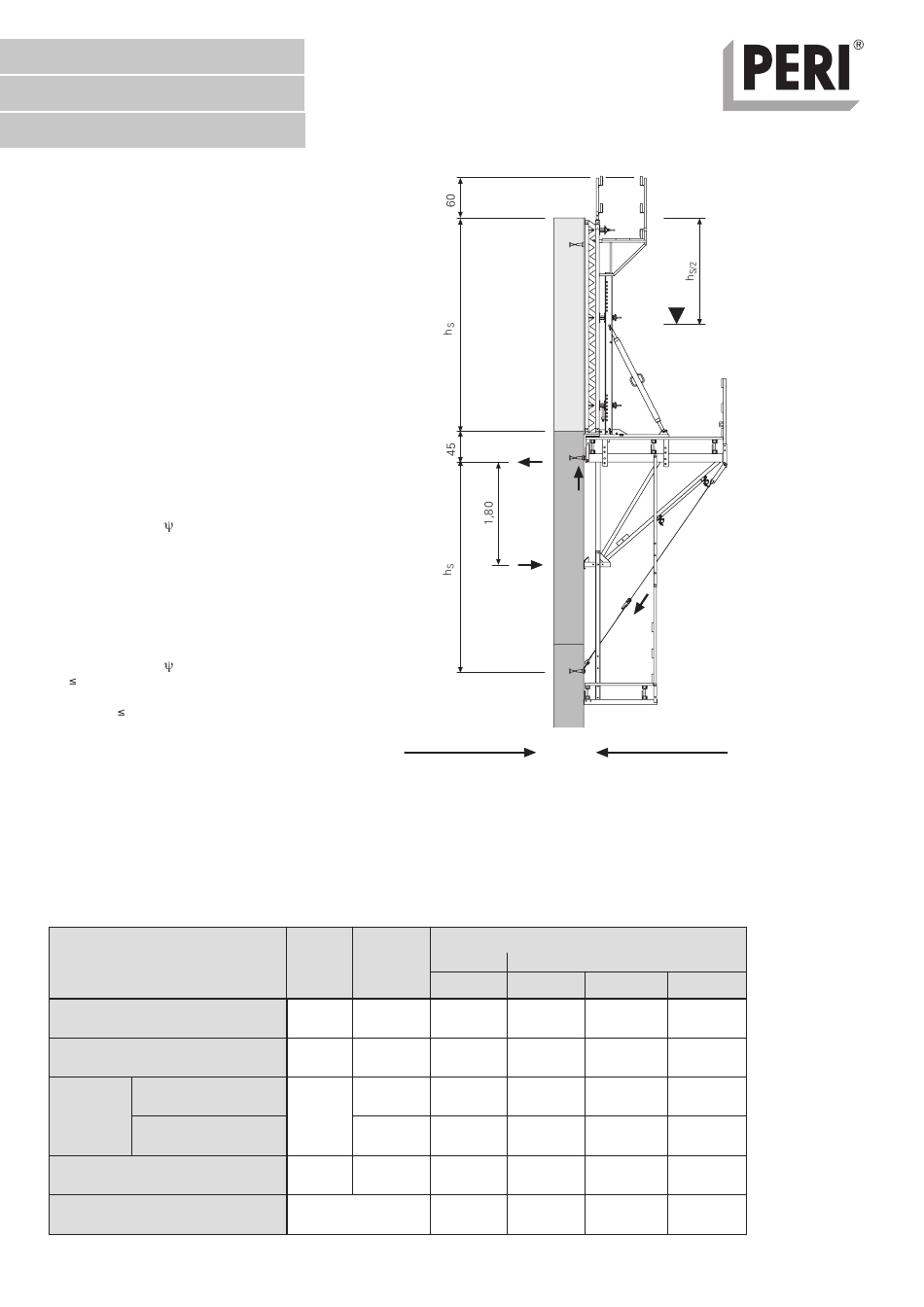

Système statique et combinaisons de
charges
Les diagrammes servent à la détermination
détaillée des réactions d'appui, compte
tenu des combinaisons de charges
conformément à la norme DIN 4420.
Pour toutes les combinaisons de charges
(A – travaux et B – tempête), l'introduction
sûre des réactions d'appui dans l'ouvrage
doit être démontrée.
Largeur d'influence b
Hauteur de mise en œuvre hg
Hauteur de coffrage h
s
Poids du coffrage 60 kg/m
Pression dynamique due au vent q
Facteur de correction aérodynamique c
Combinaison de charges A – travaux
– Charge due au vent suivant DIN 4421,
Facteur de charge
= 1,0
v = 72 km/h, q = 0,25 kN/m
– Coffrage reculé (75 cm)
– Travaux autorisés sur toutes les passerelles
– Entreposage du matériel autorisé sur la
plate-forme de travail
Combinaisons de charges B – tempête
– Charge due au vent suivant DIN 1055,
Facteur de charge
= 0,9
h
20 m:
G
v = 129 km/h, q = 0,8 kN/m
20 m < h
100 m:
G
v = 151 km/h, q = 1,1 kN/m
h
> 100 m:
G
v = 164 km/h, q = 1,3 kN/m
– Coffrage en position de bétonnage
– Travaux non autorisés
– Le matériel peut être laissé sur la plate-
forme de travail
Charges supposées
Passerelle de bétonnage
Passerelle de compensation *
Côté voile
Plate-forme
de travail
Côté garde-corps
Passerelle suspendue
Direction du vent
*si nécessaire
52
2
maxi
= 1,3
w
2
2
2
2
Poids
Charge
propre mobile adm.
2
[kg/m
]
[kg/m
30
150
30
150
300
50
50
75
Z
0
Q
D
U
Vent de devant
Charge mobile pour combinaison de charges [kg/m
Travaux
2
]
A
B1
75
-
-
-
300
-
200
200
37,5
-
de devant de devant
h
G
0
Z
Z
Vent de derrière
2
]:
Tempête
B2
B3
-
-
-
-
-
-
133
133 -
-
-
de derrière de derrière
