A1 Moyens
requis
A1.1 Outillage
Marteau, pointes de Paris,
cordeau 4 serre-joints à
longueur de serrage de
300 mm
Scie circulaire à main
Perceuse
Foret HSS ø 6 mm, ø 8 mm,
min. L = 180 mm
072180 Clé à cliquet
1
102784 Clé ouv. 24 -
1
Clé à fourche simple ouv. 24
029620 Clé ouv. 19 -
1
Clé à fourche simple ouv.
SW 19
072170 Clé ouv.13 -
/
1
072150 Boulonneuse pour bride
(recommandée)
072080 Visseuse électrique
072090 Adaptateur
072120 Support magnétique
072140 Lames type Torx TX 30
031480 Clé à pipe ouv. 36
027212 Clé BTR ouv. 14
031080 Fraise ø 25 mm
A1.2 Moyens
Blocs d'arrêt 0.1
12 Blocs contreplaqué
21 x 80 x 80 mm
Appui
h = environ 24 cm, par ex. GT 24 0.2
L = entraxe de consoles maxi + 1,0 m
Baguettes d'arrêt
2 madriers 40 x 120 mm 0.3
L = entraxe de consoles maxi + 1,0 m

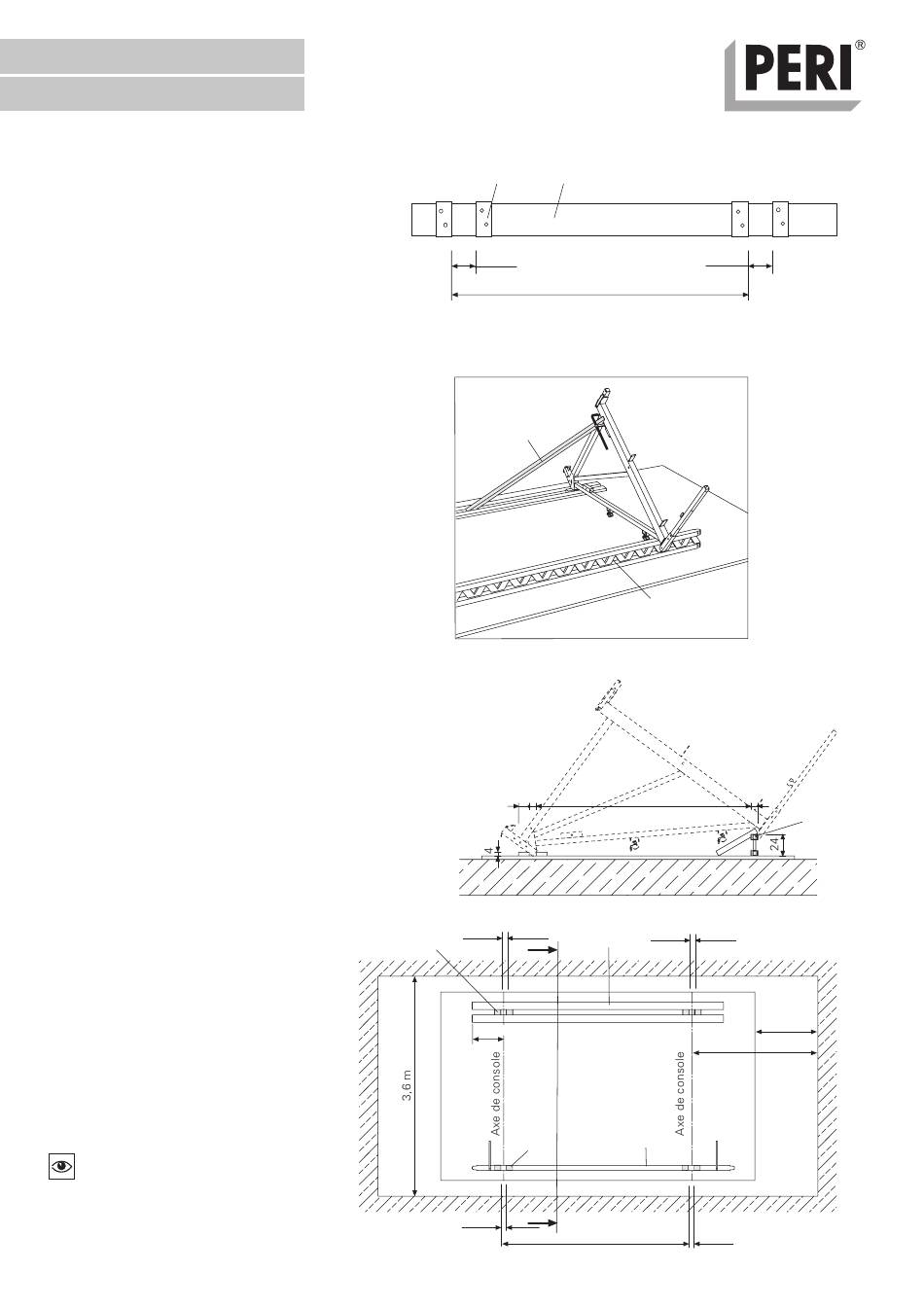

Gabarit pour entraxe de consoles C
– 1 madrier 40 x 120 mm 0.4
L = entraxe de consoles + 1,0 m maxi
– Blocs contreplaqué (4)
Fig. A1-1
Diagonale pour le renforcement des
consoles
1 madrier 40 x 120 mm, L = 2,0 m
0.5 fig. A1-2
A1.3 Aire de montage
Largeur : environ 3,50 m
Longueur : largeur de plate-forme
maximale + 2,0 m minimum
Fixer baguettes d'arrêt et appui.
Fig. A1 - 3
Contrôle visuel : les baguettes d'arrêt
et l'appui sont-ils parallèles ?
8
/
"
2
/
"
2
/
"
2
"
2
0.1
0.4
82 mm
0.5
Côté voile
Coupe
12
83 mm
82 mm
0.1
2 baguettes d'arrêt
env. 50
0.1
Appui
62 mm
C
82 mm
C
0.2
Fig.A1-2
Côté sol
2,398 m
8
82 mm
0.3
1,0 m
2,0 m
0.2
62 mm
Fig.A1-1
0.2
Fig.A1-3
