B1.9 Montage de la descente
d'échelle
Pour nomenclature, voir C2.1,
tableau 8

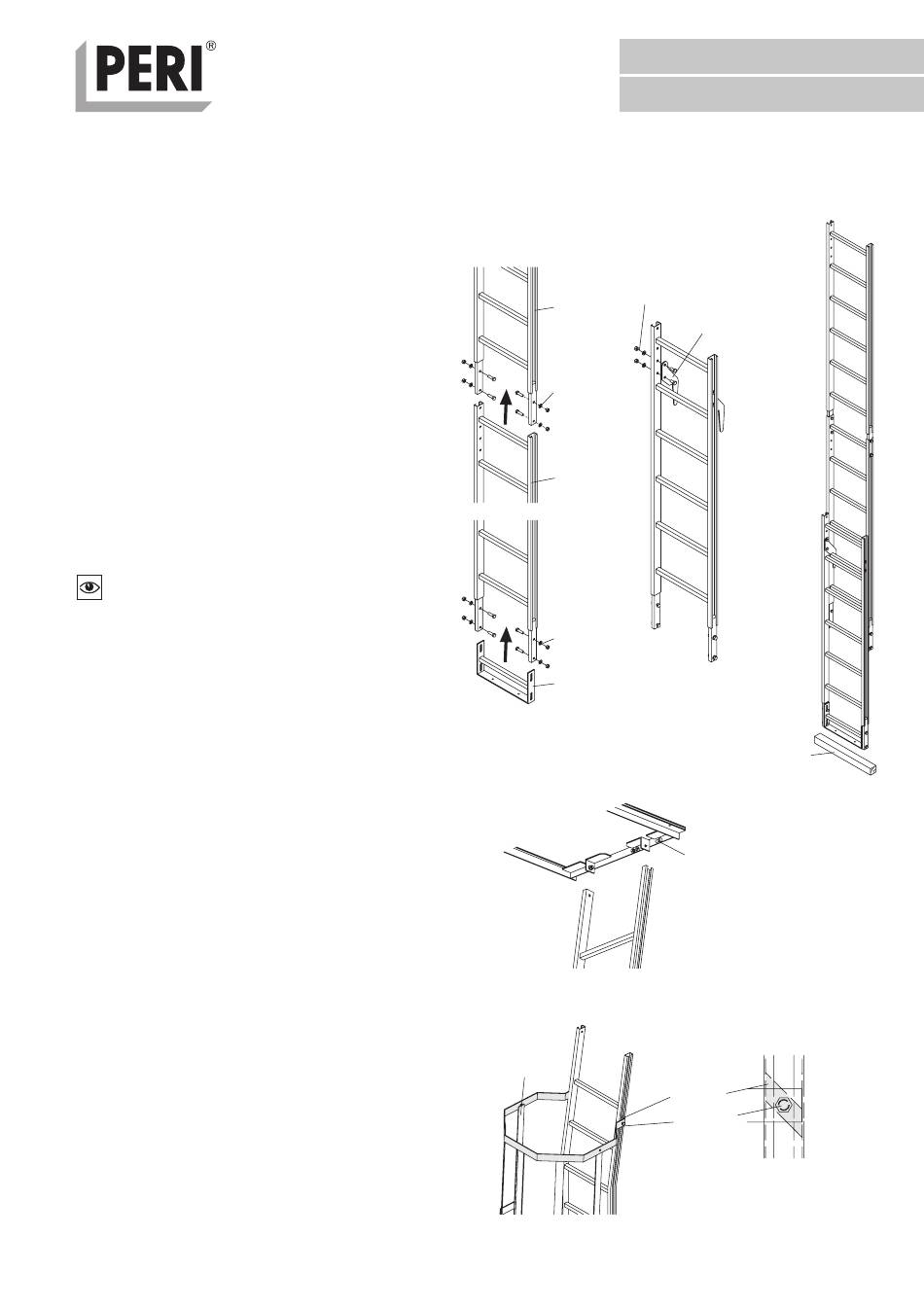

Prémontage de l'échelle
1. Poser les échelles.
En haut : Echelle 220/6 15.1
En bas : Echelle 180/6 15.2
2. Desserrer les vis, ouv. 19 15.3.
3. Relier les échelles à l'aide de vis.
4. Fixer le pied d'échelle 15.4 à l'aide de
vis ouv. 19 15.3.Fig. B1-37
Insérer entièrement le pied d'échelle.
Fig. B1-37 + 39
Lorsque l'échelle inférieure est une
échelle suspendue :
5. Fixer le crochet de réglage échelle à
l'aide de vis ouv. 19 15.7 .
Fig. B1-38
Lors de l'accrochage des échelles :
Les échelons des deux échelles doivent
se situer au même niveau. Fig. B1-39
Fixation de l'échelle sur la trappe
d'accès :
1. Desserrer les vis ouv. 19 14.3 sur la
trappe d'accès.
2. Soulever l'échelle à l'aide d'une grue.
Faire descendre l'échelle en la faisant
passer par la trappe d'accès.
3. Fixer l'échelle par en-haut sur la trappe
d'accès, vis ouv. 19 14.3 (2x).
Fig. B1-40
Fixation du pied d'échelle
4. Régler le pied d'échelle en hauteur.
5. Fixer à l'aide de Torx TSS 6 x 40 sur le
platelage de la passerelle suspendue
ou un bois vissé 15.9, voir C2.1.
Fixation de la crinoline
6. A l'aide d'un câble, amener la crinoline
15.6 en position et le maintenir.
7 . Desserrer légèrement la vis ouv. 19
15.7 de la platine de serrage 15.8.
Introduire la platine de serrage dans
le longeron d'échelle, tourner et serrer
la vis. B1-41a
8. Fixer les quatre jonctions par serrage
de la même manière. Fig. B1-41
B1 Opérations sur
le chantier
15.7
SW 19
15.1
15.3
SW 19
15.2
15.3
Fig.B1-38
15.4
Fig.B1-37
Fig.B1-40
15.6
Fig.B1-41
15.5
15.9
Fig.B1-39
14.3
SW 19
15.8
15.7
SW 19
Fig.B1-41a
