Démontage et remontage du convoyeur
-
Débranchez les connecteurs hydrauliques et retirez l'unité d'épandage (1) en desserrant
les vis (2).
-
Retirez le couvercle de roue (3) des deux côtés.
-
Retirez le garde-boue (4) et le couvercle en caoutchouc (5) à droite dans le sens de la
marche.
-
Retirez le châssis (6) en desserrant les vis (14).
-
Relâchez la tension du convoyeur (8) des deux côtés en desserrant les écrous (9).
-
Retirez les vis de raccordement (10) de la trémie (11).
-
Desserrez et enlevez les bagues de serrage du roulement (12) (à droite dans le sens de la
marche).
-
Desserrez les vis (15) de la partie latérale (13) et retirez-les avec le palier (12).
-
Retirez le convoyeur (8).
Le remontage s'effectue dans l'ordre inverse.
1
4
8
6
Tendre le convoyeur après l'installation
-
Lorsque le convoyeur est détendu, marquez une longueur de 1000 mm des deux côtés du
convoyeur.
-
Tendre le convoyeur uniformément des deux côtés à l'aide des deux vis de tension (voir
page 14) jusqu'à ce que la longueur marquée atteigne un maximum de 1003 mm.
-
Laissez le convoyeur tourner pendant environ 30 minutes jusqu'à ce qu'il soit positionné
au centre entre les glissières latérales, réajustez si nécessaire.
La bande du convoyeur ne doit pas toucher les côtés, sous peine d'être
endommagée. Lors du réajustement latéral de la bande transporteuse,
resserrez progressivement les vis à l'endroit où la bande est en contact.
Une tension excessive réduit la durée de vie du convoyeur !
DS3000
14
11
2
10
14
5
12
15
13
3

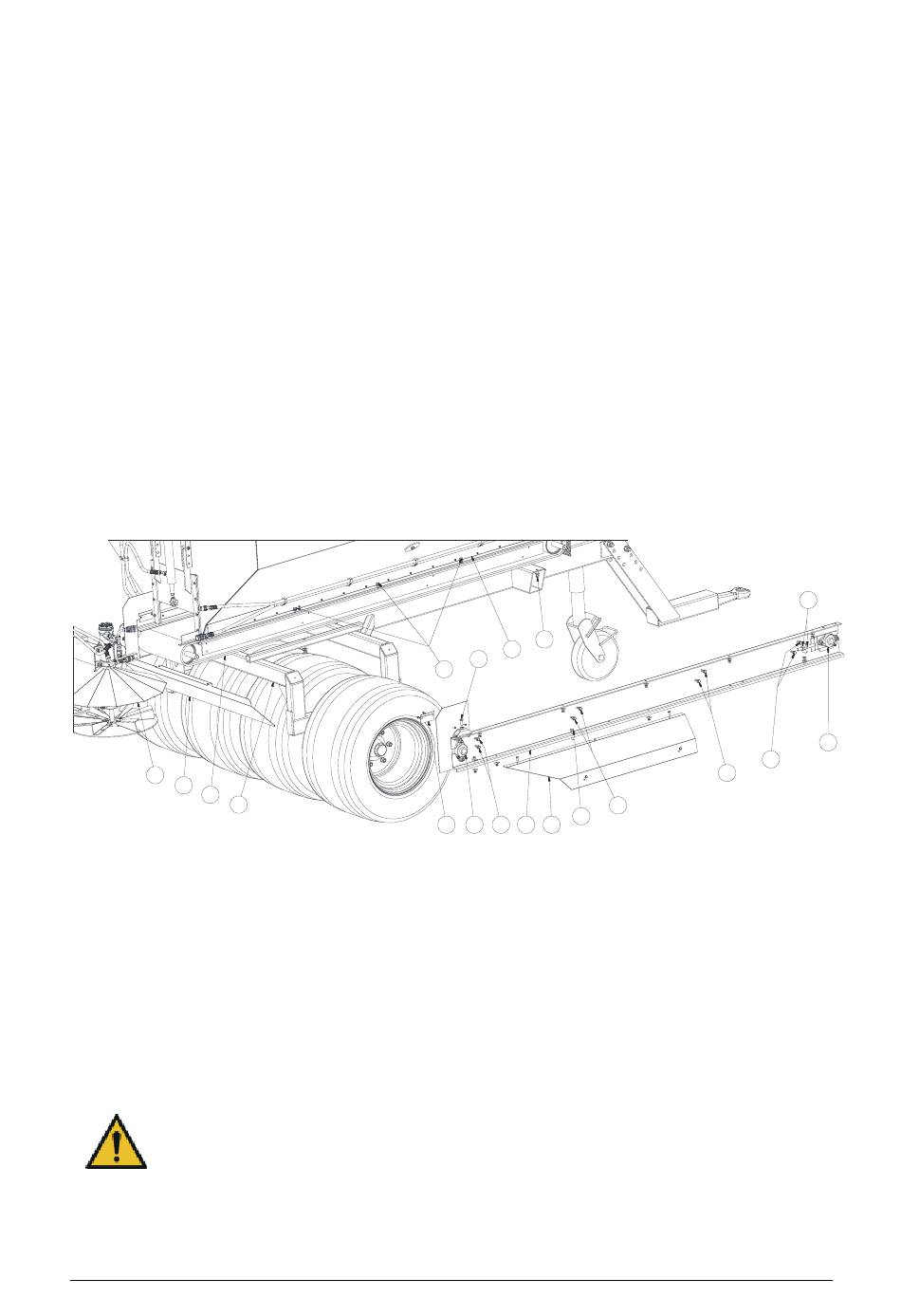

Fig. 8 : Démontage et remontage du convoyeur
