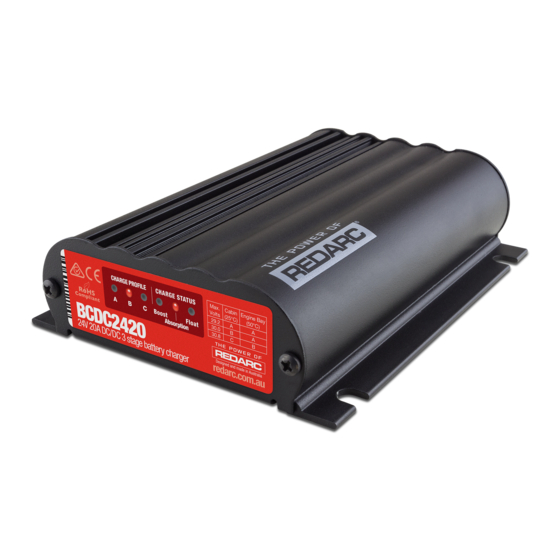

- Page 1 Chargeur de batteries 24 V à trois étapes embarqué BCDC2420 & BCDC2420-LV...
-
Page 2: Avertissements Et Consignes De Sécurité
Le BCDC2420 a été conçu pour fonctionner soit avec les alternateurs à tension fi xe, soit avec les alternateurs à compensation thermique ; le BCDC2420-LV, lui, fonctionne avec les alternateurs 12 V à... -
Page 3: Table Des Matières
3 Dépannage 4 Foire aux questions 5 Garantie de deux ans Caractéristiques techniques Numéro pièce BCDC2420(-LV) Courant permanent nominal 20 A Valeur nominale fusible entrée 12 V/24 V 60 A / 40 A (non fourni) Valeur nominale fusible de sortie... -
Page 4: Fonction Du Produit
FONCTION DU PRODUIT Le BCDC2420 (-LV) est un chargeur de batteries CC/CC 24 V à trois étapes qui est alimenté par un alternateur de tension nominale 12 V ou un panneau solaire de tension nominale 12 V. Le BCDC2420 peut également être alimenté par l’alternateur d’un véhicule dont la tension nominale est de 24 V*1. -
Page 5: Algorithme De Charge
FONCTION DU PRODUIT Algorithme de charge Lorsque le BCDC2420 (-LV) est allumé, il passe à l’étape Boost. L’étape Boost maintient un courant constant jusqu’à ce que la tension de la batterie atteigne sa tension d’absorption. Le courant peut varier pendant l’étape Boost pour maintenir une température de fonctionnement sans danger, ou pour limiter l’écart entre les... -
Page 6: Codes Erreurs
élevée, le chargeur réduira le courant en sortie. REMARQUE : Les câbles électriques doivent être dotés de connexions appropriées pour un courant continu nominal d’au moins 20 A pour le BCDC2420 (-LV). Dans le cas contraire, cela risque d’endommager le chargeur et le véhicule. -
Page 7: Câble Bleu - Sélection Source D'alimentation
Fil rouge BLEU peut être branché en permanence sur la borne positive de la source d’alimentation, ainsi le chargeur ne recharge que lorsque l’alternateur fonctionne. Ce branchement n’est pas approprié pour le BCDC2420- Batterie alimentation + 2.1.2 Alimentation solaire Le BCDC2420 peut également charger la batterie... - Page 8 INSTALLATION Fil ORANGE - Sélection du type de batterie Le câble ORANGE est utilisé pour sélectionner la tension de sortie maximale. Le branchement se fait de la manière suivante : branché Pour sélectionner le profi l A, laisser le câble ORANGE Fil orange débranché.
- Page 9 INSTALLATION Fil MARRON - batterie auxiliaire positive Fil marron Le câble MARRON doit être branché sur la borne positive de la batterie de service, à un maximum d’1 mètre de câble de la batterie. Utiliser des fusibles de calibre approprié conformément caractéristiques Batterie...
- Page 10 5 - 9 20,28 Câblage Les câbles de gros calibre du modèle BCDC2420 (-LV) supportent des courants de crête pouvant aller jusqu’à 40 Ampères. Il est donc important d’effectuer de bonnes connexions électriques de faible résistance qui ne se dégraderont pas au fi...
- Page 11 Batterie de de service démarrage *Calibre des fusibles conformément au tableau figurant en page 2 Schéma 2.8a - Confi guration standard du BCDC2420 pour une batterie de démarrage de 12 ou 24 V BCDC2420-LV LED en option ALIMENTATION 12 V...
- Page 12 Consulter la section 2.3 Batterie Tous les points de terre doivent de service Le kit relais REDARC RK1260 comprend un relai être reliés à la terre par adapté aux installations dans les véhicules 12 V. le châssis. Ce kit comprend également des manchons prolongateurs *Calibre des fusibles conformément...
-
Page 13: Fusibles
à faible résistance. Il est available from REDARC. recommandé d’utiliser les kits fusibles FK40 et FK60 de REDARC. Part number FK40 (40A) Il est recommandé de ne pas utiliser de fusibles à lames car ils peuvent or FK60 (60A). -
Page 14: Foire Aux Questions
FOIRE AUX QUESTIONS Le BCDC2420 (-LV) se met en marche à 13,2 V (12 V) et s’arrête à 12,7 V (11,9 V) mais vous dîtes qu’il fonctionne jusqu’à un seuil de 9 V, pouvez-vous m’expliquer ? Le BCDC2420 (-LV) s’arrête pendant une fraction de seconde toutes les 100 secondes pour mesurer la tension de la batterie à... - Page 15 Redarc Electronics Pty Ltd ATF le Redarc Trust exerçant sous le nom Redarc Electronics (« Redarc ») offre une garantie à l’égard de ses Produits lorsque les Produits sont achetés auprès d’un distributeur ou d’un revendeur agréé de Redarc par une personne (« Acheteur »), selon les termes et les conditions, et pour la durée, décrits ci-dessous dans le présent document («...
- Page 16 Assistance technique gratuite! contacter Redarc Electronics 23 Brodie Road North, Lonsdale SA +61 8322 4848 power@redarc.com.au www.redarcpower.fr Copyright © 2016 REDARC Electronics Pty Ltd. All rights reserved. WARBCDC2420-FR - REV1 www.redarc.com.au...
