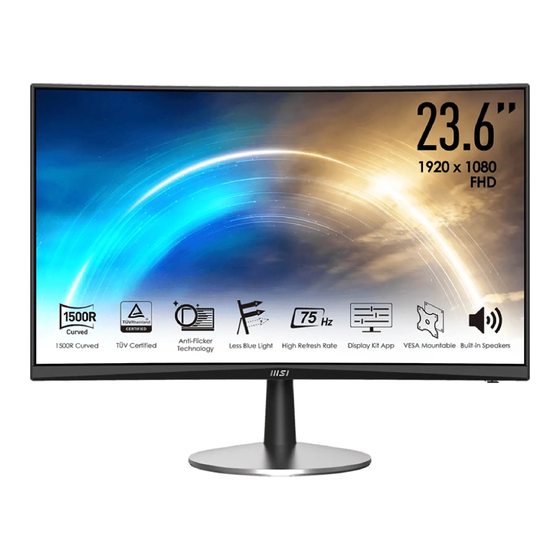

- Page 1 Série PRO Écran LCD PRO MP242C (3PB0) Guide d’utilisation...
-
Page 2: Table Des Matières
Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Installation du pied de support ................4 Réglage de l’écran ....................5 Vue d’ensemble de l’écran ..................6 Connexion de l’écran au PC ................... 8 Configuration OSD ......................9 Bouton de navigation .................... -
Page 3: Pour Commencer
Pour commencer Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage Écran PRO MP242C Documentation Guide de démarrage rapide Cordon d’alimentation... -
Page 4: Installation Du Pied De Support
Installation du pied de support 1. Laissez l’écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l’écran. 2. Poussez le pied de support vers la rainure de l’écran jusqu’à ce qu’il se verrouille en place. -
Page 5: Réglage De L'écran
Réglage de l’écran Cet écran est conçu pour maximiser votre confort de visualisation avec ses capacités de réglage. ⚠ Important Évitez de toucher le panneau d’affichage en réglant l’écran. ∙ Veuillez incliner légèrement l’écran vers l’arrière avant de le faire pivoter. ∙... -
Page 6: Vue D'ensemble De L'écran
Vue d’ensemble de l’écran Pour commencer... - Page 7 LED d’alimentation La LED s’allumera en bleu après la mise sous tension de l’écran. S’il n’y a pas d’entrée de signal, la LED clignotera en bleu. La LED s’éteint lorsque l’écran est éteint. Bouton d’alimentation/Bouton de navigation Encoche de sécurité Kensington Prise d’alimentation Port HDMI Port D-Sub (VGA)
-
Page 8: Connexion De L'écran Au Pc
Connexion de l’écran au PC 1. Éteignez votre ordinateur. 2. Connectez le câble vidéo depuis l’écran vers votre ordinateur. 3. Assemblez l’adaptateur d’alimentation et le cordon d’alimentation de l’écran. (Figure A) 4. Connectez l’adaptateur d’alimentation à la prise d’alimentation de l’écran. (Figure B) 5. -
Page 9: Configuration Osd
Configuration OSD Ce chapitre fournit des informations essentielles sur la configuration OSD. ⚠ Important Toutes les informations sont sujettes à modification sans préavis. Bouton de navigation L’écran dispose d’un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l’affichage à l’écran (OSD). Haut / Bas / Gauche / Droite : ∙... -
Page 10: Menus Osd
Menus OSD Picture (Image) Menu de 1er niveau Menu de 2ème/3ème niveau Description Modes User (Utilisateur) ∙ Le réglage par défaut est Standard. Standard ∙ Utilisez la touche gauche ou droite pour sélectionner et prévisualiser les effets du mode. Graphics (Graphique) ∙... - Page 11 Menu de 1er niveau Menu de 2ème/3ème niveau Description Contrast (Contraste) 0-100 ∙ La valeur par défaut est 50. ∙ Ajustez correctement le contraste pour détendre vos yeux. ∙ Le contraste est grisé lorsque la fonction Faible lumière bleue est activée. Low Blue Light OFF (ARRÊT) ∙...
-
Page 12: Color (Couleur)
Menu de 1er niveau Menu de 2ème/3ème niveau Description H.Position ∙ Ajuste la position horizontale V.Position ∙ Ajuste la position verticale Focus ∙ Ajuste le paramètre de Focus Clock (Horloge) ∙ Ajuste le réglage de l’horloge Color (Couleur) Menu de 1er niveau Menu de 2ème/3ème niveau Description Gamma... -
Page 13: Audio
Audio Menu de 1er niveau Menu de 2ème/3ème niveau Description Volume 0-100 ∙ La valeur par défaut est 70. ∙ Utilisez la touche gauche ou droite pour augmenter ou diminuer la valeur du volume. ∙ Appuyez sur la touche Entrée pour confirmer et appliquer votre valeur de volume. - Page 14 Menu de 1er niveau Menu de 2ème/3ème niveau Description MPRT ON (MARCHE) ∙ La valeur par défaut est ARRÊT. OFF (ARRÊT) ∙ Lorsque la fonction MPRT est activée, la luminosité ne peut pas être activée et sera grisée. ∙ Les fonctions MPRT et HDCR ne peuvent pas être activées simultanément.
- Page 15 Menu de 1er niveau Menu de 2ème/3ème niveau Description DDC/CI OFF (ARRÊT) ∙ La valeur par défaut est MARCHE. ON (MARCHE) ∙ DDC/CI (Display Data Channel/Command Interface) est destiné au diagnostic et contrôle à distance. Language (Langue) English ∙ Les utilisateurs doivent appuyer sur la touche Русский...
-
Page 16: Information
Menu de 1er niveau Menu de 2ème/3ème niveau Description Transparency OFF (ARRÊT) ∙ La valeur par défaut est (Transparence) ARRÊT. 20 % ∙ Les utilisateurs peuvent ajuster la transparence 40 % dans n’importe quel mode. 60 % 80 % Information Menu de 1er niveau Menu de 2ème niveau Description... -
Page 17: Caractéristiques
Caractéristiques Modèle PRO MP242C Taille 23,6 pouces 1500R Courbure Type de panneau Résolution 1920 x 1080 Format d’image 16:9 Luminosité (nits) 250 (typ.) 3000:1 Rapport de contraste Taux de rafraîchissement 75 Hz Temps de réponse 1 ms (MPRT) ∙ 1 x Prise d’alimentation ∙... - Page 18 Modèle PRO MP242C Réglage (Pivot) Encoche de sécurité Kensington ∙ Type de plaque : 100 x 100 mm ∙ Type de vis : M4 x 10 mm Montage VESA • Diamètre de filetage : 4 mm • Pas de filetage : 0,7 mm • Longueur de filetage : 10 mm Dimensions (L x p x h) 539,8 x 203 x 414,1 mm...
-
Page 19: Modes D'affichage Prédéfinis
Modes d’affichage prédéfinis ⚠ Important Toutes les informations sont sujettes à modification sans préavis. PRO MP242C Standard Résolution HDMI 640x480 @60Hz @72Hz @75Hz 640x480 @66.66Hz VESA 720x400 @70Hz SVGA 800x600 @56Hz @60Hz @72Hz @75Hz 832x624 @74.55Hz 1024x768 @60Hz @70Hz @75Hz 1152x870 @75Hz VESA... - Page 20 PRO MP242C Résolution de Mode synchronisation vidéo HDMI 480P 640x480P @60Hz 720x480P @60Hz 576P 720x576P @50Hz 720P 1280x720P @50Hz 1280x720P @60Hz 1080P 1920x1080P @50Hz 1920x1080P @60Hz Modes d’affichage prédéfinis...
-
Page 21: Problèmes De Fonctionnement
Problèmes de fonctionnement La LED d’alimentation est éteinte. • Appuyez à nouveau sur le bouton d’alimentation du moniteur. • Vérifiez si le câble d’alimentation du moniteur est correctement branché. Aucune image. • Vérifiez si la carte graphique de l’ordinateur est correctement installée. • Vérifiez si l’ordinateur et le moniteur sont branchés à... -
Page 22: Consignes De Sécurité
∙ Placez le cordon d’alimentation de telle façon qu’on ne puisse pas marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Batterie Veuillez prendre des précautions spéciales si une batterie est fournie avec cet appareil. - Page 23 Taïwan : 廢電池請回收 Pour une meilleure protection de l’environnement, les batteries usées doivent être ramassées séparément pour être recyclées ou éliminées d’une manière particulière. Californie, États-Unis : Les piles boutons peuvent contenir du perchlorate et nécessitent une manipulation particulière lors de leur recyclage ou de leur destruction dans l’état de Californie.
-
Page 24: Certification Tüv Rheinland
Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la... -
Page 25: Avis Réglementaires
Avis réglementaires Conformité CE Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU). - Page 26 ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage. ∙ Les utilisateurs peuvent également nous contacter à l’adresse gpcontdev@msi.com pour obtenir des informations relatives à...
- Page 27 Avis relatif au droit d’auteur et aux marques commerciales Copyright © Micro-Star Int’l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int’l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs.
