Manuels Connexes pour MSI PRO AP242 13M
Sommaire des Matières pour MSI PRO AP242 13M

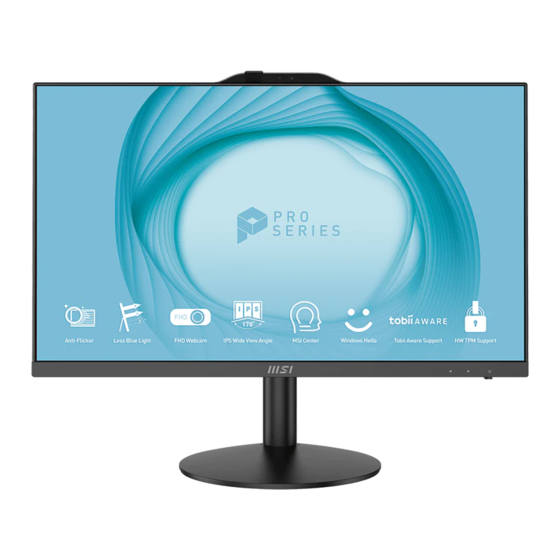

- Page 1 Série PRO All-in-One PC PRO AP242 13M (MS-AE06) PRO AP272 13M (MS-AF83) Guide d’utilisation...
- Page 2 Table des matières Pour commencer......................3 Contenu de l’emballage ..................3 Conseils en matière de sécurité et de confort ............4 Vue d’ensemble du système................... 5 Installation du matériel ..................9 Remplacement et mise à niveau des composants ..........12 Opérations du système Windows 11 ................
- Page 3 Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d’utiliser une dragonne reliée à la terre pour éviter l’électricité statique. Contenu de l’emballage PRO AP242 13M All-in-One PC PRO AP272 13M Guide d’utilisation (selon modèle) Documentation Guide de démarrage rapide (selon modèle)
- Page 4 Conseils en matière de sécurité et de confort ∙ Il est important de choisir un espace de travail confortable si vous devez travailler sur votre ordinateur pendant une période de temps prolongée. ∙ Votre espace de travail doit être suffisamment éclairé. ∙...
- Page 5 Vue d’ensemble du système Pour commencer...
- Page 6 16 17 Microphone numérique Module webcam infrarouge Le module webcam infrarouge supporte la reconnaissance faciale par signaux infrarouges pour un accès instantané à votre ordinateur. Port USB 2.0 Ce connecteur est fourni pour connecter des périphériques USB. (Vitesse jusqu’à 480 Mb/s) ⚠...
- Page 7 Ventilateur Bouton d’alimentation Bouton de réglage de la luminosité Haut-parleur stéréo Encoche de sécurité Kensington Prise d’alimentation Connecteur HDMI™ Support 4K@60 Hz comme spécifié dans HDMI™ 2.1. ⚠ Important ∙ Disponible pour le processeur avec puce graphique intégrée. Les caractéristiques des cartes graphiques peuvent varier en fonction du ∙...
- Page 8 Connecteur LAN Le connecteur standard RJ45 LAN est à utiliser pour la connexion au réseau local (Local Area Network). Vous pourrez y relier un câble réseau. État Description Éteint Pas de connexion indiquant la Jaune Connexion correcte connexion et SPEED LINK/ACT Clignote Activité...
- Page 9 Installation du matériel Installation du pied de support 1. Prenez le pied de support et la base dans l’emballage. 2. Faites pivoter le pied de support dans le sens inverse des aiguilles d’une montre et poussez-le vers la base. 3. Tournez dans le sens des aiguilles d’une montre jusqu’à ce qu’il se verrouille en place.
- Page 10 Connexion de l’alimentation Connectez l’alimentation externe au All-in-One PC et branchez le cordon d’alimentation. ∙ Alimentation externe 120 W, 19,5 V • Entrée : 100-240 V~, 50-60 Hz • Sortie : 19,5 V 6,15 A Appuyez sur le bouton d’alimentation pour allumer le All-in-One PC. Pour commencer...
- Page 11 Réglage de l’écran Cet All-in-One PC est conçu pour maximiser votre confort de visualisation avec ses capacités de réglage. ⚠ Important Les illustrations sont données à titre de référence seulement, l’apparence réelle ∙ peut varier. ∙ Veuillez vous assurer que le All-in-One PC a été relié à la terre par l’intermédiaire du cordon d’alimentation CA et de la prise électrique avant de l’allumer.
- Page 12 Remplacement et mise à niveau des composants Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou remplacés à la demande de l’utilisateur selon le modèle acheté. Pour toute autre information sur le produit acheté, veuillez contacter votre fournisseur local.
- Page 13 Opérations du système Windows 11 ⚠ Important Toutes les informations et captures d’écran de Windows sont sujettes à modification sans préavis. Gestion de l’alimentation La gestion de l’alimentation des ordinateurs personnels (PCs) et des moniteurs offre la possibilité d’économiser une quantité importante d’énergie et d’aider à la protection de l’environnement. Pour être efficace en termes d’énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d’inactivité...
- Page 14 Astuces pour économiser l’énergie : ∙ Éteignez le moniteur en appuyant sur le bouton d’alimentation du moniteur après une certaine période d’inactivité. ∙ Ajustez les paramètres dans Options d’alimentation sous le système d’exploitation Windows pour optimiser la gestion d’alimentation de votre PC. ∙...
- Page 15 Opérations du système Windows 11...
- Page 16 Opérations du système Windows 11...
- Page 17 Connexions réseau Wi-Fi 1. Faites un clic droit sur [Start] (Démarrer) et sélectionnez [Network Connections] (Connexions réseau) dans la liste. 2. Sélectionnez et activez [Wi-Fi]. 3. Sélectionnez [Show available networks] (Afficher les réseaux disponibles). Une liste des réseaux sans fil disponibles apparaît. Choisissez une connexion à partir de la liste.
- Page 18 Opérations du système Windows 11...
- Page 19 Opérations du système Windows 11...
- Page 20 Ethernet 1. Faites un clic droit sur [Start] (Démarrer) et sélectionnez [Network Connections] (Connexions réseau) dans la liste. 2. Sélectionnez [Ethernet]. 3. Les champs [IP assignment] (Affectation IP) et [DNS server assignment] (Affectation serveur DNS) sont automatiquement définis sur [Automatic (DHCP)] (Automatique (DHCP)).
- Page 21 Opérations du système Windows 11...
- Page 22 Opérations du système Windows 11...
- Page 23 Dial-up 1. Faites un clic droit sur [Start] (Démarrer) et sélectionnez [Network Connections] (Connexions réseau) dans la liste. 2. Sélectionnez [Dial-up]. 3. Sélectionnez [Set up a new connection] (Configurer une nouvelle connexion). 4. Choisissez [Connect to the Internet] (Se connecter à Internet) et cliquez sur [Next] (Suivant).
- Page 24 Opérations du système Windows 11...
- Page 25 Restauration du système Les raisons pour l’utilisation de la fonction de restauration du système peuvent inclure : ∙ Restaurer le système à son état original avec les paramètres par défaut du fabricant. ∙ Lorsque des erreurs se sont produites avec le système d’exploitation utilisé. ∙...
- Page 26 Opérations du système Windows 11...
- Page 27 3. Sur l’écran “Choose an Option (Choisissez une option)”, appuyez sur “ Troubleshoot (Dépannage)”. 4. Sur l’écran “Troubleshoot (Dépannage)”, appuyez sur “Restore MSI factory (Restaurer MSI aux valeurs d’usine)” pour réinitialiser le système aux réglages par défaut. 5. Sur l’écran “RECOVERY SYSTEM (SYSTÈME DE RÉCUPÉRATION)”, appuyez sur “System Partition Recovery (Récupération de partition système)”.
- Page 28 Résolution de problèmes Mon système ne démarre pas. • Vérifiez que le système soit bien branché à une prise électrique et qu’il soit allumé. • Vérifiez que la prise d’alimentation et tous les autres câbles soient correctement branchés. Lorsque j’allume mon ordinateur, le message “Operating System not found”...
- Page 29 Les hauts-parleurs du système ne fonctionnent pas. • Vérifiez les réglages du volume principal dans le Mélangeur de Volume. • Si vous utilisez une application qui a son propre contrôle de volume, vérifiez que le volume ne soit pas sur le mode muet. •...
- Page 30 ∙ Placez le cordon d’alimentation de telle façon qu’on ne puisse pas marcher dessus. Ne placez rien sur le cordon d’alimentation. ∙ Si l’appareil dispose d’un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI. Batterie Veuillez prendre des précautions spéciales si une batterie est fournie avec cet appareil.
- Page 31 BSMI : 廢電池請回收 Pour une meilleure protection de l’environnement, les batteries usées doivent être ramassées séparément pour être recyclées ou éliminées d’une manière particulière. Californie, États-Unis : Les piles boutons peuvent contenir du perchlorate et nécessitent une manipulation particulière lors de leur recyclage ou de leur destruction dans l’état de Californie.
- Page 32 Certification Réduction de la lumière bleue de TÜV Rheinland La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification Réduction de la lumière bleue de l’organisme TÜV Rheinland et qui assurent ainsi un confort d’utilisation optimal en préservant la santé...
- Page 33 ∙ Directive ErP 2009/125/EC La conformité à ces normes a été évaluée en utilisant les normes européennes harmonisées applicables. Pour toute question réglementaire, vous pouvez contacter MSI-Europe: Eindhoven 5706 5692 ER Son. Produits avec fonctionnalité radio (EMF) Ce produit comprend un dispositif de transmission et de réception radio. Pour les ordinateurs en utilisation normale, une distance de séparation de 20 cm garantit...
- Page 34 Déclaration FCC-B sur les interférences de radiofréquence Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l’appareil est utilisé...
- Page 35 ∙ Pour se débarrasser de leurs produits en fin de vie, les utilisateurs doivent prendre contact avec un centre de recueil des déchets pour recycler leurs produits. ∙ Rendez-vous sur le site Web de MSI et trouvez un distributeur à proximité pour plus d’informations sur le recyclage.
- Page 36 Vous pouvez également avoir recours aux ressources suivantes pour une assistance plus approfondie. Rendez-vous sur le site internet de MSI pour télécharger des guides techniques, des mises à jour BIOS, des mises à jour pilotes et d’autres informations sur https://www.msi.com/support/...
