Étape 8 Exécution de test de fuite de gaz
Afin de repérer d'éventuelles fuites de gaz sur l'unité
intérieure, inspectez le raccord de chaque tuyau de
réfrigérant à l'aide d'un détecteur de fuite pour R-410A.
Avant de tirer l'installation au vide et de charger le
circuit en gaz réfrigérant, mettez l'ensemble du système
sous pression d'azote (utilisez une bouteille équipée
d'un détendeur) à une pression supérieure à 0,2 MPa,
mais inférieure à 4 MPa (jauge), afin de détecter
immédiatement toute fuite des éléments du circuit
réfrigérant.
Tirez au vide pendant 15 minutes et mettez le système
sous pression d'azote.
Isolant
Insulator

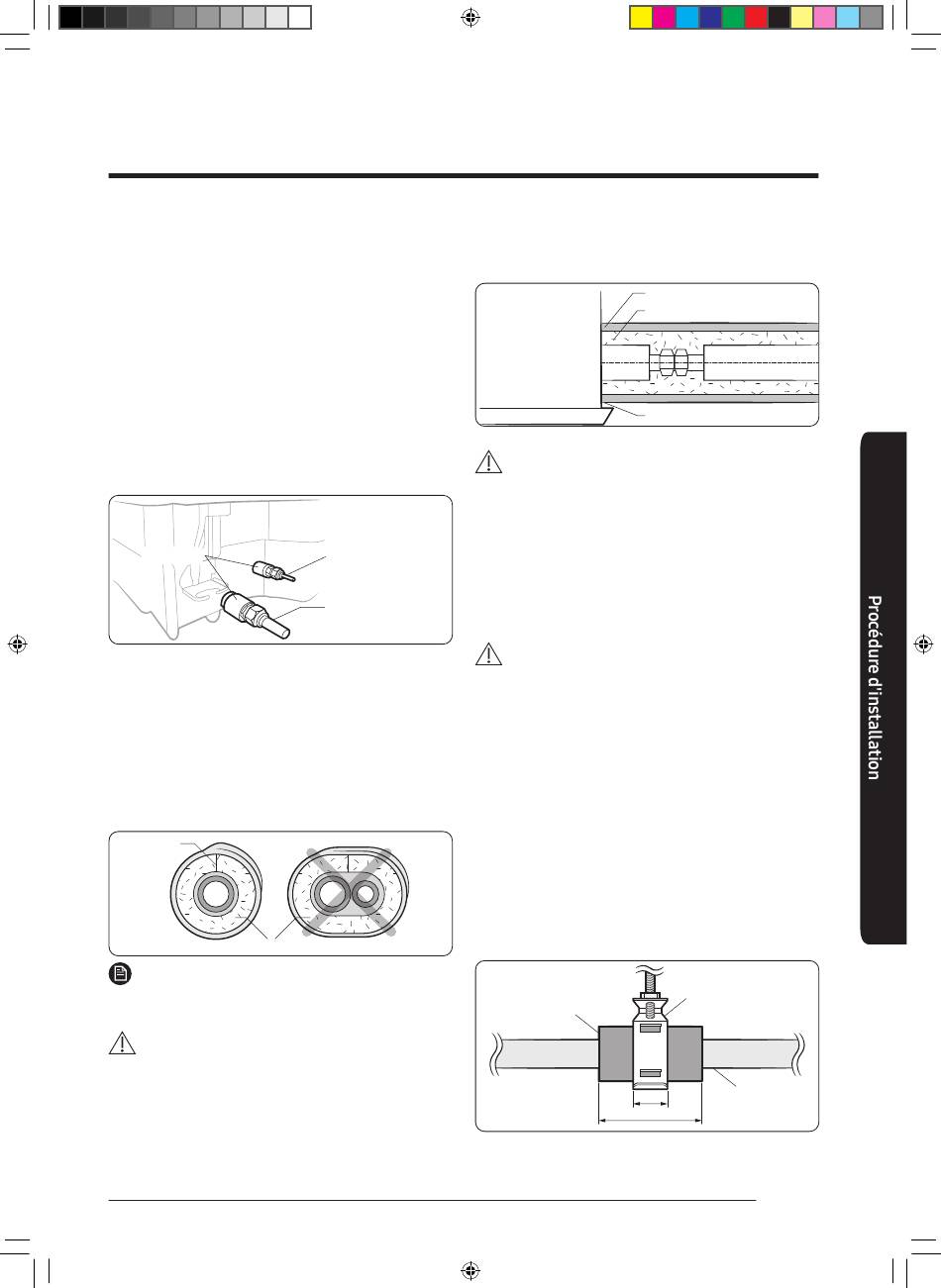

Étape 9 Isolation des tuyaux réfrigérants
Une fois que vous avez vérifié qu'il n'y a pas de fuite dans
le système, vous pouvez isoler les conduites et le tuyau de
vidange.
1 Afin d'éviter tout problème de condensation, isolez
chaque tuyau réfrigérant séparément avec du
caoutchouc nitrile.
Sans espace
No gap
REMARQUE
• Orientez toujours la soudure des tubes vers le haut.
ATTENTION
• L'isolation doit être conforme à la réglementation
européenne EEC / EU 2037/ 2000 nécessitant
l'utilisation d'une isolation des gaines sans
'utilisation de gaz CFC, HCFC, nuisible à la santé et à
l'environnement.
DB68-11686A-00_IM_DVM 고효율 Wind Free 4way_AA_FR.indd 11
DB68-11686A-00_IM_DVM 고효율 Wind Free 4way_AA_FR.indd 11
Côté liquide
Liquid side
Côté gaz
Gas side
NBR
2 Entourez les tubes et tuyaux d'évacuation de ruban
isolant en évitant de trop compresser l'isolation.
Isolation couvrant le tuyau
Insulation cover pipe
Tube isolant
Insulation pipe
Unité intérieure
Indoor unit
Be sure to overlap the insulation.
Assurez-vous de chevaucher l'isolant.
ATTENTION
• Veillez à effectuer l'isolation solidement en
enveloppant sans laisser de vides.
3 Achevez d'envelopper du ruban isolant autour du reste
des tuyaux menant à l'unité extérieure.
4 Les tubes et câbles électriques reliant l'unité intérieure
à l'unité extérieure doivent être fixés au mur dans des
gaines appropriées.
ATTENTION
• Doit être fermement et hermétiquement fixé au corps
de l'unité.
• Assurez-vous que tous les raccords du circuit de
réfrigérant sont accessibles afin de permettre le retrait
et un entretien facile.
• Ajustez l'isolant et utilisez les adhésifs pour les parties
de raccord pour éviter toute pénétration d'humidité.
• Entourez le tuyau réfrigérant avec du ruban isolant s'il
est exposé à la lumière extérieure.
• Installez le tuyau réfrigérant de façon à ce que l'isolant
ne soit pas plus mince sur les parties coudées ou au
niveau de la fixation du tuyau.
• Ajoutez de l'isolant si la couche d'isolant est plus
mince.
Isolant supplémentaire
Additional insulation
a
a x 3
Poignée
Hanger
Isolant de tuyau
Refrigerant pipe
réfrigérant
insulation
11
Français
