Bowflex XTREME 2 SE Guide D'assemblage

Bowflex XTREME 2 SE Guide D'assemblage

Masquer les pouces Voir aussi pour XTREME 2 SE:

Publicité

Table des Matières

GUIDE D'ASSEMBLAG E

Publicité

Table des Matières
loading

Manuels Connexes pour Bowflex XTREME 2 SE

Sommaire des Matières pour Bowflex XTREME 2 SE

  • Page 1 GUIDE D’ASSEMBLAG E...

  • Page 2: Table Des Matières

    Table des matières / Enregistrement Félicitations pour votre engagement à l'égard de la forme physique et pour votre achat du gymnase résidentiel Bowflex Xtreme 2 SE. Avant de monter votre gymnase résidentiel Bowflex Xtreme 2 SE, veuillez ® ® lire le Manuel d'assemblage et suivre les Précautions de Sécurité importantes. Pour des renseignements sur la façon d'utiliser votre gymnase résidentiel Bowflex Xtreme 2 SE, consultez le Manuel du propriétaire du ®...

  • Page 3: Avant L'assemblage

    3. Lorsque vous attachez deux pièces, soulevez doucement et regardez par les trous de boulons afin de vous aider à guider le boulon dans le trou. 4. En règle générale, et pour tous les boulons et écrous de votre gymnase résidentiel Bowflex Xtreme 2 SE, tournez les ®...

  • Page 4: Pièces

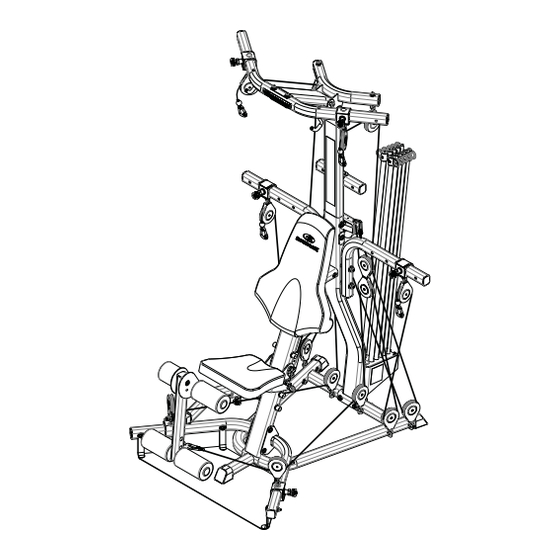

    Pièces BOWFLEX XTREME 2 SE ® les câbles ne sont pas illustrés pour plus de clarté. Les autocollants numériques sur les poulies se rapportent à la façon d’acheminer le câblage. Guide d'assemblage...
  • Page 5 Assemblage des câbles de la tige, paire Coulisse de poulie, 10 cm (4 po) avec Assemblage des câbles de flexion, paire autocollant Coussin du dossier du siège Contenu des cartons Bowflex Xtreme 2 SE ™ BOX 3 BOX 2 de jambes BOX 4 Guide d’assemblage...

  • Page 6: Quincaillerie

    Quincaillerie (REMARQUE : les dessins ne sont pas à l'échelle.) Description Description Rondelle plate régulière de 1/4 po Vis à tête ronde de 5/16 po x 2 1/2 po Rondelle plate régulière de 3/8 po Vis à tête ronde de 5/16 po x 3/4 po Rondelle plate large de 1/2 po Goujon fileté...

  • Page 7: Guide De Montage

    Outils / Guide de montage Outils Compris Non inclus (recommandé) • Clé mixte de 7/16 po 3/16 po • Clé mixte de 9/16 po 7/32 po • Clé ajustable 5/16 po • Jeu de clés à douilles • Tournevis cruciforme •...
  • Page 8 Installation de la tour latérale inférieure • Assemblage de la tour latérale inférieure • Assemblage du châssis de base (1) • 2 Boulons à tête hexagonale de 3/8 po X 3 1/4 po (R) • 4 Rondelles plates de 3/8 po (B) •...
  • Page 9 Installation du châssis de la poulie de flexion des jambes • Châssis de la poulie de flexion de jambes de gauche (5) • Châssis de la poulie de flexion de jambes de droite (6) • Assemblage principal • 2 poulies de glissement sans autocollant (8) •...
  • Page 10 Installation des bras de poulie • Bras de poulie droit (12) • Bras de poulie gauche (13) • Assemblage principal • 2 goujons filetée de 1/2 po X 9 1/2 po (M) • 4 écrous à frein élastique de 1/2 po (N) •...
  • Page 11 Installation du siège • Armature du siège (17) • Base du siège (18) • 4 vis à tête ronde de 5/16 po X 3/4 po (L) • 4 rondelles de 5/16 po (E) Clé hexagonale de 3/16 po) Installez l'armature du siège à la face inférieure du coussinet du siège à...
  • Page 12 Installez l'assemblage de l'extension des jambes • Assemblage de l'extension des jambes • Bouton de verrouillage (16) • Assemblage du siège Insérez l'armature de l'extension des jambes dans l'extrémité ouverte de l'armature du siège comme illustré. Alignez un orifice de l'extension des jambes avec un orifice de l'armature du siège afin de l'ajuster à...
  • Page 13 Installation du siège • Assemblage du siège • Tige de verrouillage du siège (P) • Assemblage principal 11-1 Alignez les deux crochets supérieurs de l'armature du siège (17) avec l'une des paires de tiges de la glissière du support du siège (4), comme illustré dans le dessin de détail 11a.
  • Page 14 Assemblage de la tour latérale supérieure • Tour latérale supérieure (11) • Barre transversale latérale (10) • Traverse latérale arrière (9) • 2 vis à tête ronde 3/8 po X 3 po (G) • 4 rondelles plates de 3/8 po (B) •...
  • Page 15 Installation de l'assemblage de la tour latérale supérieure, du poste de demi- redressement assis et de la poulie latérale Figure 14a • Assemblage de la tour latérale supérieure • Poste du demi-redressement assis • Enveloppe des poulies latérales (22) • Assemblage principal •...
  • Page 16 Acheminement du câble et de la poulie – Aperçu La figure ci-dessous montre toutes les poulies du gymnase résidentiel Bowflex Xtreme 2 SE. Les images subséquentes illustrent comment brancher et acheminer tous les câbles sur les poulies. (Le poste de demi-redressement assis n'est pas illustré...

  • Page 17: Acheminement Du Câble Et De La Poulie

    Acheminement du câble et de la poulie – Préparation des câbles à installer dans le boîtier de la poulie latérale Repérez les articles suivants sur l'assemblage du boîtier de la poulie latérale : • (2) poulies – déjà installées, étiquetées sous élément 2 dans la figure •...
  • Page 18 Acheminement du câble et de la poulie – Branchement des poulies et des câbles à installer au boîtier de la poulie latérale Repérez les articles suivants pour l'assemblage du boîtier de la poulie latérale : • (2) poulies de l'étape 16 •...
  • Page 19 Acheminement du câble et de la poulie – Branchement des câbles de la tige autour de la poulie flottante de droite et des poulies de la tour latérale Repérez les articles suivants pour l'assemblage du boîtier de la poulie latérale : •...
  • Page 20 Acheminement du câble et des poulies – Branchement d'un câble avec bague d'arrêt de l'extrémité du câble avec l'âme Figure 18b – Dessin de détail Acheminement du câble et de la Figure 18c poulie – Branchement des câbles de la tige autour de la poulie flottante de gauche (3) et des poulies de la tour latérale 18-4...
  • Page 21 Acheminement du câble et des poulies – Branchement du câble de flexion des jambes de droite par le biais des poulies flottantes et des poulies de l'assemblage principal Glissez la poulie du châssis de flexion des jambes de droite ( 6 ) dans l'orifice le plus éloigné, comme indiqué à la Figure 19 .
  • Page 22 Acheminement du câble et des poulies – Branchement du câble de flexion des jambes de gauche par le biais des poulies flottantes et des poulies de l'assemblage principal Répétez la même procédure effectuée à l'étape 19 pour le câble de flexion des jambes de gauche. Guide d'assemblage...
  • Page 23 Ôtez les crochets du boîtier de la poulie latérale que vous aviez placés à l’étape 18c (voir la 18d). Attachez les crochets aux extrémités des câbles de flexion des jambes de gauche et de droite au crochet installé sur l'extension des jambes, comme illustré à la Figure 20. Inspection finale Inspectez votre machine pour vous assurer que toutes les courroies sont serrées et que tous les composants sont correctement montés.
  • Page 24 8002874.120118.F...
