Winsol EASYCLICK 200 RSS Notice De Montage page 8

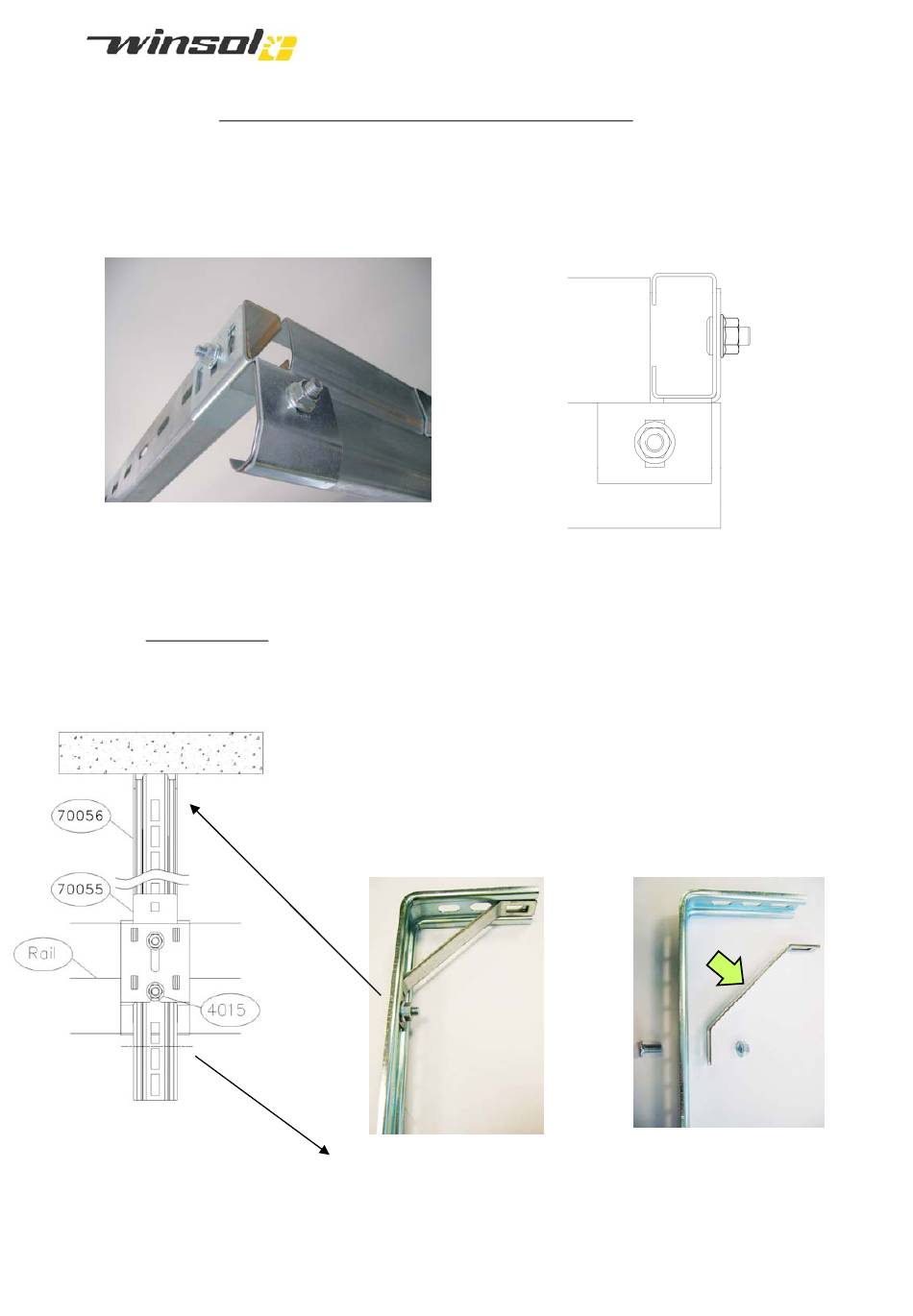

c. Fixation du kit de rails horizontaux (plafond et mur).
Commencez par fixer le profil C à l'arrière des rails horizontaux en utilisant les plaques arrières
Easyclick 200 (réf. 70052 – 70053) fixées préalablement sur les rails horizontaux. Utilisez 2 boulons
M8 (réf 70092) de chaque côté pour la fixation sur le rail C. Voir figures 8 et 9.
Figure 8
Le kit de rails horizontaux peut être fixé facilement de façons différentes:
 Par le plafond .
Figure 10
Instructions de montage
 Enfilez les équerres de suspente (Réf 70056) dans les supports de
rails doubles (Réf 70055).
Voir figure 10.
 Boulonnez solidement les équerres avec leurs profils de renfort dans
le plafond.
 Ajustez le point d'ancrage des équerres dans les supports de rail pour
positionner les rails horizontaux de niveau.
 Boulonnez solidement les équerres de suspente aux supports de rails.
Recouper le dépassement éventuel de l'équerre.
EASYCLICK 200
Figure 9
8
