7) Installation de la rampe des ressorts.
a. Assemblage de la rampe des ressorts.

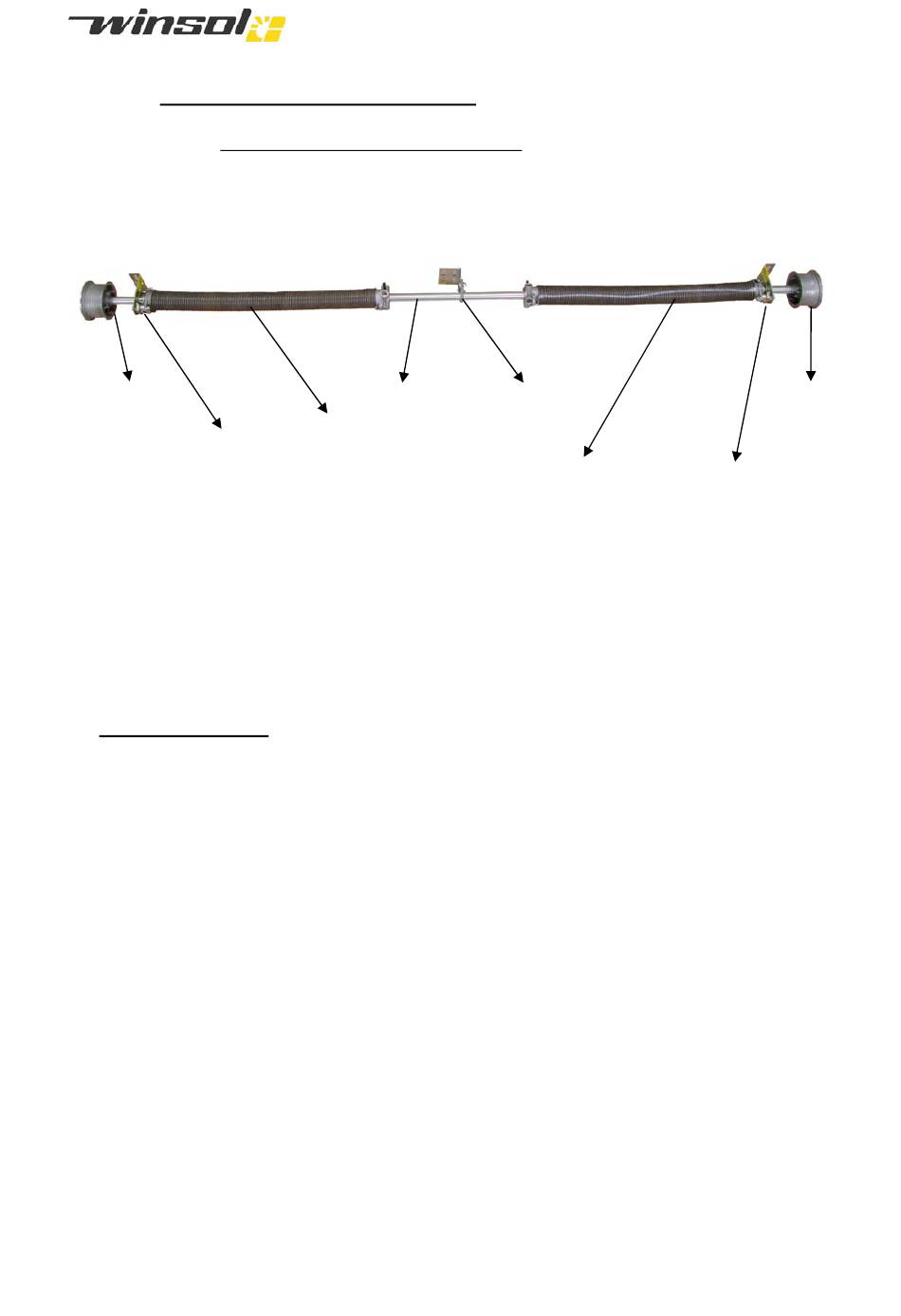

Assemblez la rampe des ressorts comme sur la figure 13.
Tambour
rouge
Parachute
Commencez par enfiler le ressort tournant à gauche (avec le parachute déjà monté) sur la
gauche sur l'axe (attention au sens).
Enfilez par la droite de l'axe le support central.
Enfilez le ressort tournant à droite sur la droite sur l'axe.
Enfilez de chaque côté de l'axe les cames en acier livrées avex les parachutes.
Glissez un tambour sur l'axe des deux côtés. Placez le tambour rouge sur la partie gauche de
l'axe et le tambour noir sur la partie droite de l'axe.
Attention au sens : le tambour est dans le bon sens si le câble s'enroule de l'extérieur vers
l'intérieur de la porte.
Bloquez temporairemant les tambours sur l'axe grâce aux vis prévues à cet effet.
A l'aide d'un marqeur indélébile, tracez un trait rectiligne sur toute la longueur de chaque
ressort.
Instructions de montage
Figure 13
Axe
Ressort tournant
à gauche
EASYCLICK 200
Support
Central
Ressort tournant
à droite
10
Tambour
noir
Parachute
