b. Fixation de la rampes des ressorts.
Grâce au nouveau système "Easyclick 200" breveté, l'installation de la rampe des ressorts est
grandement facilitée.

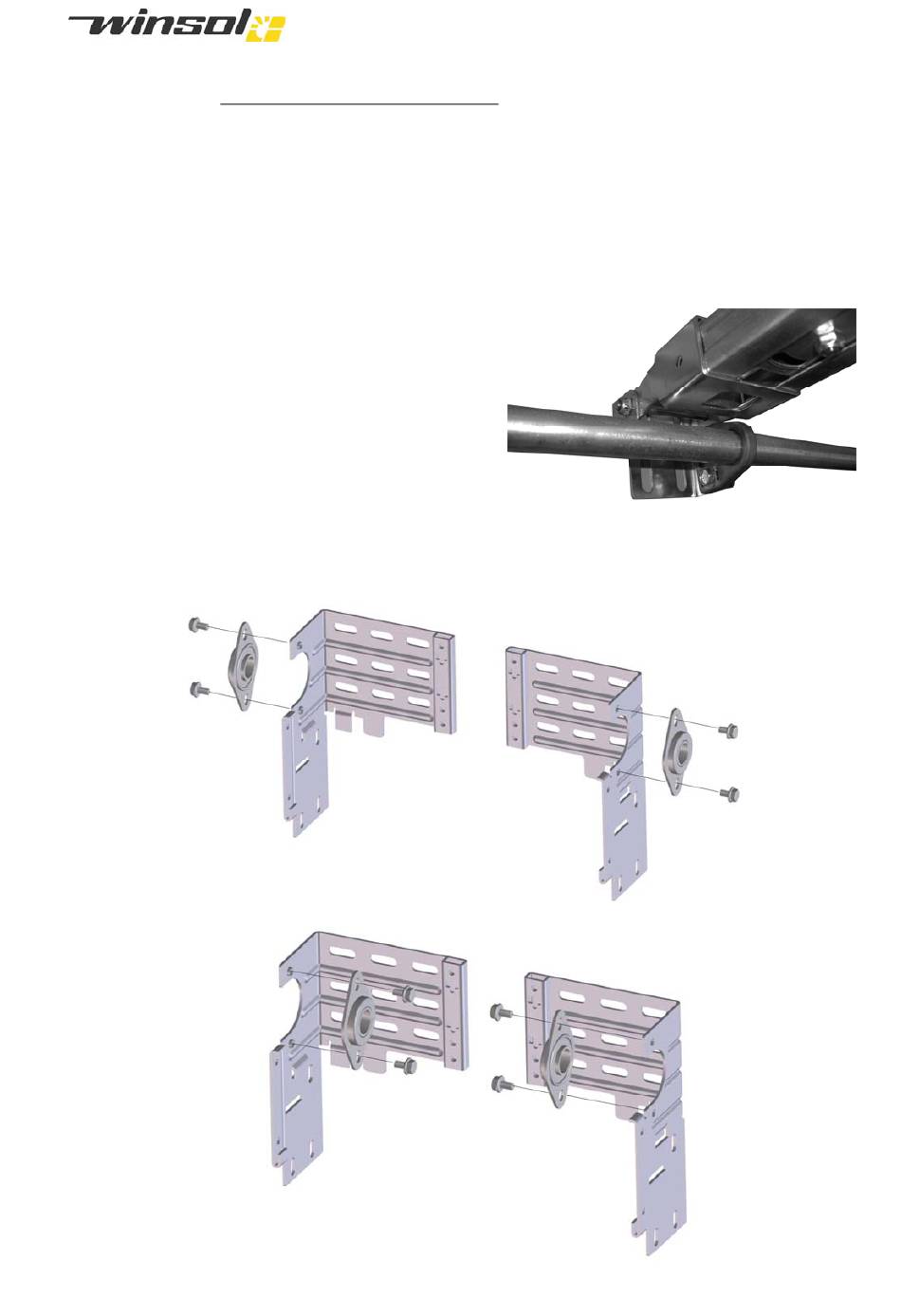

Les nouveau plaques avant renforcée (Ref. 70202 et 70203) avec une plaque roulement
supplémentaire (Ref. 70204) - comme indiqué ci-dessous
Présentez la rampe des ressorts de façon à aligner les plaques supérieures avec les parachutes
ressort.
"Clipsez" les parachutes dans les plaques.
Terminez l'assemblage en vissant les 2
boulons M8 sur chaque plaque.
Fixez au centre du linteau le support central
(ref. 70010 – fig. 14).
A l'aide de la pièce ref. 70200 on peut fixer
le rail du moteur sur le linteau (figure 14).
Instructions de montage
11
EASYCLICK 200
évite le pliage de l'axe.
-
Figure 14
