Figure 15

8) Installation des panneaux.

 Panneau inférieur
 Fixez sur un côté du panneau inférieur:
 Une console de base (réf. 70017 - 70018) à l'aide de 4 taraudeurs.
 Une charniére latérale (réf. 70014) à l'aide de 4 taraudeurs.

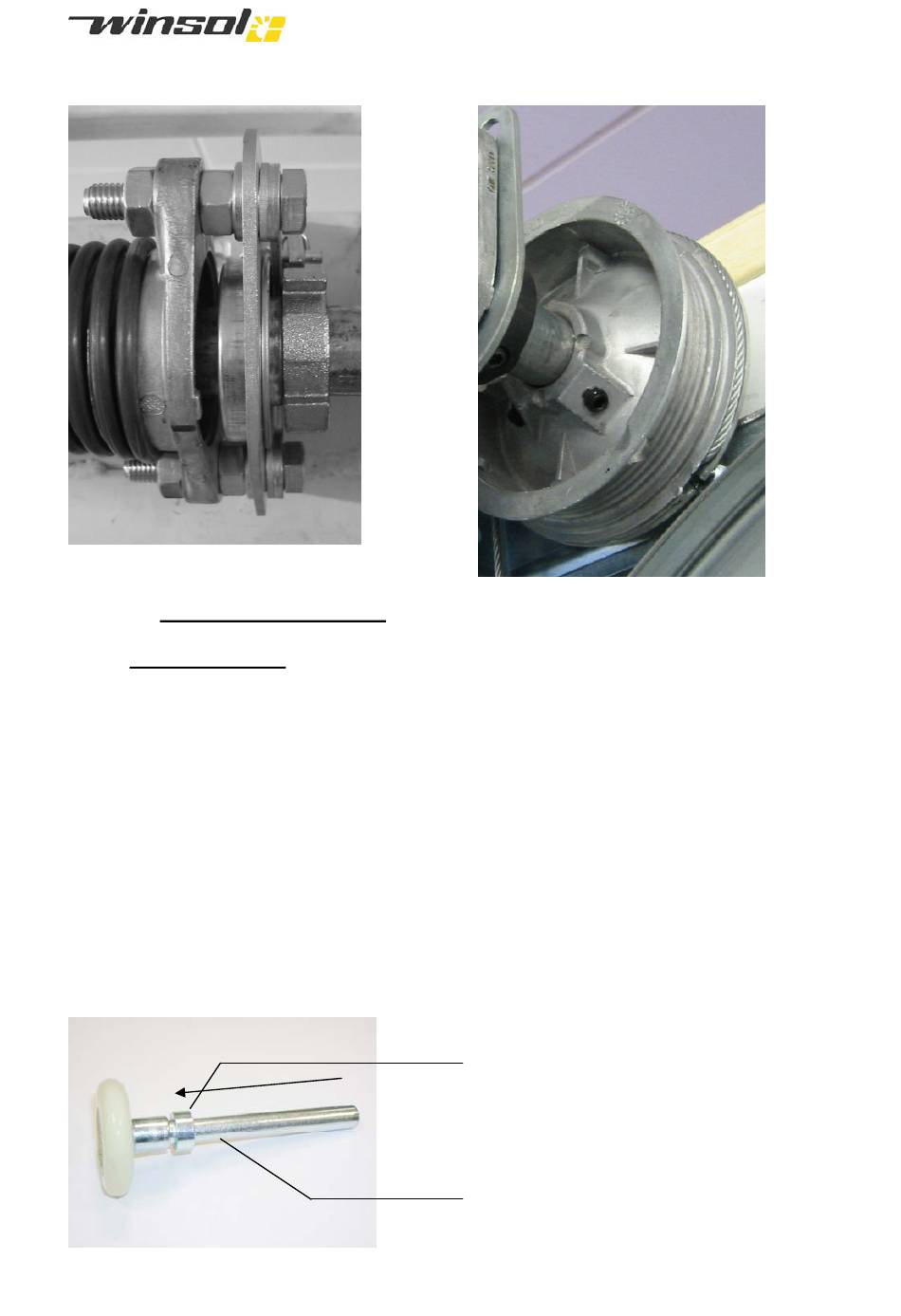

 Placez une roulette avec un bague de distance dans la console de base (réf. 70201 - figure
17).
 Présentez le panneau entre les rails verticaux. Veillez à ce que la roulette se trouve dans le
rail. Ceci peut se faire de la façon suivante : placez le panneau en angle avec la baie et
introduisez la roulette dans le rail vertical. Tournez le panneau vers la baie.
 Fixez la deuxième console de base avec la roulette sur le panneau. Il est important
d'introduire d'abord la roulette dans le rail. Fixez ensuite la plaque au panneau inférieur.
 Fixez les roulettes sur les charnières latérales et réglez les charnières de façon à ce que la
roulette s'adapte dans la courbure.
 Mettez le panneau de niveau et centrez-le entre les rails de guidage.
Figure 17
Instructions de montage
70201
70016
12
EASYCLICK 200
Figure 16
