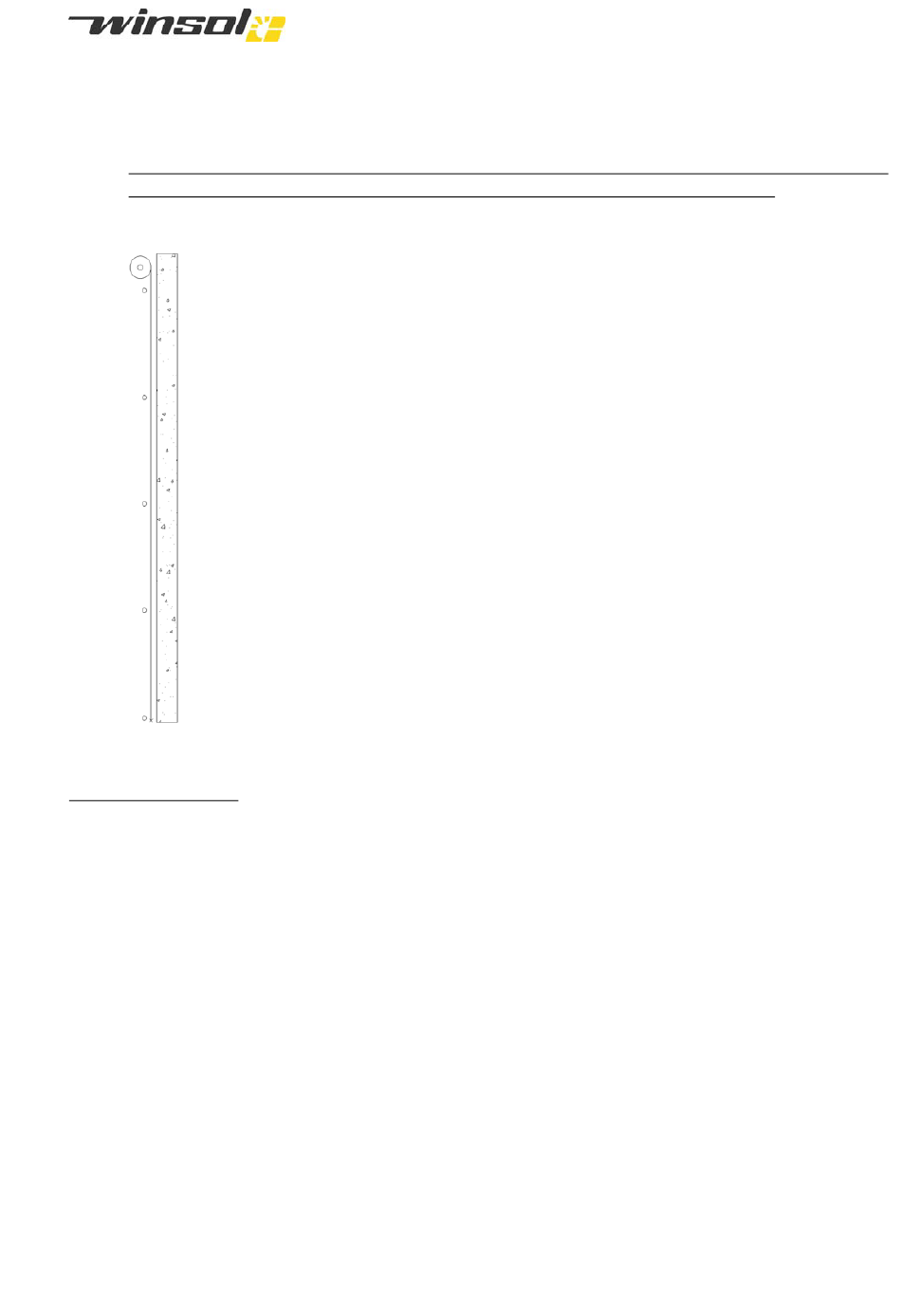

 Placez les cames livrées avec les parachutes et préalablement installées sur la rampe de
ressort proche du roulement du parachute correspondant (figure 23). Veillez à laisser un
espace d'environ 2mm entre le roulement du parachute et la came en acier.
ATTENTION: Cette opération est très importante – La came du parachute doit
obligatoirement se situer dans le prolongement du cliquet équipant le parachute.
Figure 25
Tension des ressorts:
 Veillez à ce que le manchon fixe du ressort soit fixé solidement sur les sécurités rupture de
ressorts.
 Utilisez 2 barres adaptées (Ø 13, L = 600 mm) pour tendre.
 Veillez à ce que l'axe reste immobilisé par la pince-grippe.
 Vérifiez s'il y a une marque en longueur sur le ressort; si non, faites-en une à la craie.
 Le réglage de la tension peut se faire maintenant en introduisant les barres dans les trous prévus
à cet effet dans le manchon mobile et en tournant celui-ci vers le haut. Le nombre de fois que le
ressort doit être enroulé sur son axe est indiqué sur l'autocollant fourni. Il suffit de vérifier les
lignes diagonales qui apparaissent sur les ressorts. Par l'effet de la tension, le ressort doit
devenir plus fin et plus long. Si ce n'est pas le cas, les ressorts ont été inversés.
 Après le nombre exact de tours, bloquez le ressort, en positionnant la barre de réglage contre le
profil d'écartement, et fixez le manchon mobile solidement sur l'axe.
 Lorsque les 2 ressorts sont tendus, la pince-grippe peut-être enlevée prudemment.
Instructions de montage
 Bloquez les cames à l'aide des 2 vis 6 pans creux équipant celles-ci.
 Insérez l'œillet du câble dans le crochet sur le support de fond.
 Fixez l'autre extrémité du câble au tambour (au moyen du bouchon
d'extrémité serti) - fig. 24. Le câble doit passer entre la partie frontale de
l'angle et les roulettes (fig. 25).
 Faire tourner l'axe avec les tambours vers soi jusqu'à ce que les câbles
soient bien tendus. Si l'un des câbles est moins tendu, desserrer le tambour
correspondant, le faire tourner jusqu'à ce que l'un des câbles soit bien
tendu, puis le reserrer.
