4 | Montaje y fijación
Comprueba la luminaria LED antes de instalarla para asegurarte de que tiene todos sus componentes y no presenta
daños. No utilices luminarias ni accesorios si están dañados, ya que existe peligro de sufrir lesiones.
La luminaria LED se entrega totalmente montada. La luminaria LED se entrega totalmente montada. La luminaria se fija
utilizando los dos juegos de soportes incluidos,
Pinza de resorte, acero galvanizado, 1 par
Pinza de resorte con imán, 1 par
Juego de soportes (pieza de recambio)
5 | Conexión
En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios.
La asignación de pines del conector M12 es la siguiente:
Asignación de PINes
PIN 1 = 24V DC
PIN 2 = 24V DC
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = sin asignar
20 | BA SIGNALED II RGB . BA 04/2022
2 3
y . Hay disponibles las piezas de fijación opcionales siguientes:
Al fijar la luminaria, hay que asegurarse de que esta quede bien afianzada y estable. Si la
luminaria se cae, existe peligro de lesiones debido al propio peso del aparato.

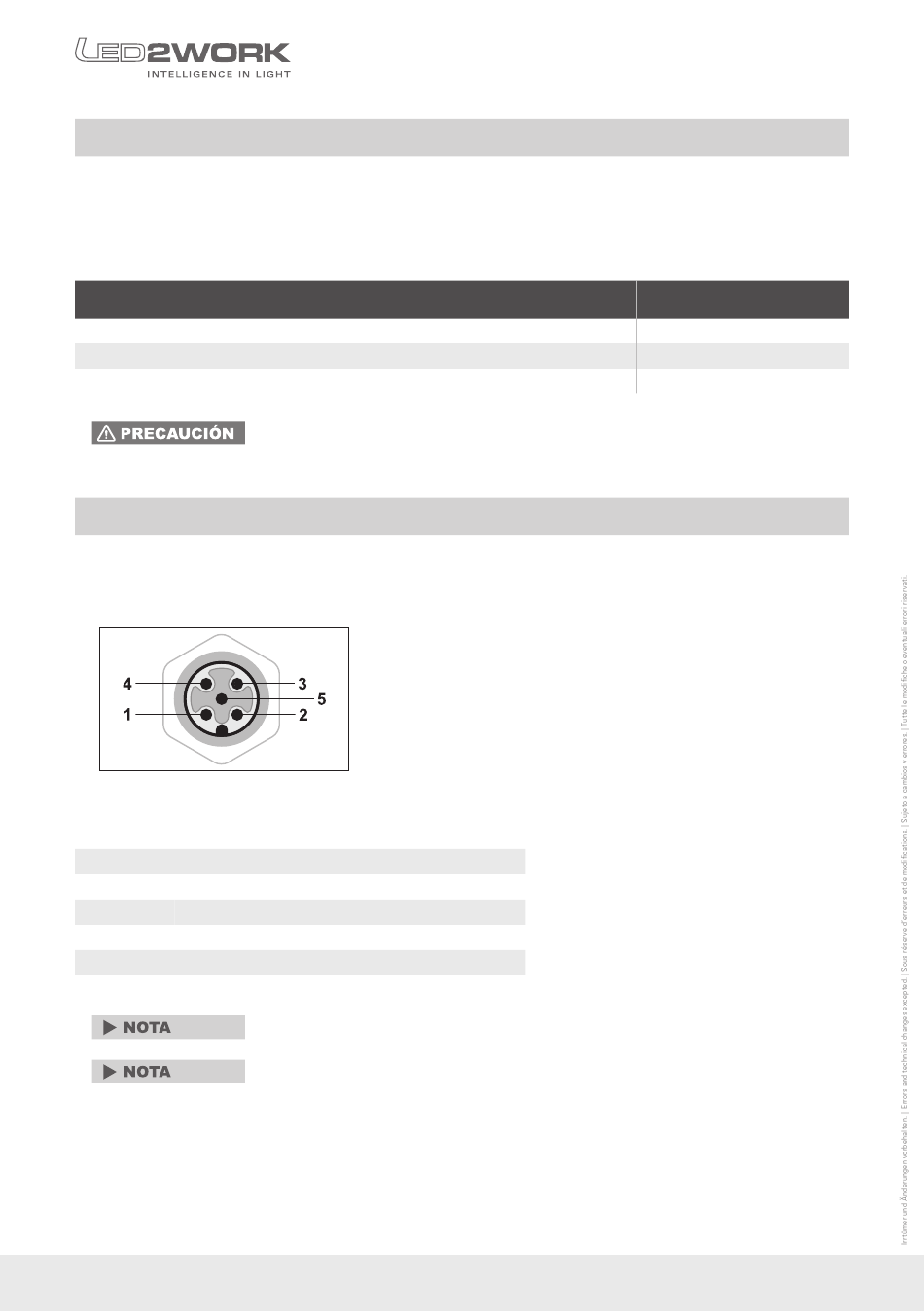

Diagrama del conector M12
Color LED: Verde
Color LED: Azul
Color LED: Rojo
Pueden mostrarse otros colores al activar dos o tres PINes simultáneamente. Ponte en
contacto con nosotros si necesitas más información.
La luminaria no tiene interruptor propio, ya que normalmente se encenderá y apagará a
través de un interruptor externo de máquinas y plantas.
número de pedido
210200-07
210200-08
210200-18
