ARBEITSPLATZBELEUCHTUNG
WORKPLACE LIGHTING
ÉCLAIRAGE DE POSTE DE TRAVAIL
ILUMINACIÓN PARA PUESTO DE TRABAJO
ILLUMINAZIONE DELLA POSTAZIONE DI LAVORO

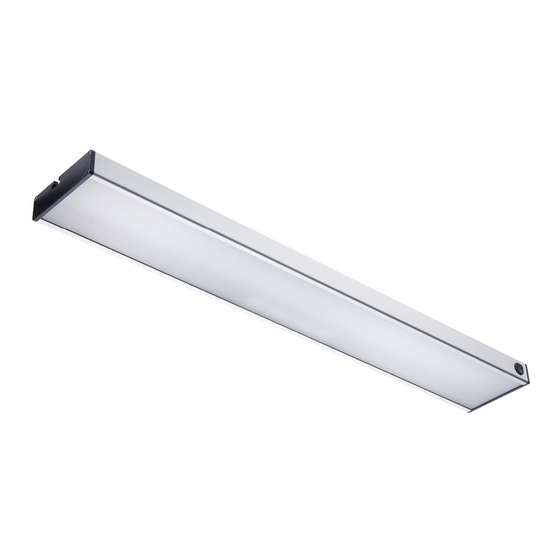

SYSTEMLED
Betriebsanleitung | LED-Systemleuchte
DE
Operating Instructions | LED system luminaire
EN
Manuel d'utilisation | Luminaire pour systèmes modulaires LED
FR
Manual de instrucciones | Luminaria LED para sistemas modulares
ES
Istruzioni per l'uso | Componente di sistema a LED
IT
/ 2014 / 35 / EU
BA 04/2022
Publicité
Chapitres
Table des Matières
Manuels Connexes pour LED2WORK SYSTEMLED
Sommaire des Matières pour LED2WORK SYSTEMLED
- Page 1 WORKPLACE LIGHTING ÉCLAIRAGE DE POSTE DE TRAVAIL ILUMINACIÓN PARA PUESTO DE TRABAJO ILLUMINAZIONE DELLA POSTAZIONE DI LAVORO SYSTEMLED Betriebsanleitung | LED-Systemleuchte Operating Instructions | LED system luminaire Manuel d’utilisation | Luminaire pour systèmes modulaires LED Manual de instrucciones | Luminaria LED para sistemas modulares Istruzioni per l’uso | Componente di sistema a LED...
- Page 2 | Zeichnungen | Drawings | Schémas | Dibujos | Disegni 2 | BA SYSTEMLED . BA 04/2022...
-
Page 3: Table Des Matières
BA SYSTEMLED DEUTSCH Inhalt 1 | Bestimmungsgemäße Verwendung 2 | Zum sicheren Betrieb 3 | Sicherheitshinweise 4 | Montage/Befestigung 5 | Anschluss 6 | Wartung und Pflege 7 | Gewährleistung 8 | Entsorgung 9 | Kundenbetreuung 10 | Technische Daten Angaben gemäß... -
Page 4: Zum Sicheren Betrieb
Montagesatz, 1 Paar Nutensteine mit Zylinderkopfschrauben 240400-03 Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts Verletzungsgefahr! 4 | BA SYSTEMLED . BA 04/2022... -
Page 5: Anschluss
Montagesatz, optional: 240400-02 5 | Anschluss Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK. An der LED Leuchte befindet sich ein Eingang für eine Wieland GST18/3 Buchse. Über diesen wird die Leuchte mit geeig- netem Anschlussmaterial an das 230V AC Netz angeschlossen. -
Page 6: Wartung Und Pflege
Weitere Ansprüche, insbesondere Ansprüche auf Ersatz von Schäden, die nicht an der LED-Leuchte selbst entstanden sind, sind ausgeschlossen. 8 | Entsorgung Die Leuchte muss gemäß den länderspezifischen Vorschriften an einem geeigneten Entsorgungspunkt zum Recyceln von Elektro- und Elektronik- geräten entsorgt werden. (WEEE-Nr. 32828318) 6 | BA SYSTEMLED . BA 04/2022... -
Page 7: Kundenbetreuung
BA SYSTEMLED 9 | Kundenbetreuung Bei Problemen oder Fragen zu diesem Produkt kontaktieren Sie uns bitte! Per Telefon: +49 7231 44920-00 Montag bis Donnerstag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 16:30 Uhr Freitag: 8:00 Uhr bis 12:00 Uhr und 13:00 Uhr bis 15:00 Uhr Per e-mail: info@led2work.com... - Page 8 0,18 A ~42 W SYSTEMLED, Abdeckung Mikroprismen 141024-26 1342 mm 0,18 A ~42 W SYSTEMLED, Abdeckung Matt 141024-27 1782 mm 0,22 A ~52 W SYSTEMLED, Abdeckung Mikroprismen 141024-28 1782 mm 0,22 A ~52 W 8 | BA SYSTEMLED . BA 04/2022...
-
Page 9: Proper Use
BA SYSTEMLED ENGLISH Contents 1 | Proper use 2 | For safe operation 3 | Safety information 4 | Assembly/mounting 5 | Connection 6 | Maintenance and Care 7 | Warranty 8 | Disposal 9 | Customer service 10 | Technical data... -
Page 10: For Safe Operation
Mounting kit, one pair of T-Slot Nuts with cheese-head screws 240400-03 When mounting the luminaire, make sure that the luminaire is fastened securely and stably. If the luminaire falls down, its weight poses a risk of injury! 10 | BA SYSTEMLED . BA 04/2022... -
Page 11: Connection
240400-02 5 | Connection Suitable connection material, cables and accessories can be found in the accessory range of LED2WORK. The luminaire has an input for power supply via a connection jack Wieland GST 18/3. About this connector and with suitable connection material the luminaire is connected with a 230V AC electric power supply system or at a same proper luminaire for power supply via electrical interlinking. -
Page 12: Maintenance And Care
By phone: +49 7231 44920-00 Monday to Thursday 8 am to 12 midday and 1 pm to 4:30 pm Friday 8 am to 12 midday and 1 pm to 3 pm By email: info@led2work.com 12 | BA SYSTEMLED . BA 04/2022... -
Page 13: Technical Data
BA SYSTEMLED 10 | Technical data Connection values 220-240V AC ± 10%, 50-60 Hz Class of protection I (protective grounding) Beam angle (optics) 100° LED lifetime > 60.000 h (L80/B10) Operating temperature -10... +50 °C System of protection IP40 Technical safety inspection... - Page 14 0,18 A ~42 W SYSTEMLED, microprism cover 141024-26 1342 mm 0,18 A ~42 W SYSTEMLED, matte cover 141024-27 1782 mm 0,22 A ~52 W SYSTEMLED, microprism cover 141024-28 1782 mm 0,22 A ~52 W 14 | BA SYSTEMLED . BA 04/2022...
-
Page 15: Structure Des Consignes De Sécurité Et Conseils Complémentaires
BA SYSTEMLED FRANÇAIS Sommaire 1 | Utilisation conforme 2 | Pour un fonctionnement sûr 3 | Consignes de sécurité 4 | Montage/fixation 5 | Raccordement 6 | Maintenance et entretien 7 | Garantie 8 | Mise au rebut 9 | Service clientèle 10 | Caractéristiques techniques... -
Page 16: Pour Un Fonctionnement Sûr
Lors de la fixation du luminaire, veiller à ce que le luminaire soit fixé de manière sûre et stable. En cas de chute, le poids du luminaire représente un risque de blessure ! 16 | BA SYSTEMLED . BA 04/2022... -
Page 17: Raccordement
BA SYSTEMLED rainure en T rainure en T du porteuse du système luminaire kit de montage en option : 240400-01 porteuse du système porteuse du système SYSTEMLED rainure en T du luminaire kit de montage en option : 240400-02 5 | Raccordement Vous trouverez le matériel de raccordement, les câbles et les accessoires appropriés dans l’offre d’accessoires de... -
Page 18: Maintenance Et Entretien
Le luminaire doit être apporté à un point de collecte approprié, aux fins de recyclage des équipements électriques et électroniques, conformément à la réglementation en vigueur dans le pays concerné. (N° WEEE 32828318) 18 | BA SYSTEMLED . BA 04/2022... -
Page 19: Service Clientèle
BA SYSTEMLED 9 | Service clientèle N’hésitez pas à nous contacter en cas de problèmes ou de questions sur ce produit ! Par téléphone : +49 7231 44920-00 Du lundi au jeudi de 8h00 à 12h00 et de 13h00 à 16h30 Le vendredi de 8h00 à... - Page 20 ~42 W SYSTEMLED, cache à microprismes 141024-26 1342 mm 0,18 A ~42 W SYSTEMLED, cache mat 141024-27 1782 mm 0,22 A ~52 W SYSTEMLED, cache à microprismes 141024-28 1782 mm 0,22 A ~52 W 20 | BA SYSTEMLED . BA 04/2022...
-
Page 21: Uso Previsto
BA SYSTEMLED ESPAÑOL Índice 1 | Uso previsto 2 | Funcionamiento seguro 3 | Consignas de seguridad 4 | Montaje y fijación 5 | Conexión 6 | Mantenimiento y cuidado 7 | Garantía 8 | Eliminación 9 | Atención al cliente 10 | Datos técnicos... -
Page 22: Funcionamiento Seguro
Kit de montaje, un par de tuercas deslizantes con tornillos de cabeza cilíndrica 240400-03 Al fijar la luminaria, hay que asegurarse de que esta quede bien afianzada y estable. Si la luminaria se cae, existe peligro de lesiones debido al propio peso del aparato. 22 | BA SYSTEMLED . BA 04/2022... -
Page 23: Conexión
240400-02 5 | Conexión En la tienda de accesorios de LED2WORK encontrarás material adecuado para la conexión, cables y accesorios. En luminaria LED hay una entrada para un conector hembra Wieland GST18/3. A través de esta se conecta la luminaria con el material de conexión adecuado a la red de 230V AC. -
Page 24: Mantenimiento Y Cuidado
8 | Eliminación La luminaria se debe eliminar conforme a las disposiciones nacionales específicas en un centro de gestión de residuos adecuado dedicado al reciclaje de aparatos eléctricos y electrónicos (n.o WEEE 32828318). 24 | BA SYSTEMLED . BA 04/2022... -
Page 25: Atención Al Cliente
BA SYSTEMLED 9 | Atención al cliente ¡Si tienes problemas o preguntas sobre el producto, ponte en contacto con nosotros! Por teléfono: +49 7231 44920-00 (Preferiblemente en inglés) De lunes a jueves De 8:00 a 12:00 y de 13:00 a 16:30... - Page 26 0,18 A ~42 W SYSTEMLED, cubierta microprismas 141024-26 1342 mm 0,18 A ~42 W SYSTEMLED, cubierta mate 141024-27 1782 mm 0,22 A ~52 W SYSTEMLED, cubierta microprismas 141024-28 1782 mm 0,22 A ~52 W 26 | BA SYSTEMLED . BA 04/2022...
-
Page 27: Uso Conforme
BA SYSTEMLED ITALIANO Indice 1 | Uso conforme 2 | Per un funzionamento sicuro 3 | Avvertenze di sicurezza 4 | Montaggio/Fissaggio 5 | Collegamento 6 | Manutenzione e cura 7 | Garanzia 8 | Smaltimento 9 | Assistenza clienti 10 | Dati tecnici Dati conformi al Regolamento UE sull’ecodesign 2019/2020/UE... -
Page 28: Per Un Funzionamento Sicuro
Kit di montaggio, una coppia di dadi a T con viti a testa cilindrica 240400-03 È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di caduta della lampada sussiste il rischio di lesioni. 28 | BA SYSTEMLED . BA 04/2022... -
Page 29: Collegamento
Kit di montaggio in opzione: 240400-02 5 | Collegamento Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK. La lampada a LED presenta un ingresso per bussola Wieland GST18/3, tramite il quale si collega la lampada a una rete 230V AC utilizzando idoneo materiale di collegamento. -
Page 30: Manutenzione E Cura
Resta esclusa qualsivoglia altra pretesa di risarcimento danni non verificatisi sulla lam- pada a LED. 8 | Smaltimento La lampada deve essere smaltita presso un apposito ecocentro di riciclo degli apparecchi elettrici ed elettronici. (N. WEEE 32828318) 30 | BA SYSTEMLED . BA 04/2022... -
Page 31: Assistenza Clienti
BA SYSTEMLED 9 | Assistenza clienti Per qualsiasi problema o domanda sul prodotto invitiamo a contattarci! Telefonicamente: +49 7231 44920-00 (Inglese preferito) Da lunedì a giovedì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 16.30 Il venerdì dalle ore 8.00 alle 12.00 e dalle 13.00 alle 15.00 Via mail: info@led2work.com... - Page 32 0,18 A ~42 W SYSTEMLED, copertura microprismi 141024-26 1342 mm 0,18 A ~42 W SYSTEMLED, Copertura opaca 141024-27 1782 mm 0,22 A ~52 W SYSTEMLED, copertura microprismi 141024-28 1782 mm 0,22 A ~52 W 32 | BA SYSTEMLED . BA 04/2022...
- Page 33 BA SYSTEMLED www.led2work.com | shop.led2work.com | 33...
-
Page 34: Informations Conformes Au Règlement 2019/2020/Ue Établissant Les Exigences D'écoconception
