Bild 3- Kabelverbindungen (Steckverbinder B, Farbe silber)
HINWEIS: Steckverbinder B wird zum Anbau vorheriger Versionen des ROSCOPE-Kamerakabels
verwendet.
Nur für Kamerakabel mit der Steckverbindung A sind Kabelverlängerungen von 1,8 m verfügbar;
hiermit können Sie Ihre Kabel auf 9 m verlängern. Zum Anbringen einer Verlängerung lösen Sie
zunächst das Kamerakabel, indem Sie die Rändelmutter lockern. Schließen Sie wie oben beschrie-
ben die Verlängerung(en) an das Handgerät an (Bild 2). Das mit der Feder ausgerüstete Ende des
Kamerakabels passt in das genutete Ende der Verlängerung.
3.4

Installieren des Modules ROLOC PLUS

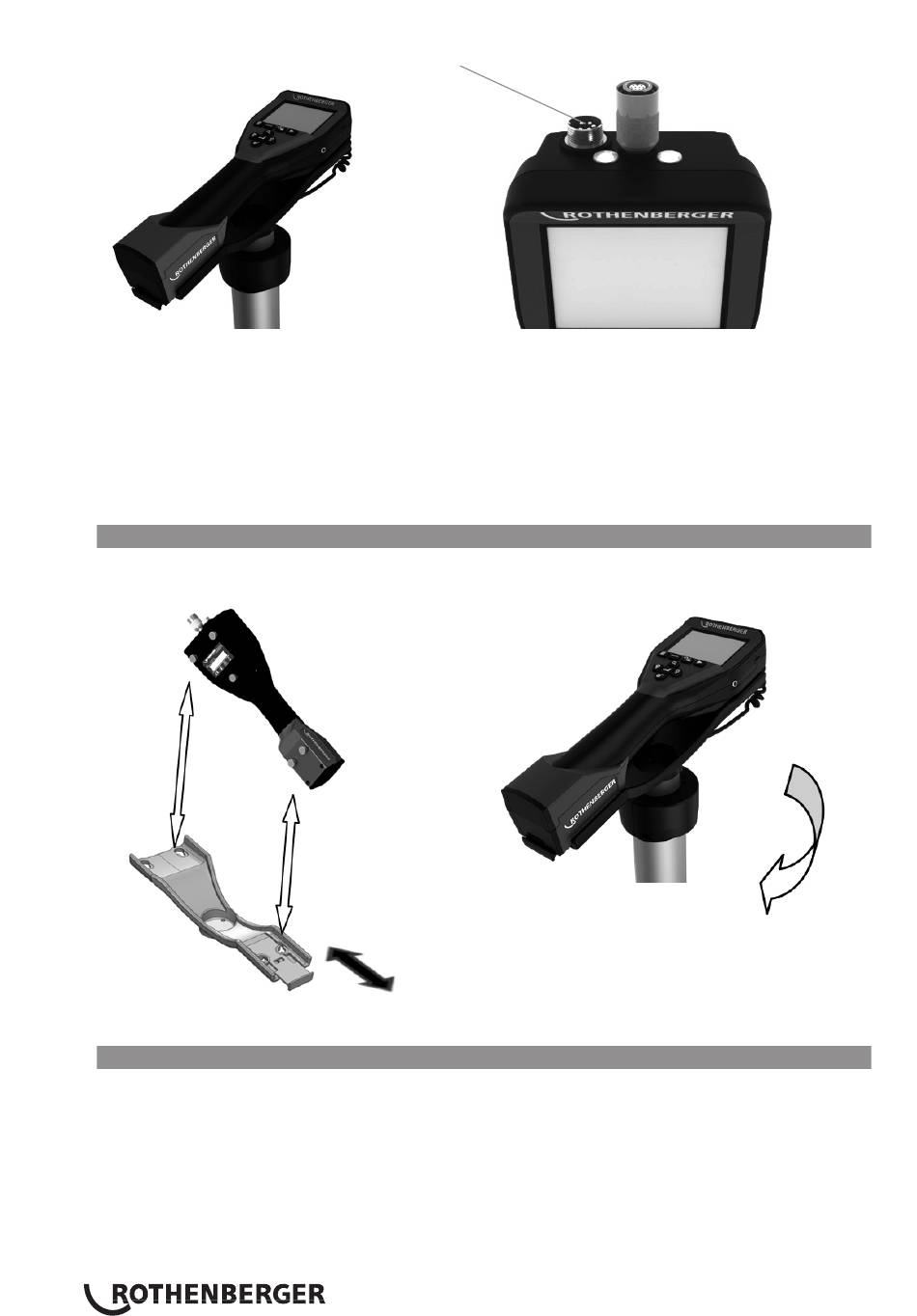

Bild 4 zeigt die Vorgehensweise zur Installation des ROSCOPE 1000/i2000 Handgeräts auf dem
Modul ROLOC PLUS.
Bild 4 - Installation ROSCOPE 1000/i2000 Handgerät.
3.5

Werkzeugkontrolle

1. Steckverbindungen sauber halten.
2. Batterie auf Anzeichen von Verschleiß oder Schäden prüfen.
3. Batterieladegerät auf Anzeichen von Verschleiß oder Schäden prüfen.
4. Fremdkörper und Verunreinigungen (Fett, Schmutz, Öl oder Abwasser) vom Gerät entfernen.
Das Glas des Kamerakopfes muss frei von Fremdkörpern sein, um optimale Leistung sicher-
stellen zu können.
5. Beachten Sie alle Warnungen auf den Schildern gemäß Bild 5.
6
Buchse für Verbindungsstück B
Drehen Sie das Handgerät in Position,
wenn Sie es aus dem Gehäuse nehmen,
und zurück in die ursprüngliche Position,
um es wieder im Gehäuse aufzubewahren.
