Mise en service
52
C S1 RK
RB
 69 Liquiline System CA80CR, appareil à prise directe
C Solution de nettoyage
S1 Solution standard 1
RK Réactif RK
RB Réactif RB
W1 Sortie
1 Pièce en T
9.1.2 Raccordement du tuyau d'arrivée de l'échantillon
1. Veiller à une alimentation constante et suffisante d' é chantillon à l' e mplacement de
montage.
2. Raccorder les tuyaux d' é chantillons liquides du système d' a limentation en échantillon.
3. Système à prise directe : raccorder le tuyau d' a spiration fourni (1,5 m (4.92 ft)) au
Liquid Manager ("sample") (→  50) et le faire passer à travers la traversée de tuyau
de l' a nalyseur vers l' e xtérieur.
4. Le cas échéant, raccorder le câble de communication et le chauffage de tuyau du
dispositif de préparation d' é chantillons à l' a nalyseur.
5. Veiller à ce que les échantillons aspirés aient une faible teneur en solides pour éviter
tout risque de blocage.
9.2 Contrôle du fonctionnement
AVERTISSEMENT
L
Raccordement incorrect, tension d'alimentation incorrecte
Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil !
‣
Vérifiez que tous les raccordements ont été effectués correctement, conformément au
schéma de raccordement.
‣
Assurez-vous que la tension d' a limentation coïncide avec la tension indiquée sur la
plaque signalétique.
Avant de mettre l' a ppareil sous tension :
1. Raccorder les tuyaux d' é chantillons liquides du système d' a limentation en échantillon.
2. Le cas échéant, raccorder le câble de communication et le chauffage de tuyau du
dispositif de préparation d' é chantillons à l' a nalyseur.
3. Après le montage :
Vérifier tous les raccordements en s' a ssurant qu' i ls sont sûrs et étanches.
D5
D6
M
C
P
2
3 4

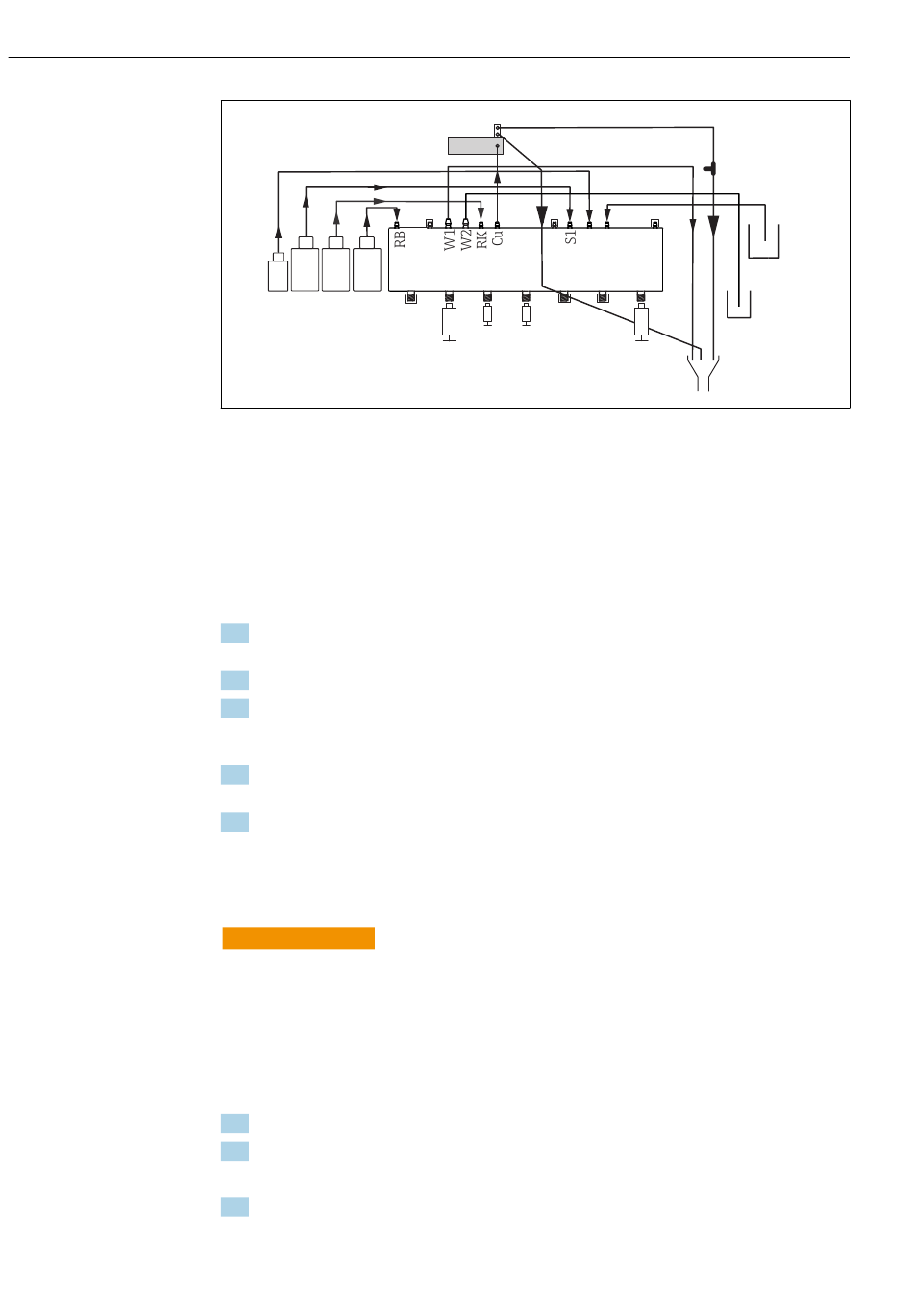

M Photomètre/cellule de mesure
P Échantillon
2, 3, 4, 7 Seringues
D Sortie
Cu Cuvette
Liquiline System CA80CR
D7
1
7
optional
dilution
D
Endress+Hauser
A0033654
