Raccordement électrique
42
Capacitif : fil/blindage ≤420 pF/m (128 pF/ft)
Température de service –20 ... +80 °C (–4 ... +176 °F)
Câble de bobine
Câble standard
3 ×0,75 mm
( ~9 mm (0,35 in))
Résistance de ligne ≤37 Ω/km (0,011 Ω/ft)
Capacité fil/fil, blindage ≤120 pF/m (37 pF/ft)
mis à la terre
Température de service –20 ... +80 °C (–4 ... +176 °F)
Tension d'épreuve pour ≤ AC 1433 V rms 50/60 Hz ou ≥ DC 2026 V
isolation de câble

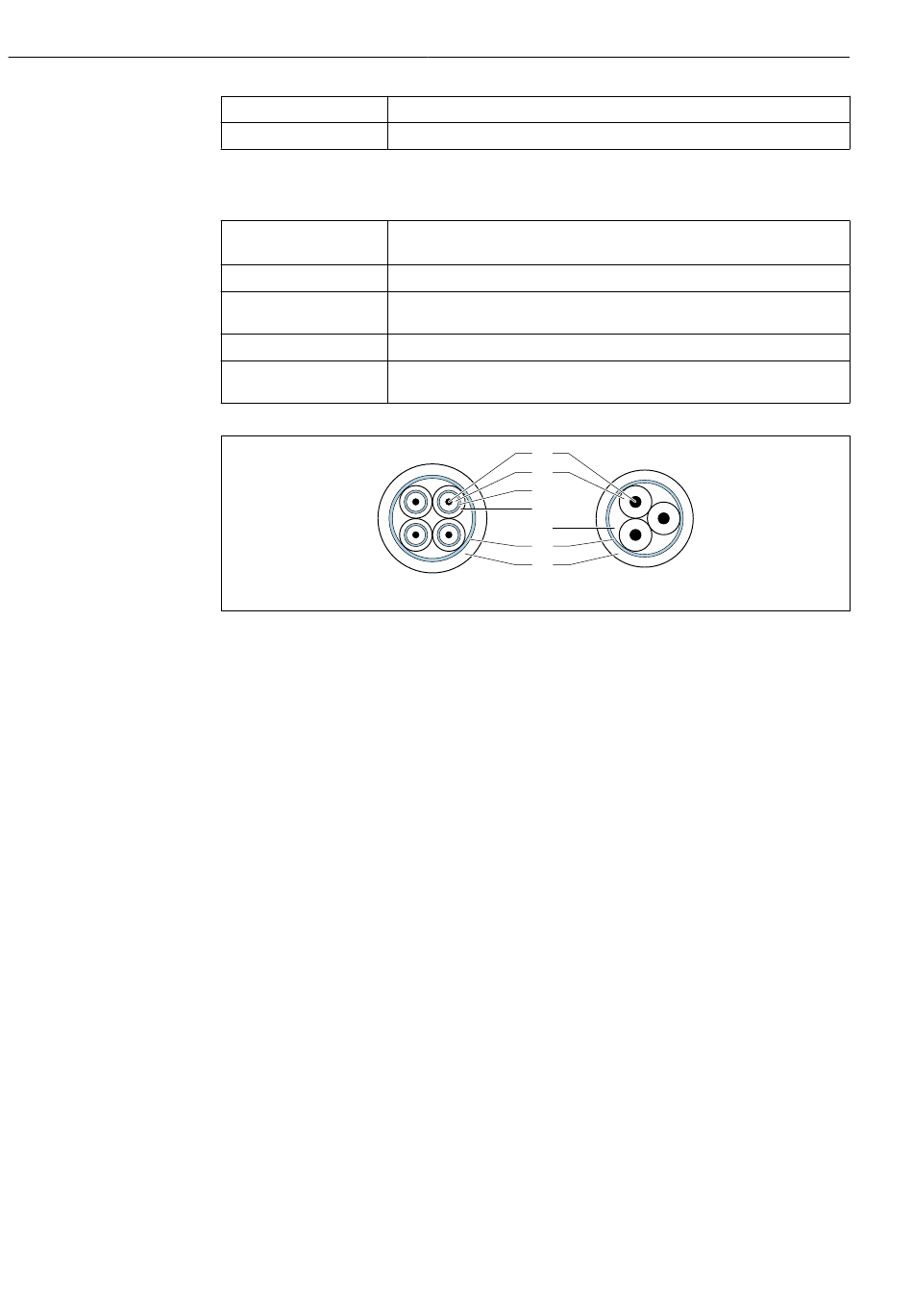

 6 Section de câble
a Câble d' é lectrode
b Câble de bobine
1 Fil
2 Isolation de fil
3 Blindage de fil
4 Gaine de fil
5 Renfort de fil
6 Blindage de câble
7 Gaine extérieure
Câble de raccordement blindé
Des câbles de raccordement blindés munis d' u n renfort tressé métallique supplémentaire
devraient être utilisés dans les cas suivants :
• Lorsque le câble est posé directement dans le sol
• Lorsqu' i l existe un risque de dommages causés par les rongeurs
• Utilisation selon l' i ndice de protection IP68
Fonctionnement dans des environnements à fortes interférences électriques
L' e nsemble de mesure satisfait aux exigences générales de sécurité →  208 et aux
spécifications CEM →  191.
La mise à la terre est réalisée par le biais de la borne de terre prévue à cet effet et située à
l' i ntérieur du compartiment de raccordement. Les longueurs dénudées et torsadées du
blindage de câble vers la borne de terre doivent être aussi courtes que possible.
Diamètre de câble
• Raccords de câble fournis :
• Pour câble standard : M20 × 1,5 avec câble  6 ... 12 mm (0,24 ... 0,47 in)
• Pour câble renforcé : M20 × 1,5 avec câble  9,5 ... 16 mm (0,37 ... 0,63 in)
• Bornes à ressort (enfichables) pour sections de fils 0,5 ... 2,5 mm
2
(18 AWG) avec blindage commun en cuivre tressé
1
2
3
4
5
6
7
a
Proline Promag W 400 EtherNet/IP
b
2 (20 ... 14 AWG)
