FOR N ATURAL GAS CONVERSION:
NG Conversion Kit Model A00AA0412 must be used. Sold separately .
1094 Huff Rd. Atlanta, GA 30318
info@authenteak.com

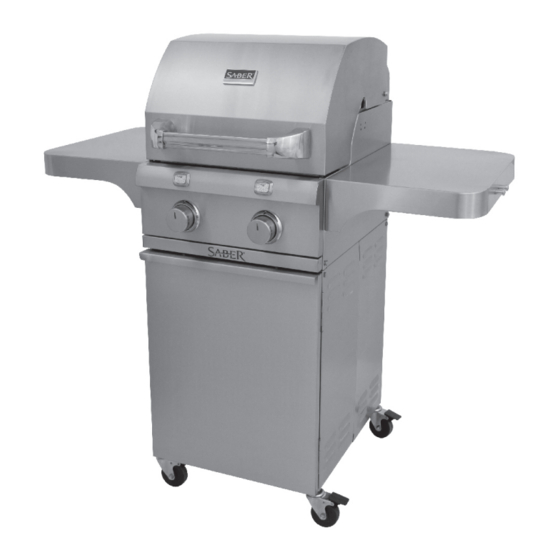

PR ODUCT GUIDE
MODEL R33SC0012
IMPORTANT: Fill out the product record information below
If you have questions or need
assistance during assembly,
please call 1-888-94-SABER
For support and to register your
grill, please visit us at
www.sabergrills.com
Estimated assembly time: 45 minutes
LOCAL
404-525-1995 1-866-350-
*
www.authenteak.com
Follow us @authenteak
Place serial
number label here
Serial Number
Date Purchased
1-888-947-2237
TEAK
Like authenteak
.
