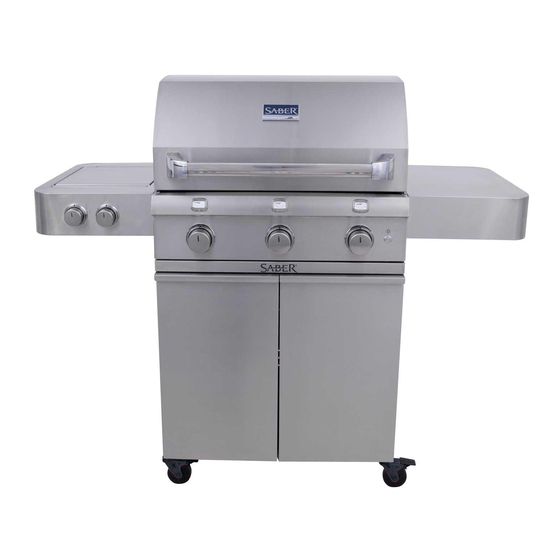

Saber R50SC0012 Instructions De Montage

R50SC0012
Tools suggested •
Herramientas sugerida •
Outils suggérée •
7/16"
A
B
1/4-20x5/8" Hex Bolt - 26 1/4" Lock Washer - 18
1/4-20x5/8" Perno Hexagonal - 26 1/4" Arandela de seguridad - 18
1/4" Rondelle - 18
1/4-20x5/8" Boulon Hexagonal - 26
C D
#8-32x3/8" Screw - 6
1/4" Flat Washer - 18
#8-32x3/8" Tornillo - 6
1/4" Arandela - 18
1/4" Rondelle Plate - 18 #8-32x3/8" Vis - 6
C
A B
Bottom Shelf - 1
Door Handle - 2
Estante inferior - 1
Tirador - 2
Estante inferior - 1
Poignée de porte - 2
Side Burner Side Shelf - 1
Quemador lateral al lado del estante - 1
Tablette latérale du brûleur latéral - 1
1
1.1
3 A
6 -
3.4
!
3.1 3.1 3.1
1
3.2

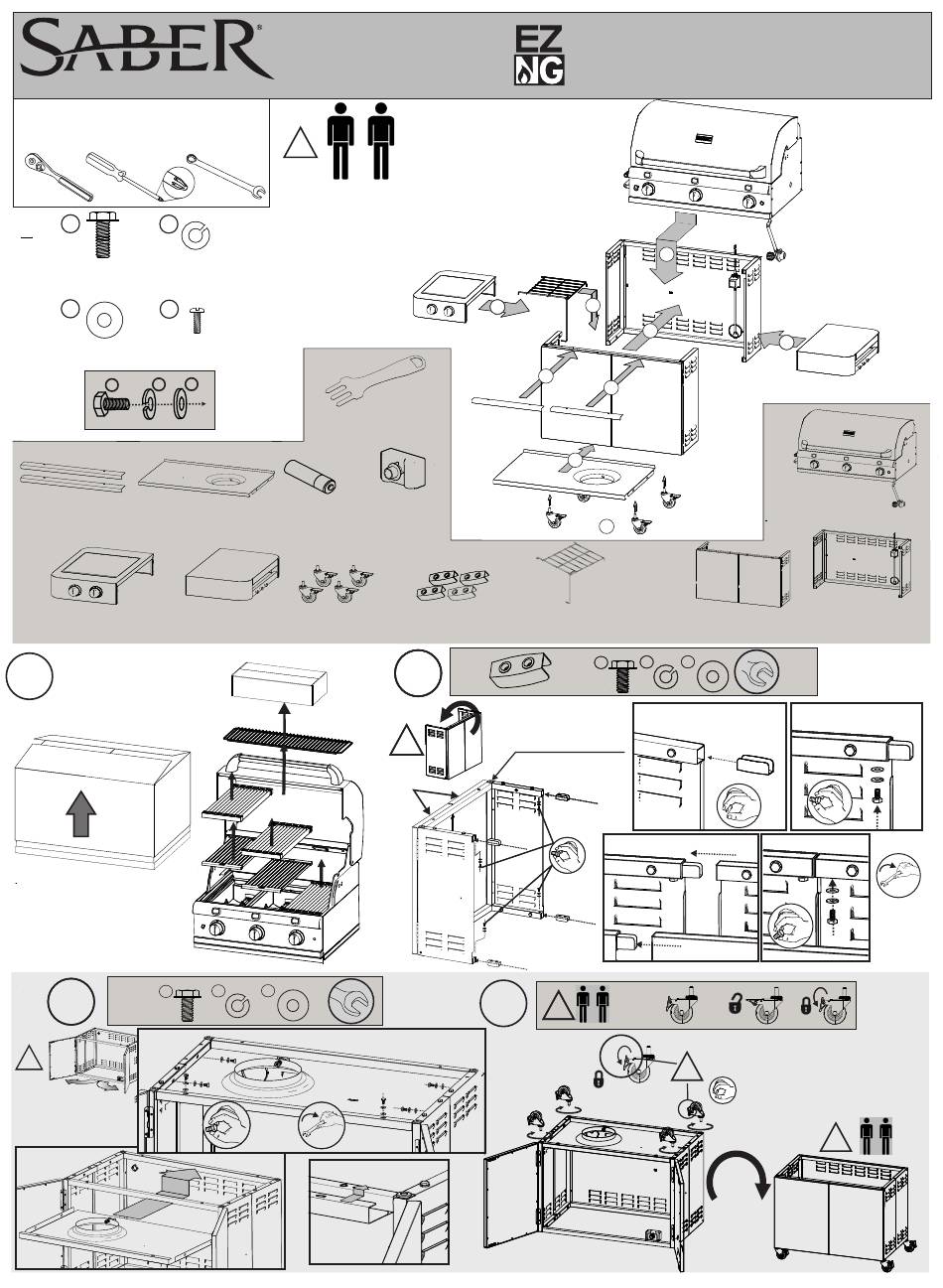

ASSEMBLY INSTRUCTIONS •
INSTRUCCIONES DE MONTAJE •
INSTRUCTIONS DE MONTAGE •
Estimated Assembly Time: 45 minutes
Tiempo estimado de ensamblaje: 45 minutos
Estimation de l'Assemblée Durée: 45 minutes
! !
x2
NOTE: Assemble your grill on a clean, level surface.
7/16"
NOTA: Monte la parrilla sobre una superficie limpia y llana.
REMARQUE: Montez votre gril sur une surface plane, propre.
Grate Cleaning Tool - 1
Rallar herramienta de limpieza - 1
Râper outil de nettoyage - 1
AA Battery - 1
Módulo de encendido - 1
Pila AA - 1
Module d'allumage - 1
Pile AA - 1
Casters - 4
Side Shelf - 1
Ruedas - 4
Estante lateral - 1
Roulettes - 4
Tablette latérale - 1
1.2
B C
st
nd
2
6X
3.3
7 7 7 7 7 7
10
Ignition Module - 1
Cabinet Connector - 4
Tank Exclusion Shelf - 1
Cesta de conector - 4
Tanque Plataforma de exclusión - 1
Connecteur panier - 4
Exclusion plateau Tank - 1
2
4 -
Caster Side UP.
Ruedas hacia ARRIBA.
! ! ! !
Côté roulettes JUSQU'À.
Doors Doors
Puertas Puertas
Portes Portes
4
EZ conversion propane to natural gas. Conversion Kit

#A00AA0412 sold separately.
Conversión sencilla de gas propano a gas natural. Kit de

conversión #A00AA0412 se vende por separado.
Peut être facilement converti du propane au gaz natural. Kit de

conversion #A00AA0412 vendu séparément.
6 6
5
1 2
10
3
4
Cabinet Half - Front - 1
La mitad del
gabinete - Frente - 1
Moitié avant de l'armoire - 1
A B C
8 -
2.1 - 4x
2.1 - 4x
2.3
2.2 - 4x
4 -
! !
4.1
!
4.2 - 4x
4.3
Model • Modelo • Modèle
R50SC0012
P/N 80020523
7 7 7 7
Firebox Assembly - 1
Fuego Asamblea Caja - 1
Foyer de l'Assemblée - 1
Cabinet Half - Rear - 1
La mitad del
gabinete - Trasera - 1
Moitié arrière de l'armoire - 1
2.2 - 4x
2.5 - 8x
2.4 - 4x
Tighten all bolts
Apriete los tornillos
Serrez les boulons
Turn cabinet onto casters.
A su vez del gabinete en ruedas.
Tournez armoire sur roulettes.
!
