INSTALLATION DE LA HOTTE VALLOX
CAPTURA

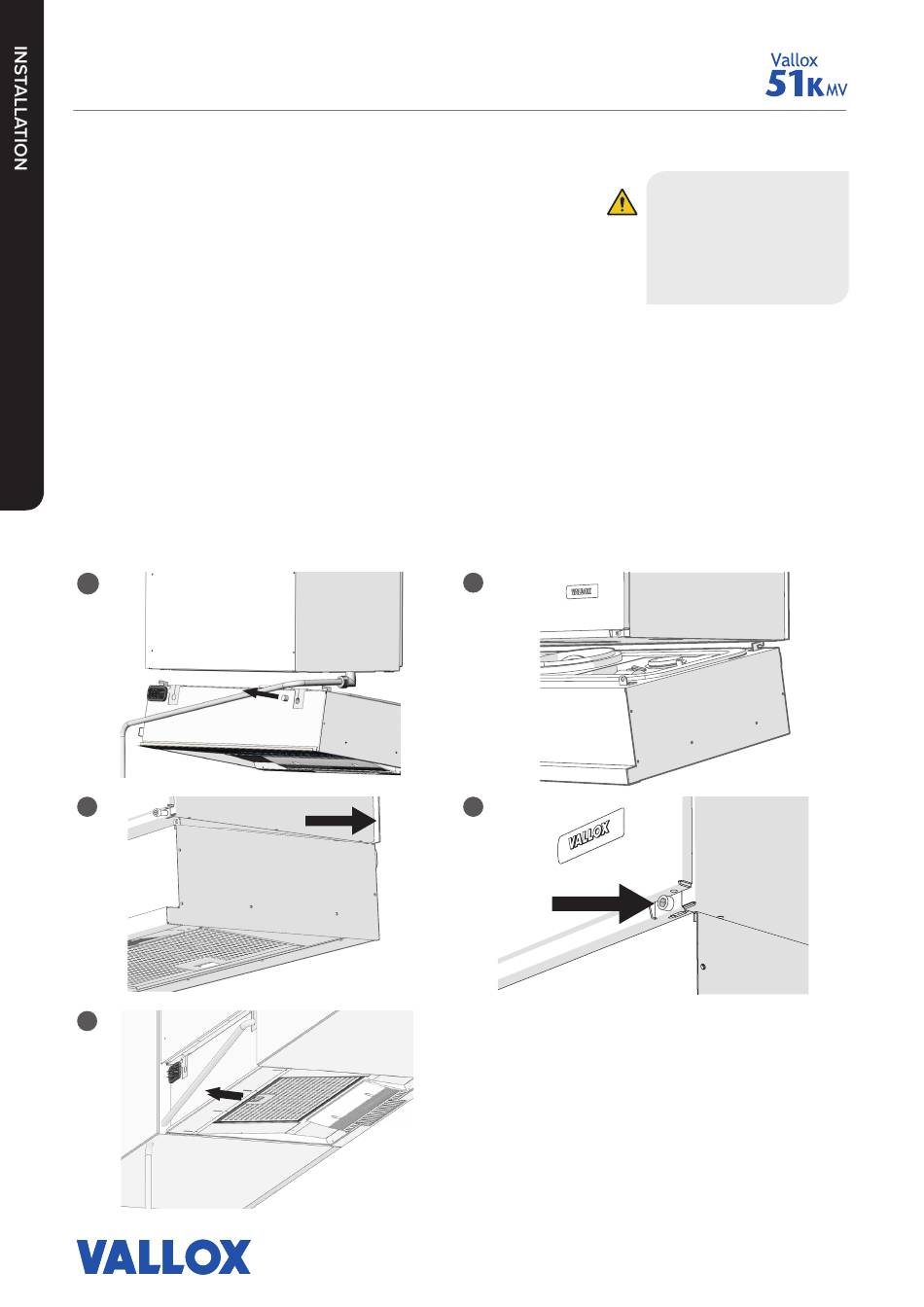

La hotte Vallox Captura est installée dans le fond de l'appareil Vallox 51K MV.
1.
Retirez le bouchon sur le joint de traversée du tuyau de condensat
de la hotte (Figure 1)
2. Soulevez la hotte et positionnez les crochets arrières de la hotte
dans les trous au fond de l'appareil de ventilation. Poussez pour
bien caler (Figure 2)
3. Vérifiez que le joint de traversée du tuyau de condensat est
solidement fixé autour du tuyau.
4. Soulevez la face avant de la hotte pour effectuer les fixations du
fond de l'appareil de ventilation (Figure 3).
5. Poser les vis hexagonales M5 (2) dans les trous de fixation (Figure 4).
Passez le cordon électrique et le câble de commande dans le passe-
câble (Figure 3) Laissez une longueur de câble d'environ un demi
mètre enroulé derrière la hotte pour pouvoir sortir celle-ci en cas de
maintenance. Déplacez la plaque métallique vers l'arrière pour masquer
l'ouverture entre la hotte et le mur (Figure 5).
1
3
3
5
3
2
4
12
MV
PRÉCAUTION
Prévoir un espace de
426 mm minimum entre
l'extrémité inférieure
de la hotte et une
cuisinière électrique.
