INSTALLATION
FIXATION AU MUR
NB
Eviter d'installer l'appareil sur un mur creux, qui résonne, ou
sur une paroi de chambre à coucher, à moins de prévoir une
isolation phonique.
Au plafond, respecter une distance de 30 mm entre le
dessus de l'appareil et le plafond fini. A noter que la hauteur
de l'appareil pendant le montage, est supérieure à sa
hauteur après montage, de 10 mm.

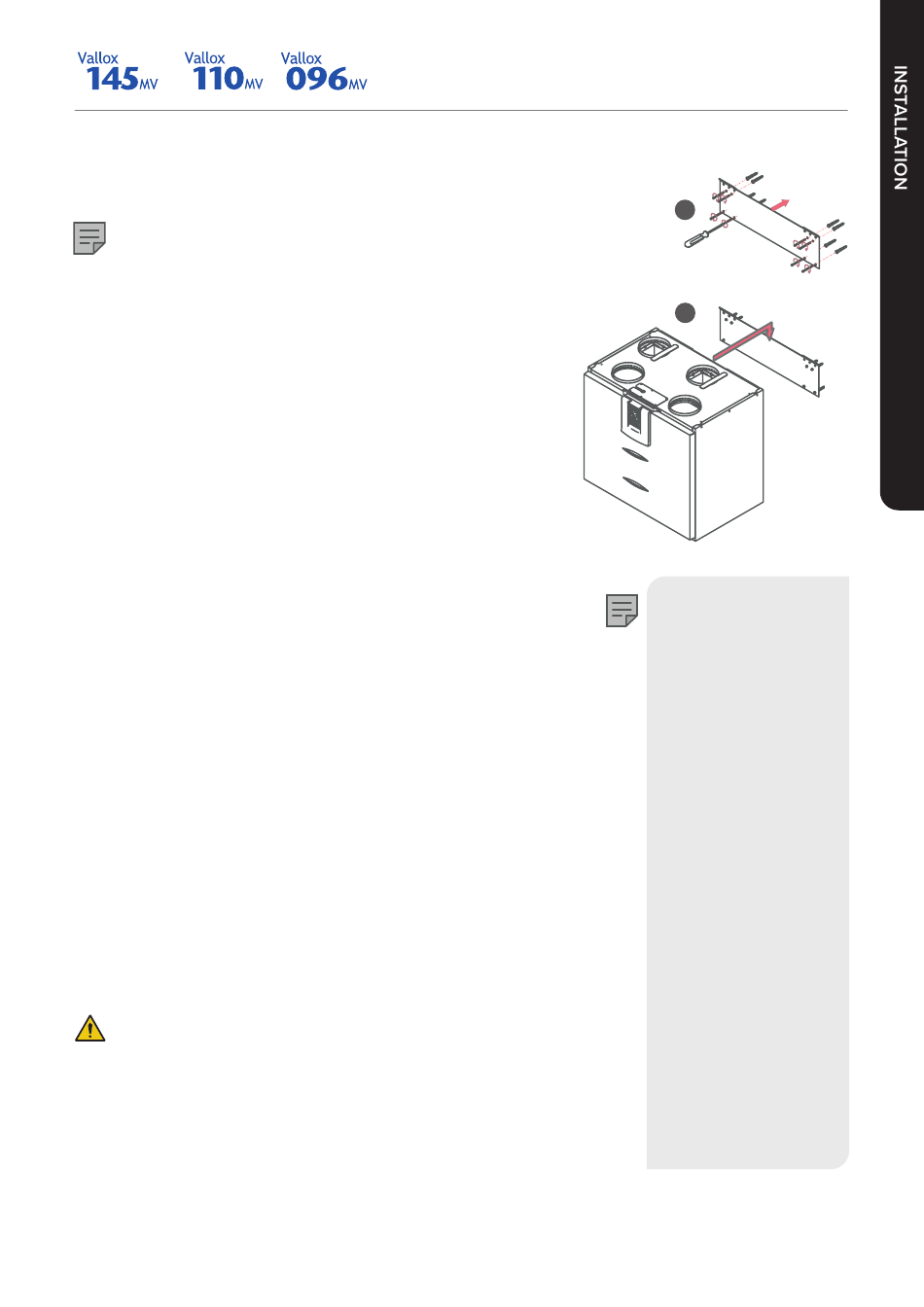

Pour le montage mural des modèles Vallox 096 MV, 110 MV et
Vallox 145, veuillez utiliser la plaque de montage, comme indiqué
sur la figure. Vérifiez que l'appareil est sur un plan parfaitement
horizontal après installation.
FIXATION AU PLAFOND
Les modèles 096 MV et 110 MV peuvent être équipés d'une plaque
de montage pour plafond, fournie en option. Fixer la plaque de
montage pour plafond :
•
Sur des poutres ou des chevrons au moyen des tiges filetées
M8 afin de supporter le poids de l'appareil.
•
Vérifier que la plaque de montage est bien à l'horizontale parce
qu'elle détermine la position de l'appareil.
Isoler le conduit d'air extérieur et air évacué contre toute
condensation pouvant se former entre l'appareil et la plaque de
montage.
Fixation de la plaque de montage au plafond
1.
Fixer les tiges filetées sur les poutres ou autre structure de
chevron, et visser les écrous sur ces tiges.
2. Positionner la plaque de fixation au plafond :
3. Installer un butoir en caoutchouc et une rondelle sur chaque
tige filetée et vérifier qu'ils sont bien en contact avec les
coupelles de la plaque (Vallox 096 MV).
4. Tourner les écrous pour bien positionner l'appareil sur un plan
horizontal.
5. Raccourcir la partie inférieure des tiges filetées de manière à
avoir au maximum 10 mm de dépassement sous la plaque de
montage.
PRÉCAUTION
L'appareil de ventilation est très lourd. Eviter de manœuvrer
seul.
7
1
2
NB
Veiller à laisser un
espace suffisant devant
l'appareil lors de son
installation, pour des
besoins d'intervention.
Installer l'appareil
dans un endroit où la
température reste au-
dessus de +10°C.
Vallox 096 MV:
L'espace d'intervention
devant l'appareil doit
être de 400 mm au
moins.
Vallox 110 MV:
L'espace d'intervention
devant l'appareil doit
être de 450 mm au
moins.
Vallox 145 MV:
L'espace d'intervention
devant l'appareil doit
être de 550 mm au
moins.
© Vallox Oy - Tous droits réservés
