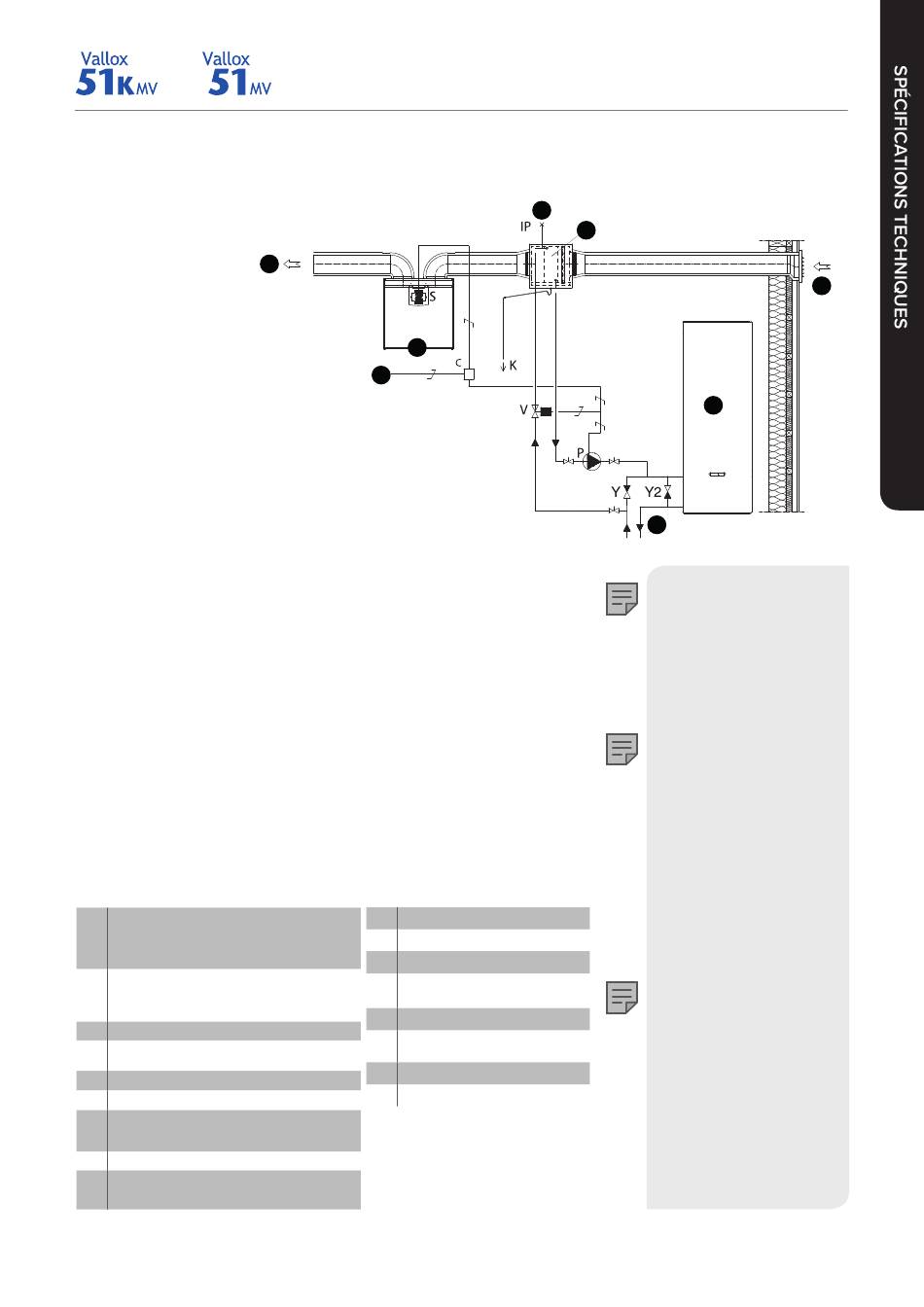

SCHÉMA DE FONCTIONNEMENT DU RADIATEUR CONDUIT MULTIPLE MVL

Fonctionnement et exemple de connexion

Respecter systématiquement le schéma de connexion fourni
par l'ingénieur cvc ou par le fabricant de la pompe à chaleur.
Consulte également le manuel du radiateur conduit.
Ci-joint un exemple de raccordement du radiateur conduit au
circuit de récupération de chaleur
Connectez le tuyau de sortie du radiateur au tuyau du circuit
de récupération de chaleur. Le fluide qui revient du tuyau
du chauffage est redirigé vers le tuyau de récupération de
chaleur. Si la perte de pression à l'intérieur du circuit de
récupération de chaleur de la pompe de chaleur est élevée, il
est conseillé de shunter la pompe de chaleur. Dans ce cas, la
perte de pression dans la vanne anti-retour du by-pass Y2 doit
être inférieure à la perte de pression dans la pompe à chaleur.
Si le radiateur conduit est utilisé à la fois pour le préchauffage
et pour le refroidissement, il doit être installé dans le conduit
d'air extérieur avant l'unité de ventilation. Dans ce cas, la
pompe et l'électrovanne peuvent être commandées au
moyen de l'appareil de ventilation Vallox MV, et nul besoin de
thermostats séparés.
Lorsque le radiateur conduit est utilisé, il est conseillé
d'installer le conduit d'air neuf à l'intérieur des locaux chauffés
(exemple, dans un faux-plafond). NB Le conduit d'air neuf doit
être isolé au moyen d'un isolant à cellules fermées de 20 mm
Pompe de circulation. Non fournie avec
l'appareil. La pompe doit être compatible avec
P
le fluide utilisé dans le circuit de récupération
de chaleur, et sa capacité doit être suffisante
(Grundfoss Magna 1 25-80 par exemple)
Electrovanne. Non fournie avec l'appareil. La
vanne choisie doit être compatible avec le fluide
V
du système de récupération de chaleur (Danfoss
032U161431, code CVC 4122110, par exemple).
K
Tube condensat. Non fournie avec l'appareil.
Thermomètre pour l'air neuf Non fournie avec
L
l'appareil.
IP
Dégazeur. Non fournie avec l'appareil.
S
Boîtier de raccordement externe pour MV.
Relais/contacteur 24VCC pour contrôler la
C
pompe et l'électrovanne. Non fourni avec
l'appareil. (ABB CR-P024DC2, par exemple)
Y
Valve anti-retour Non fourni avec l'appareil.
Valve anti-retour Non fourni avec l'appareil. La
Y2
perte de pression doit être inférieure à la perte
de pression de la pompe à chaleur.
B
A
D
A
Appareil de ventilation
B
Air neuf
C
Air extérieur
Entrée depuis le tableau de
D
distribution
E
Extraction d'air
Radiateur conduit (connexion
F
inversée)
G
Pompe à chaleur
H
Circuit de récupération de chaleur
E
F
27
C
G
H
NB : CHAUFFAGE
La pompe se déclenche
lorsque la température
extérieure tombe
au-dessous de la
température seuil
configurée en usine
(-5°C).
NB : REFROIDISSEMENT
La valeur définie pour
la température de l'air
neuf du profil actif (ex.
Présent) commande
le démarrage de la
pompe. La pompe
démarre lorsque la
température définie
pour l'air neuf tombe
au-dessous de la
température de l'air
neuf insufflé dans
l'appartement.
NB
Au moment de
sélectionner le relais
(C), vérifiez la puissance
maximale autorisée
(6W) de la carte du
circuit imprimé dans le
boîtier de raccordement
externe MV, si la
puissance du relais
est procurée par le
connecteur +24V de la
carte.
