Seulement s'il est endommagé
•.

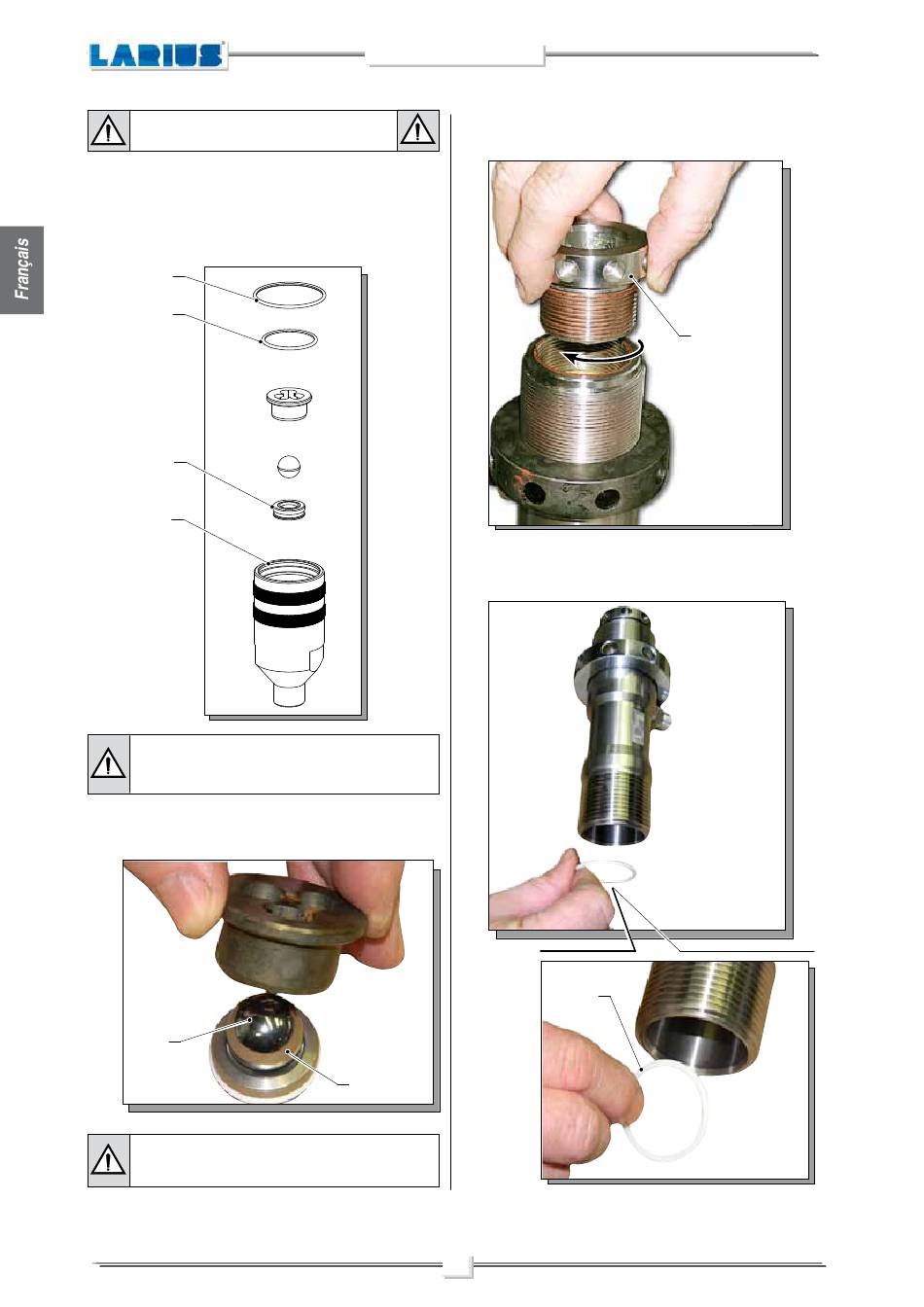

Enlever.les.joints.toriques.(l25-l26).du.corps.de.la.vanne.de.
fond.(l28).porte-logement.de.la.bille.(l27).et.les.remplacer.
le.cas.échéant.
.
Remonter.les.composants.en.respectant.l'ordre.(selon les
indications du schéma);
L25
L26
L27
L28
Pour faciliter le montage du joint torique (l27), il
est conseillé de chauffer légèrement ce dernier à
l'air d'un jet d'air chaud.
•.
Vérifier.l'integrité.de.la.surface.du.siège.de.la.bille.à.contact.
avec.la.bille.(l17)...Remplacer.le.détail.complet.le.cas.échéant.
L18
le siège de la bille (l17) possède d'un côté un
évasement sur lequel doit être posée la bille (l18).
ZEUS
•.
Revisser.la.bague.de.tenue.(l20).sur.le.corps.de.la.pompe.
en.allant.jusqu'à.la.butée.et.en.dévissant.d'un.tour;
•.
Démonter.le.joint.chemise-cylindre.(l29).et.le.remplacer.par.
une.pièce.neuve;
L17
30
L20
L29
