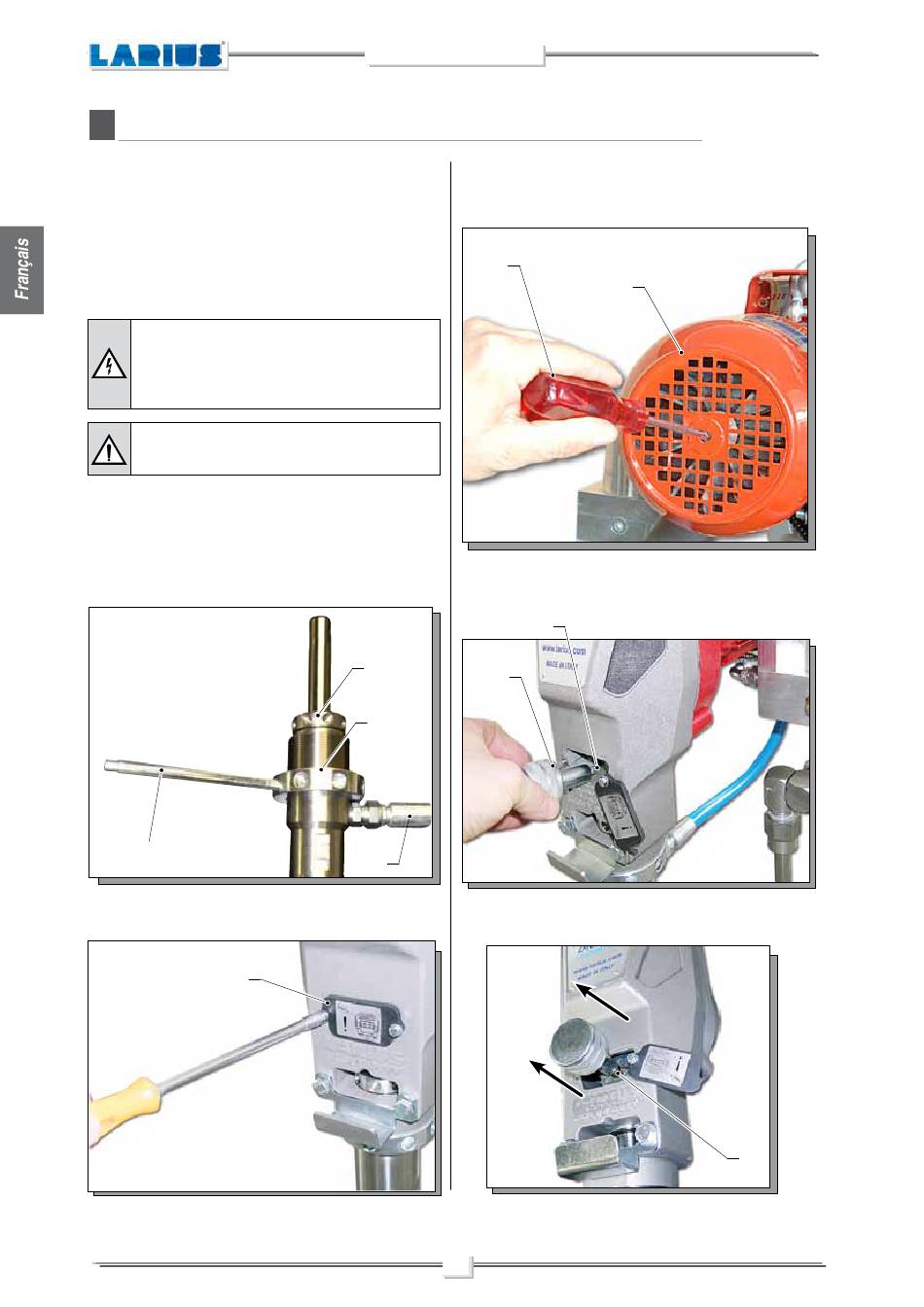

REMPlACEMENT dES JoINTS dU GRoUPE PoMPANT
Vérifier,.chaque.fois.que.l'on.utilise.la.machine,.s'il.y.a.des.pertes.
de.matière.par.le.haut.de.la.frette.
Si.des.pertes.de.matière.se.produisent.quand.la.pompe.travaille.à.
la.pression.programmée,.procéder.de.la.façon.suivante:
•.
On. conseille. de. n'effectuer. cette. opération. qu'après. avoir.
achevé.le.nettoyage.de.l'appareil.
Toujours couper l'alimentation électrique et déchar-
ger la pression avant de poursuivre les opérations
(suivre la "procédur ecorrecte de décompression")
les garnitures sont auto-alignées. Une fois la perte
constatée il faut les remplacer.
•.
Détacher.le.tuyau.de.refoulement.produit.(l1).du.groupe.de.
pompage.en.dévissant.l'écrou.(l2).
•.
Desserrer.la.frette.de.fixation.(l3).avec.la.broche.à.ergots.
conçue.à.cet.effet.(Réf. 20144).
Réf. 20144
•.
Dégager.le.couvercle.en.plastique.(l4)..
L4
ZEUS
•.
A.l'aide.d'un.tournevis.(l5).faire.tourner.le.moteur.(l6).jusqu'à.
placer.la.tige.du.piston.sur.le.point.inférieur.de.sa.course.
L5
•.
Visser.l'outil.spécial.fourni.(l7).(réf. 20213).dans.le.trou.fileté.
du.goujon.d'arrêt.(l8)..
L8
Réf. 20213
L3
L7
L2
L1
•.
Retirer.le.goujon.(l8).de.son.logement.
26
L6
L8
