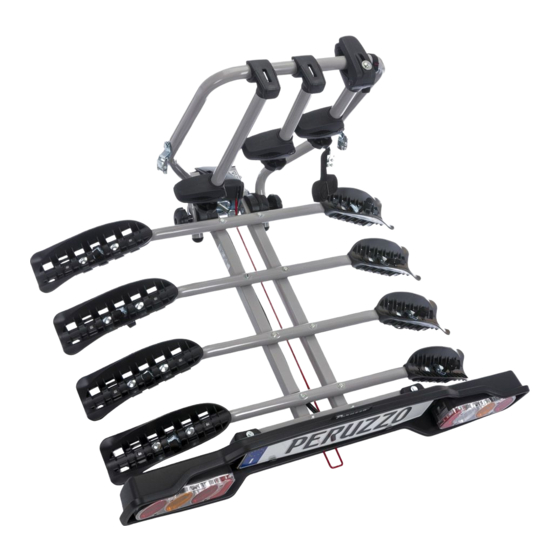

SIENA

Art. 668 - 668/3 - 668/4

Art. 669 - 669/3

Fitting instructions

Montageanleitung

Instructions de montage

Istruzioni per il montaggio

Instrucciones de montaje

Instrukcja montażu

Návod na montáž

Navodila za montažo

Instruções para a montagem

Instructies voor montage

Инструкция по сборке

668_SIENA_20/01/2020

THE REAR CYCLE RACK FOR MOUNTING ON TOW BAR

HINTERRADFAHRRADTRÄGER ZUR MONTAGE AUF DER ANHÄNGERKUPPLUNG

PORTE VELOS ARRIERE POUR DISPOSITIF D'ATTELAGE

PORTABICI POSTERIORE GANCIO DI TRAINO

PORTA BICICLETA PARA APLICAR A LA BOLA DE REMOLQUE

BAGAŻNIK ROWEROWY NA HAK HOLOWNICZY

ZADNÍ NOSIČ JÍZDNÍCH KOL PRO MONTÁŽ NA TAŽNÉ ZAŘÍZENÍ

NOSILEC KOLES NA VLEČNI KLJUKI

PORTACICLO TRASEIRO PARA O GANCHO DE TRAÇÃO

FIETSENHOUDER VOOR ACHTERAAN OP TREKHAAK

BIKE СТОЙКИ ЗАДНИЕ ФАРКОП

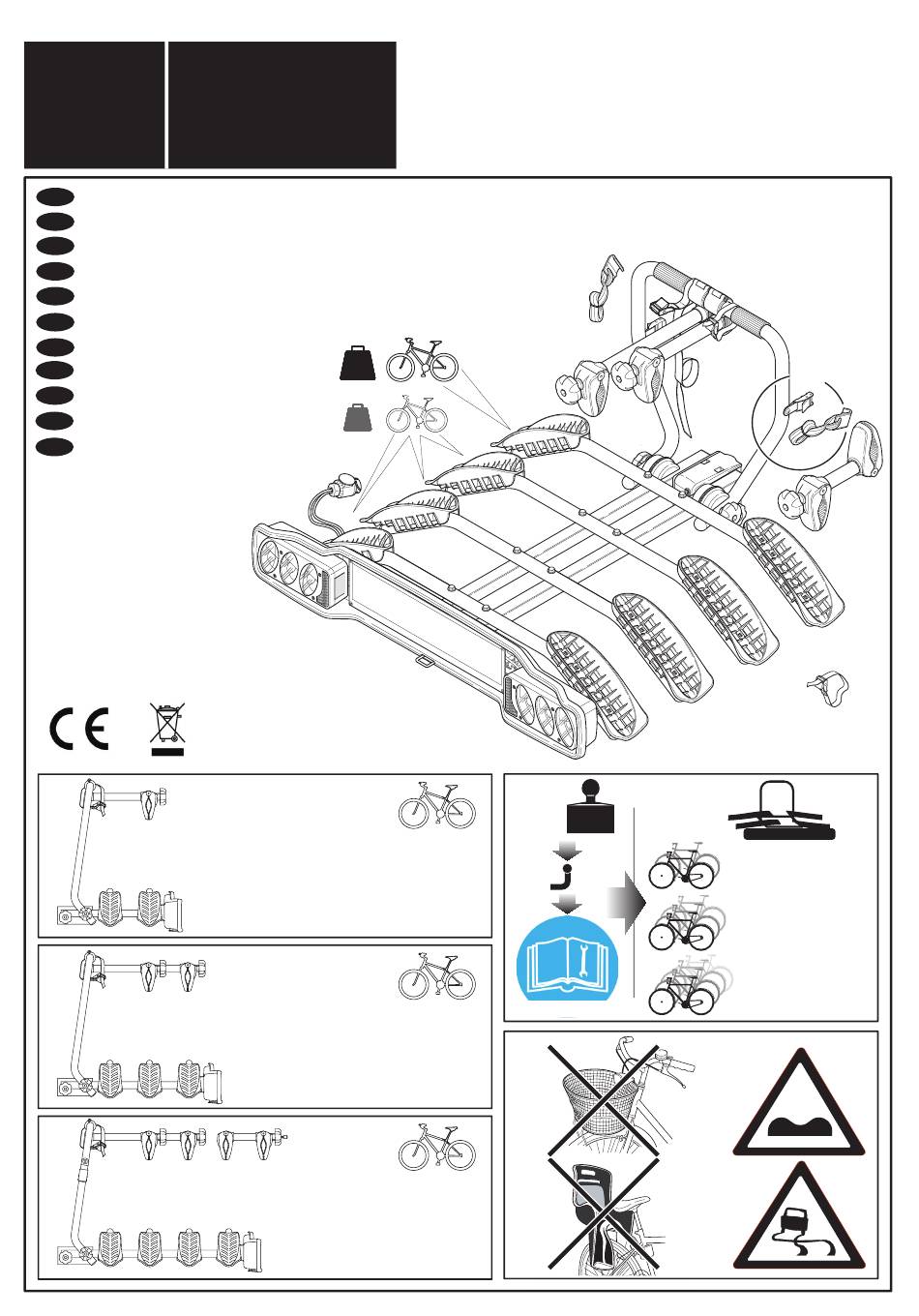

MAX

load

Art. 668 = 10,85 Kg *

Art. 669 = 10,65 Kg *

Art. 668/3 = 13,56 Kg *

Art. 669/3 = 13,33 Kg *

Art. 668/4 = 15,93 Kg *

1/33

Car manual

Art. 668/4

2 Bikes MAX 34 Kg

3 Bikes MAX 51 Kg

4 Bikes MAX 60 Kg

Sommaire des Matières pour Peruzzo SIENA

Page 1 3 Bikes MAX 51 Kg 4 Bikes MAX 60 Kg Car manual Art. 668/3 = 13,56 Kg * Art. 669/3 = 13,33 Kg * Art. 668/4 = 15,93 Kg * 668_SIENA_20/01/2020 1/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 9 7) Fix the number plate frame 19 to the light bar 17 with the screws 56. - Weight and maximum capacity of "SIENA" bike racks: 8) Fix the light bar assembly 17 to the square tube 24 with the screws 20, * Model 668 (10,85 kg) - 669 (10,65 kg) --->...
Page 10 THE TYPE APPROVAL CERTIFIATE CAN BE DOWNLOADED FROM THE (Only a 13 pin plug complies PRODUCT TECHNICAL DATA SHEET ON OUR WEB SITE with this requirement). www.peruzzosrl.com 668_SIENA_20/01/2020 10/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 11 Prüfbescheinigung für die EG-Typgenehmigung. 9) Anbringung des Befestigungsbügels 31: 36 und Unterlegscheiben 57 beidseitig abschrauben und - Gewicht und maximale Tragkraft der Fahrradträger "SIENA": entfernen (Abb. D1); * Modell 668 (10,85 kg) - 669 (10,65 kg.) ---> 2 Fahrräder, max.
Page 12 Der 7-polige Stecker kann UNSERER WEBSITE eines 7-poligen Steckers. verwendet werden. www.peruzzosrl.com Sind Stecker und Buchse inkompatibel, verwenden Sie INNERHALB DES TECHNISCHEN PRODUKTDATENBLATTES bitte die entsprechenden, im HERUNTERGELADEN WERDEN. Handel erhältlichen Adapter. 668_SIENA_20/01/2020 12/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 13 8) Montez le groupe barre des feux 17 sur le tube carré 24 - Poids propre du porte-vélo "SIENA" et capacité de charge maximale: les vis 20, les écrous et les rondelles 52 en veillant à ce que le crochet d'inclinaison 5 * Modèle 668 (10,85 kg) - 669 (10,65 kg.) --->...
Page 14 VOUS POUVEZ TÉLÉCHARGER LE DOCUMENT D’HOMOLOGATION En cas d'incompatibilité entre la SUR NOTRE SITE prise et la fiche, utilisez les www.peruzzosrl.com adaptateurs spéciaux disponibles dans le commerce. À L’INTÉRIEUR LA FICHE TECHNIQUE DU PRODUIT. 668_SIENA_20/01/2020 14/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 15 Aver cura di far passare la spina a 13 poli all'interno del foro centra- le della barra portafanali 17. - Peso proprio dei portabici "SIENA" e portata massima: 7) Montare il portatarga 19 alla barra portafanali 17 8) Montare il gruppo barra portafanali 17 al tubo quadro 24 * Modello 668 (10,85 kg) - 669 (10,65 kg.) --->...
Page 16 NOSTRO SITO riaccese non appena viene ri- www.peruzzosrl.com mossa la spina (Solo la spina a 13 poli risponde a tale requisito). ALL’INTERNO DELLA SCHEDA TECNICA DEL PRODOTTO. 668_SIENA_20/01/2020 16/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 17 5 se introduzca en la ranura correspondiente (Fig. C). - Weight and maximum capacity of "SIENA" bike racks: - Desenroscar y quitar los pomos 36 y las arandelas 57 de ambos lados (Fig. * Modelo 668 (10,85 kg) - 669 (10,65 kg.) ---> 2 bicicletas, D1);...
Page 18 7 polos. En caso de NUESTRO SITIO WEB incompatibilidad entre la toma y www.peruzzosrl.com la clavija, utilice los adaptadores disponibles en el mercado. EN LA FICHA TÉCNICA DEL PRODUCTO. 668_SIENA_20/01/2020 18/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 19 świadectwie homologacyjnym WE typu. - Odkręcić i zdjąć pokrętła 36 oraz podkładki 57 z obydwu stron (Rys. D1); - Ciężar własny bagażnika rowerowego "SIENA" i udźwig maksymalny: - Wykonać czynności 1 i 2 (Rys. D2); - Oprzeć poręcz mocującą 3 1 w miejscu przeznaczonym na tarcze * M odel 668 (10,85 kg) - 669 (10,65 kg.) --->...
Page 20 JEST MOŻLIWE POBRANIE DOKUMENTU HOMOLOGACYJNEGO ZAMIESZCZONEGO W KARCIE TECHNICZNEJ PRODUKTU Z NASZEJ STRONY INTERNETOWEJ www.peruzzosrl.com 668_SIENA_20/01/2020 20/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 21 38 pro upevnění veškerých jízdních kol k upínacímu - Nosič je určený pouze pro přepravu jízdních kol. rámu 31. Utáhněte pásek a ujistěte se, že je jízdní kolo správně namontováno. 668_SIENA_20/01/2020 21/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 22 Výrobce je zodpovědný pouze za výrobní vady nosiče a jeho příslušenství. HOMOLOGAČNÍ POTVRZENÍ SI MŮŽETE STÁHNOUT NA NAŠICH STRÁNKÁCH www.peruzzosrl.com UVNITŘ TECHNICKÉHO LISTU VÝROBKU. 668_SIENA_20/01/2020 22/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 23 54 (Slika A). 5) Pritrdite kvadratno cev 24 nosilca luči 17 na nosilne kvadratne cevi 25-26 z - Lastna teža nosilca koles „SIENA“ in največja nosilnost: vijaki, podložkami in maticami 51 (Slika A). 6) Montirajte zadnje luči 18 na nosilec luči 17 in jih pritrdite s podložkami in * Model 668 (10,85 kg) - 669 (10,65 kg.) --->...
Page 24 Proizvajalec je odgovoren samo za tovarniške napake nosilca ki so na trgu. koles in njegovih dodatnih sestavnih delov. LAHKO SI PRENESITE DOKUMENT ZA HOMOLOGACIJO IZ NAŠE SPLETNE STRANI www.peruzzosrl.com ZNOTRAJ PODATKOVNE KARTICE ZA IZDELEK 668_SIENA_20/01/2020 24/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 25 8) Montar o grupo barra portafaróis 17 ao tubo quadrado 24 com os parafusos 20 e porquinhas e anilhas 52, fazendo atenção que o - Peso proprio do portabicicletas “SIENA” e portagem màssima: gancho de inclinação 5 * Modelo 668 (10,85 kg.) - 669 (10,65 kg.) ---> 2 bicicletas, - Desaparafusar e tirar as maoseiras 36 e as anilhas 57 de ambos os portagem max.
Page 26 E’ POSSIVEL DESCARREGAR O DOCUMENTO DE OMOLOGAÇÃO DO bilidade entre a tomada e a NOSSO SITE: ficha, utilizar os adaptadores que se encontram em comèrcio. www.peruzzosrl.com NO INTERIOR DA FICHA TÈCNICA DO PRODUTO. 668_SIENA_20/01/2020 26/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 27 37 (Fig. G). Span de riemen voldoende aan en volgt berekenen uit de waarden vermeld in het onderhoudsboekje van controleer dat ze correct werden aangebracht.correct werd aangebracht. het voertuig of op het inschrijvingsbewijs: 668_SIENA_20/01/2020 27/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 28 De fabrikant is enkel verantwoordelijk voor fabricagefouten van voor eerste inschrijving van het voertuig: de fietsenhouder en zijn accessoires. HET HOMOLOGATIECERTIFICAAT KAN U DOWNLOADEN OP ONZE www.peruzzosrl.com IN DE TECHNISCHE KAART VAN HET PRODUCT. 668_SIENA_20/01/2020 28/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 29 (заднюю дверь) автомобиля. Ремень вставить в пряжку параметры допустимой нагрузки, предусмотренной 39 и затянуть. Важно: Ремень должен быть хорошо натянут производителем (см. руководство по эксплуатации). Необходимо проверять натяжение перед началом движения и в течение поездки. 668_SIENA_20/01/2020 29/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 30 Продавец или Производитель не несет ответственности за возможные уведомления о нарушении Правила Дорожного Движения со стороны компетентных органов. Продавец или Производитель не несёт ответственности за ущерб, причинённый вследствие неправильного использования данного изделия. 668_SIENA_20/01/2020 30/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
Page 31 Art. 668 - 668/3 - 668/4 Spare parts Ersatzteile 669 - 669/3 Pièces détachées Ricambi Refacciones Części zamienne Náhradní díly Rezervni deli Peças Onderdelen запасные части 668_SIENA_20/01/2020 31/33 Copyright © 2009 Peruzzo Italy - MADE IN ITALY...
