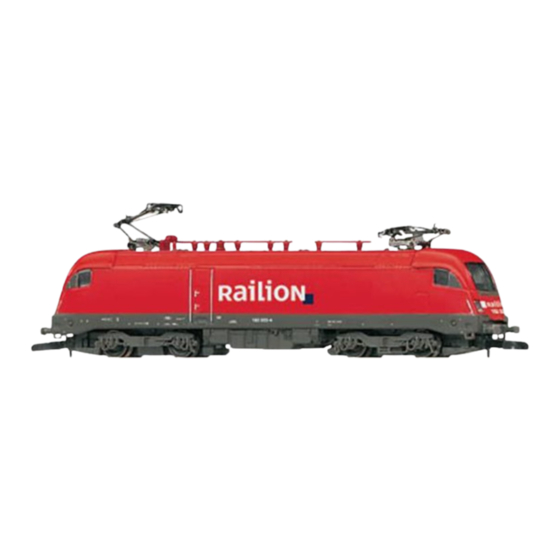

Modell der BR 182
39840

Publicité

Table des Matières
loading

Sommaire des Matières pour marklin 39840

  • Page 1 Modell der BR 182 39840...
  • Page 2: Table Des Matières

    Inhaltsverzeichnis Seite Page Sommaire Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Ergänzendes Zubehör Accessoires complémentaires Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange...
  • Page 3 Indice de contenido Página Innehållsförteckning Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register Accesorios complementarios Ytterligare tillbehör El mantenimiento Underhåll och reparation Recambios Reservdelar Pagina Side Indice del contenuto Indholdsfortegnelse Avvertenze per la sicurezza Vink om sikkerhed...
  • Page 4: Informationen Zum Vorbild

    Informationen zum Vorbild Information about the Prototype Die von Siemens Transportation System (TS) entwickelte The class ES 64 general-purpose locomotive developed by Mehrsystemlok ES 64 wurde für den schweren Güterdienst in Siemens Transportation System (TS) was ordered all over ganz Europa bestellt. Sie kann unter Wechselstromsystemen Europe for heavy freight service.
  • Page 5 Informations concernant la locomotive réelle Informatie van het voorbeeld La locomotive polycourant ES 64 développée par Sie- De bestellingen, van de door Siemens Transport Systems (TS) mens Transportation System (TS) a été utilisée dans ontwikkelde meer-systemen loc ES 64 voor de zware goede- toute l’Europe pour le transport de marchandises lou- rendienst, kwamen uit heel Europa.
  • Page 6: Sicherheitshinweise

    Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebs- • Erkennung der Betriebsart: automatisch. system (Märklin AC, Märklin Delta, Märklin Digital oder • Einstellbare Adressen: Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die 1-255 (Central Station 6021x/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 16 • Die Lok darf nur aus einer Leistungsquelle versorgt • Mfx-Technologie für Mobile Station / Central Station.
  • Page 7: Schaltbare Funktionen

    f0 f8 f0 - f3 f4 - f7 systems Schaltbare Funktionen STOP mobile station Digital/Systems Spitzensignal function/off Funktion f0 Funktion f0 Fernlicht* Funktion 1 Funktion 3 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 2 Funktion f2 Funktion f2 Geräusch: Signalhorn Funktion 3 Funktion 6...
  • Page 8: Safety Notes

    Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, • Addresses that can be set: Märklin Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transfor- 1-255 (Central Station 6021x/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 16 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station / Central Station.
  • Page 9 f0 f8 f0 - f3 f4 - f7 systems Controllable Functions STOP mobile station Digital/Systems Headlights function/off Function f0 Function f0 Long distance headlights* Function 1 Function 3 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 2 Function f2 Function f2 Sound effect: Horn...
  • Page 10: Remarques Importantes Sur La Sécurité

    Remarques importantes sur la sécurité • Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint. • La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, • Elimination : www.maerklin.com/en/imprint.html Märklin Digital ou Märklin Systems). Fonctionnement • Utiliser uniquement des convertisseurs et transforma- • Détection du mode d’exploitation : automatique. teurs correspondant à la tension du secteur local. • Adresses disponibles : • La locomotive ne peut être alimentée en courant que par 1-80 (Control Unit 6021/Mobile Station 60651/652)
  • Page 11: Fonctions Commutables

    f0 f8 f0 - f3 f4 - f7 systems Fonctions commutables STOP mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Phares à longue portée* Fonction 1 Fonction 3 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 2 Fonction f2 Fonction f2 Bruitage : Trompe, signal...
  • Page 12: Veiligheidsvoorschriften

    Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1-255 (Central Station 6021x/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 16 de netspanning ter plaatse.
  • Page 13: Schakelbare Functies

    f0 f8 f0 - f3 f4 - f7 systems Schakelbare functies STOP mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0 Schijnwerper* Functie 1 Functie 3 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn Functie 3 Functie 6...
  • Page 14: Aviso De Seguridad

    Aviso de seguridad • Responsabilidad y garantía conforme al documento de garantía que se adjunta. • La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – • Eliminación: www.maerklin.com/en/imprint.html Märklin Digital o Märklin Systems). Funciones • Emplear únicamente fuentes de alimentación conmutadas • Reconocimiento del sistema: automático. y transformadores que sean de la tensión de red local. • Códigos disponibles: • La alimentación de la locomotora deberá realizarse 1-80 (Control Unit 6021/Mobile Station 60651/652) desde una sola fuente de suminitro.
  • Page 15 f0 f8 f0 - f3 f4 - f7 systems Funciones conmutables STOP mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 Faros de largo alcance* Función 1 Función 3 Función f1 Función f1 Ruido: ruido de explotación Función 2 Función 2 Función f2 Función f2 Ruido: Bocina de aviso Función 3 Función 6 Función f3 Función f3 ABV, apagado Función 4...
  • Page 16: Avvertenze Per La Sicurezza

    Avvertenze per la sicurezza • Smaltimento: www.maerklin.com/en/imprint.html • Tale locomotiva deve essere impiegata soltanto con un Funzioni sistema di funzionamento adeguato per questa (Märklin AC, • Riconoscimento del tipo di funzionamento: automatico. Märklin Delta, Märklin Digital oppure Märklin Systems). • Indirizzi impostabili: • Impiegare soltanto alimentatori “switching“ e trasforma- 1-80 (Control Unit 6021/Mobile Station 60651/652) tori che corrispondono alla Vostra tensione di rete locale. 1-255 (Central Station 6021x/Mobile Station 60653) • La locomotiva non deve venire alimentata nello stesso • Indirizzo di fabbrica: 16...
  • Page 17: Funzioni Commutabili

    f0 f8 f0 - f3 f4 - f7 systems Funzioni commutabili STOP mobile station Digital/Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Faro di profondità* Funzione 1 Funzione 3 Funzione f1 Funzione f1 Rumore: rumori di esercizio Funzione 2 Funzione 2 Funzione f2 Funzione f2...
  • Page 18: Säkerhetsanvisningar

    Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpas- 1-255 (Central Station 6021x/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 16 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station / Central Station.
  • Page 19 f0 f8 f0 - f3 f4 - f7 systems Ställbara funktioner STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Fjärrljus* Funktion 1 Funktion 3 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Signalhorn Funktion 3 Funktion 6...
  • Page 20: Vink Om Sikkerhed

    Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin AC, • Registrering af driftsarten: automatisk. Märklin Delta, Märklin Digital eller Märklin Systems), der er • Indstillelige adresser: beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 6021x/Mobile Station 60653) passer til den lokale netspænding.
  • Page 21: Styrbare Funktioner

    f0 f8 f0 - f3 f4 - f7 systems Styrbare funktioner STOP mobile station Digital/Systems Frontbelysning function/off Funktion f0 Funktion f0 Fjernlys* Funktion 1 Funktion 3 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 2 Funktion f2 Funktion f2 Lyd: Signalhorn Funktion 3 Funktion 6...
  • Page 22 Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •...
  • Page 23 r > 700 mm...
  • Page 25 Trix...
  • Page 31 1 Einholm-Stromabnehmer E601 323 Hinweis: Einige Teile werden nur ohne oder mit anderer Farbge- 2 Trägerisolation E204 033 bung angeboten. 3 Schraube E785 340 Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer 4 Dachausrüstung E109 102 Reparatur im Märklin-Reparatur-Service repariert werden. 5 Glasteile E109 104 6 Griffstangen...
  • Page 32 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liabili- ty.
