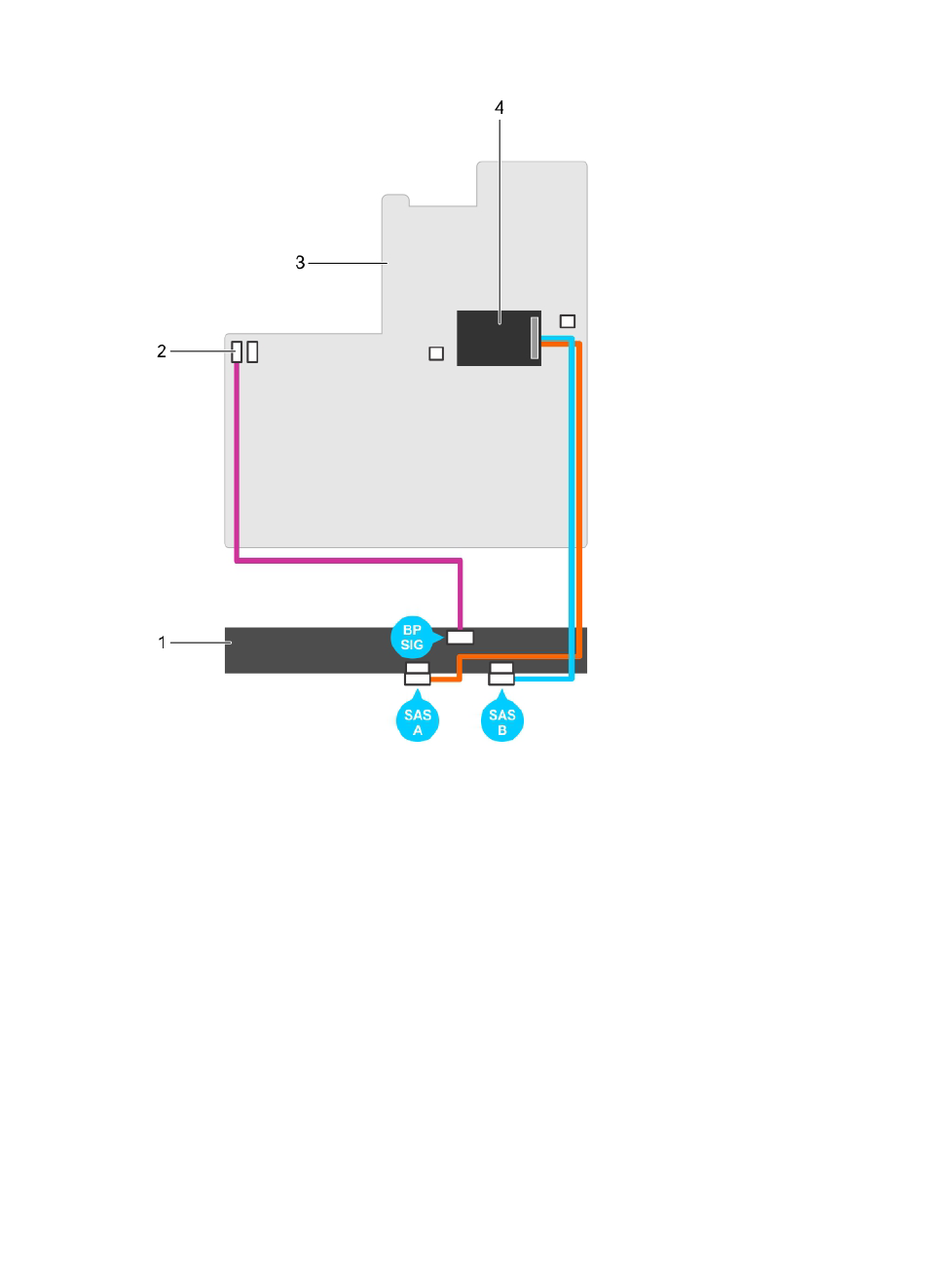

Figure 65. Schéma de câblage : fond de panier SAS/SATA (x8) de 3,5 pouces -option 1)
1. fond de panier de disque dur
3. carte système
2. connecteur de transmission du fond de
panier 1
4. carte contrôleur de stockage intégrée
