Remplacement des tuyaux de pompe
ATTENTION
!
Lorsque l'on retire les tuyaux des embouts, il y a un risque de projection !
► Porter des gants, des lunettes et des vêtements de protection.
Les pompes péristaltiques utilisées aspirent le produit comme une combinaison de pompe à vide et
de pompe volumétrique. La vitesse d'aspiration de la pompe dépend de l'élasticité des tuyaux de
pompe. L'élasticité diminue lorsque la contrainte mécanique augmente, la vitesse de la pompe
baisse. L'usure dépend de la contrainte mécanique (intervalle de mesure, pression d'amorçage de la
pompe). L'usure peut être compensée par un étalonnage régulier. Si l'élasticité des tuyaux diminue
trop et que la vitesse d'aspiration de la pompe n'est plus reproductible, il devient nécessaire de
remplacer les tuyaux.
Remplacement des anciens tuyaux
1.
Retirez les tuyaux des bidons de réactifs pour éviter de contaminer les réactifs par des liquides
refluants.
2.
Rincez les anciens tuyaux dans un premier temps avec de l'eau ultrapure, puis avec de l'air
pour les vider (voir SERVICE).
3.
Retirez les tuyaux du manifold.
4.
Dévissez la (les) cassette(s) à tuyaux (1 à 3 par pompe) :
– Appuyez sur le support du bas (pos. 3).
– Vous pouvez à présent retirer la cassette avec le tuyau.
– Retirez l'ancien tuyau de la cassette et mettez-le au rebut.
– Nettoyez la cassette de tuyaux et la tête de soudage (pos. 1) avec un chiffon.
1
5

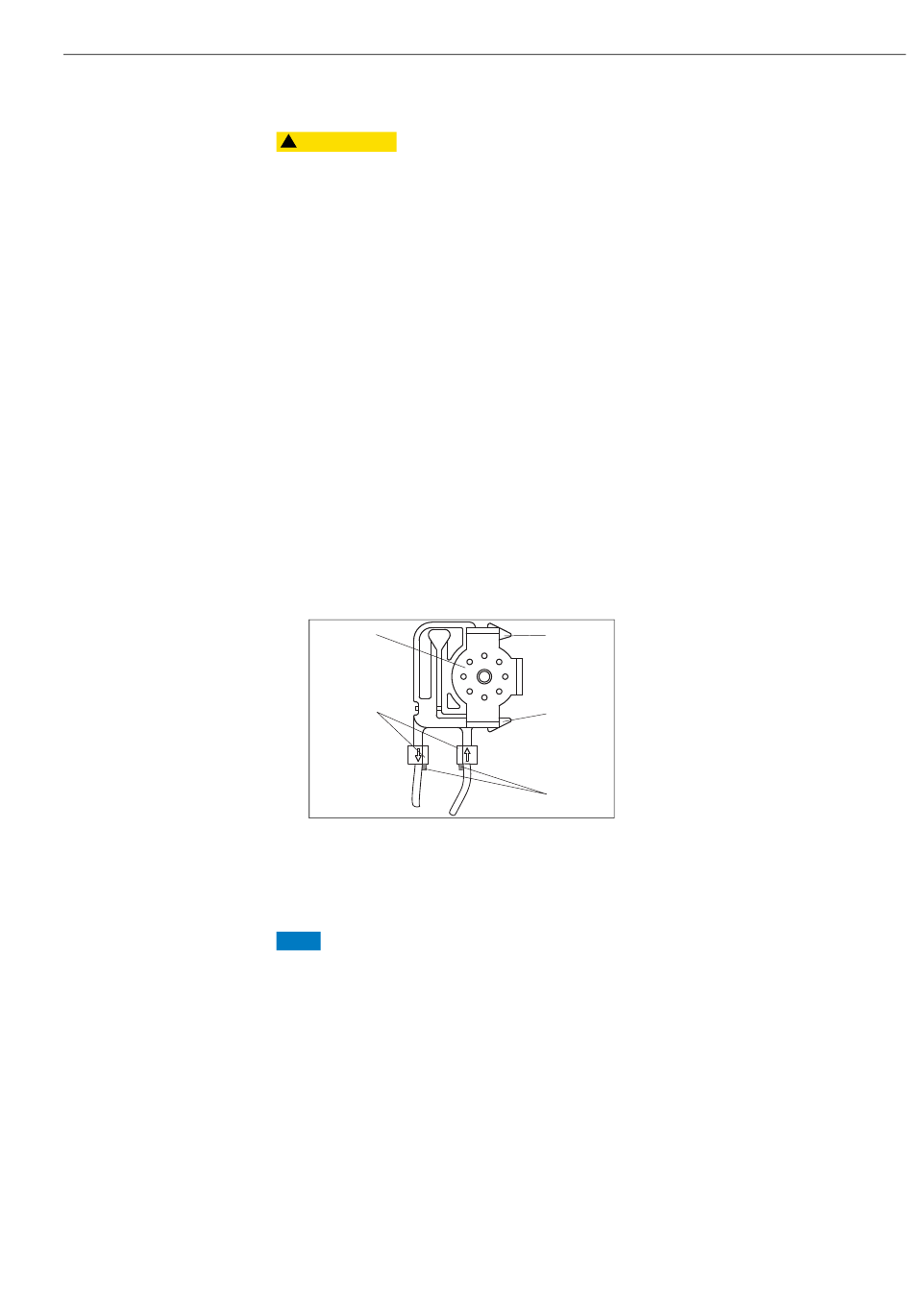

Fig. 18:
Pompe à réactifs
Montage des nouveaux tuyaux
1.
Graissez les nouveaux tuyaux de pompe et les têtes à galet avec de la graisse au silicone.
AVIS
Risque de confusion pouvant entraîner un dysfonctionnement
► Assurez-vous que les nouveaux tuyaux de pompe ont été correctement raccordés aux bornes de
raccordement.
► Pour les références de commande des tuyaux de pompe, voir chapitre "Suppression des défauts/
Pièces de rechange".
► Le tuyau en Fluran orange/orange doit être installé avec le réactif SI-3.
2.
Insérez les nouveaux tuyaux dans la cassette.
3.
Tirez le tuyau vers le bas aux deux extrémités, puis poussez le guide sur le tuyau dans celui du
raccord de la cassette. Assurez-vous que c'est correctement raccordé.
4.
Installez la cassette d'abord dans le support du haut (pos. 2) de la pompe, puis poussez-la dans
le support du bas (pos. 3).
Respectez l'ordre des cassettes de tuyaux dans la pompe.
1
Tête de soudage
2
2
Support supérieur de la cassette de tuyaux
3
Support inférieur de la cassette de tuyaux
4
Guide sur le tuyau d'aspiration
5
Raccord avec guide
3
4
a0001652
Maintenance
