Installations- und Benutzerhandbuch Rocher Pure
2.15.

Lage der Anschlussdose

A = vorgeschriebener Mindestabstand
1. Empfohlener Bereich für die Montage der Anschlussdose
2. In diesem Bereich wird eine Anschlussdose aus Silumin empfohlen.
3. In diesem Bereich darf keine Montage einer Anschlussdose erfolgen. Es dürfen ausschließlich
Silumin Anschlussdosen verwendet werden.
In anderen Bereichen sind hitzebeständige Anschlussdosen (bis 125 °C) und Anschlusskabel (bis 170 °C) zu
verwenden. Die Anschlussdose muss frei liegen. Wird die Anschlussdose in Bereich 2 oder 3 angebracht, müssen
Anweisungen und Vorschriften des örtlichen Elektrizitätsversorgers beachtet werden.
A
3.
2.

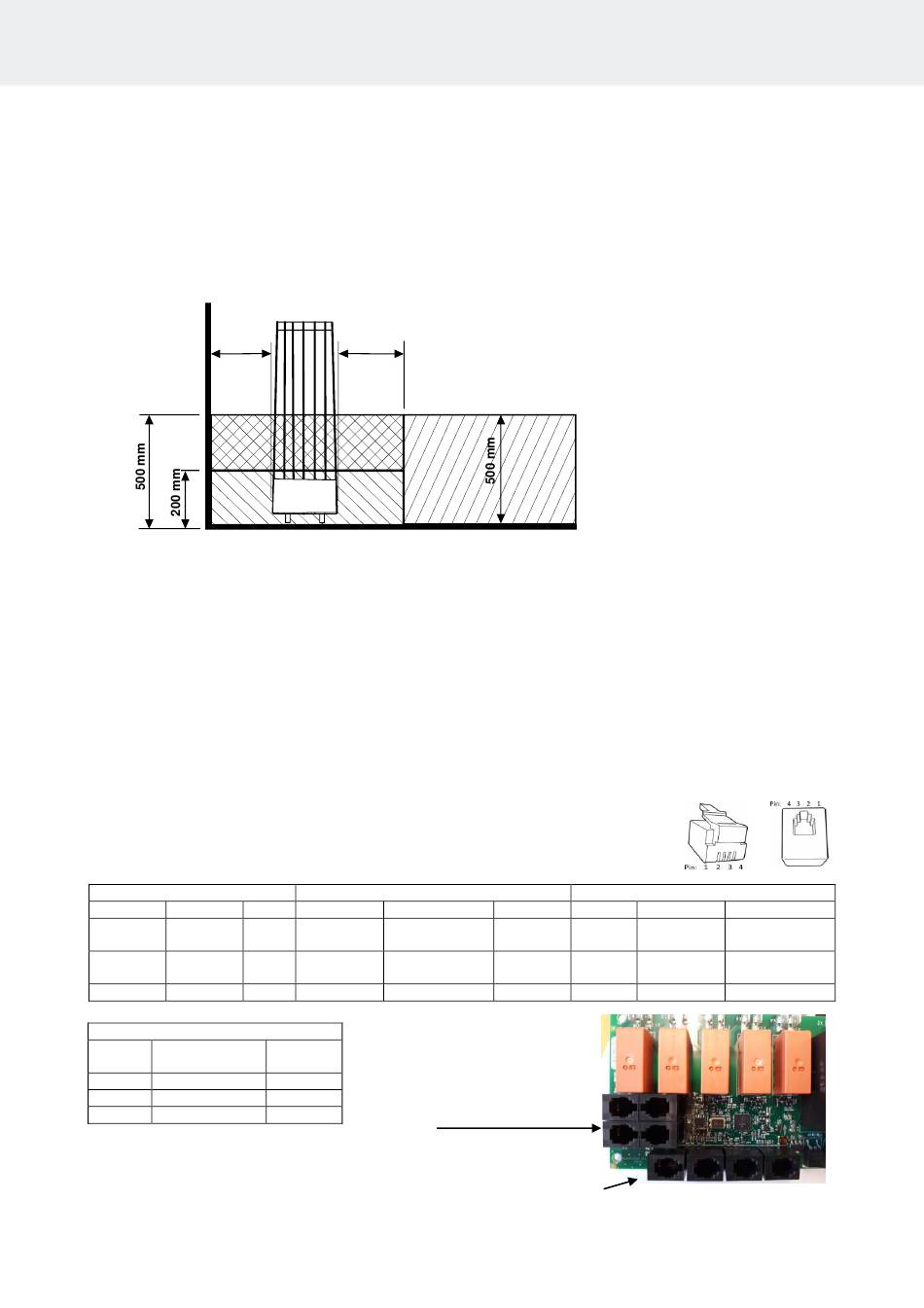

Abbildung 5 Lage der Anschlussdose für das Anschlusskabel im Saunaraum

2.16. Fernsteuerung

Der Heizgeräts kann über einen impulsgesteuerten Ruhekontakt fernbetätigt werden. Der Ruhekontakt wird an die An-
schlüsse 3 und 4 einer RJ10-Schaltplatine angeschlossen. Die empfohlene Kabelgröße ist AWG 24 oder 26. Die maximale
Länge eines Kabels mit AWG 24 beträgt 200 m bei Verwendung eines Pure-Steuergeräts.
Die maximale Länge eines Kabels mit AWG 26 beträgt 130 m bei Verwendung eines Pure-Steuergeräts.
Hinweis! Falls das Saunaheizgerät außerhalb der Sauna geregelt wird, ist gemäß der Saunanorm ein Türschalter
erforderlich.
Es besteht die Möglichkeit, eine Anzeigeleuchte an den Fernbedienungsschalter anzuschließen. Sie leuchtet auf, sobald der
Fernsteuerbefehl aktiviert wird. Die Anzeigeleuchte zeigt durch schnelles Blinken einen Fehler an, der durch eine länger als
5 Minuten geöffnete Saunatür hervorgerufen wird und zum automatischen Abschalten des Saunaheizgerätes führt.
Die Betriebsdauer des ferngesteuerten Saunaheizgerätes entspricht der am Steuergerät eingestellten Laufzeit (bei privater
Nutzung max. 6 Std.). Das Saunaheizgerät kann jederzeit mit der Fernbedienung ausgeschaltet werden.
2.17. Reihenfolge der RJ 10-Anschlüsse
HINWEIS: Falsche Anschlüsse können die Schaltplatine beschädigen.
Zusatzsensor (NTC)
Pin 1
Pin 2 NTC
10 kOhm
Pin 3 NTC
10 kOhm
Pin 4
Sensor (Sec/NTC)
Pin 1 Endbegrenzer
Pin 2 NTC 10 kOhm
Pin 3 NTC 10 kOhm
Pin 4 Endbegrenzer
Tabelle 3 Kopplungsreihenfolge von RJ 10 –
Steckverbindern zur Leiterplatte
A
3.
2.
Fernbedienschalter (ext. Schalter)
Pin 1
3,3 V Pin 2
CPU Pin 3 Zum Schalter
Pin 4 Zum Schalter
GND
(Masse)
3,3 V
CPU
10 V
Abbildung 6
1
Pin 1
Pin 2
GND Pin 3
(Masse)
12 V DC Pin 4
Steuergerät
RJ 10 Stecker
Reihenfolge der RJ 10-Anschlüsse. Sensor, Türschalter,
Fernbedienung, zusätzlicher NTC
Türschalter
Alarm-LED GND (Masse)
Türschalter GND (Masse)
Türschalter 12 V DC
11
