2.10. Sicherheitsabstände für das Saunaheizgerät
Eck- und Wandmontage: Der Sensor OLET 31 wird in einem Abstand von 40 mm von der Decke auf der Mittellinie des Heiz-
geräts an der Wand angebracht.
Alternativ kann der Sensor an der Decke über der Mitte des Heizgeräts montiert werden – die Anweisungen entnehmen Sie
dem nachstehenden Abschnitt „Mittige Montage".
Das Heizgerät muss am Boden oder an der Saunabank befestigt werden, um gleichmäßige Sicherheitsabstände zu erreichen.
OLET 31
60
Wandhalterung
Heizgerät-Montagepunkt
an Wand oder Saunabank
Dies ist ein Zubehörteil
0043272
Mittige Montage: Falls das Saunaheizgerät weiter
als 60 mm von einer Wand oder einer Ecke entfernt
installiert wird, ist das Montageverfahren immer die
mittige Montage. Das Heizgerät muss mit einer
Wandhalterung an den Bänken oder einer ähnlichen
Konstruktion befestigt werden. Der Sensor OLET 31
wird immer an der Decke angebracht.
OLET 31
A
60

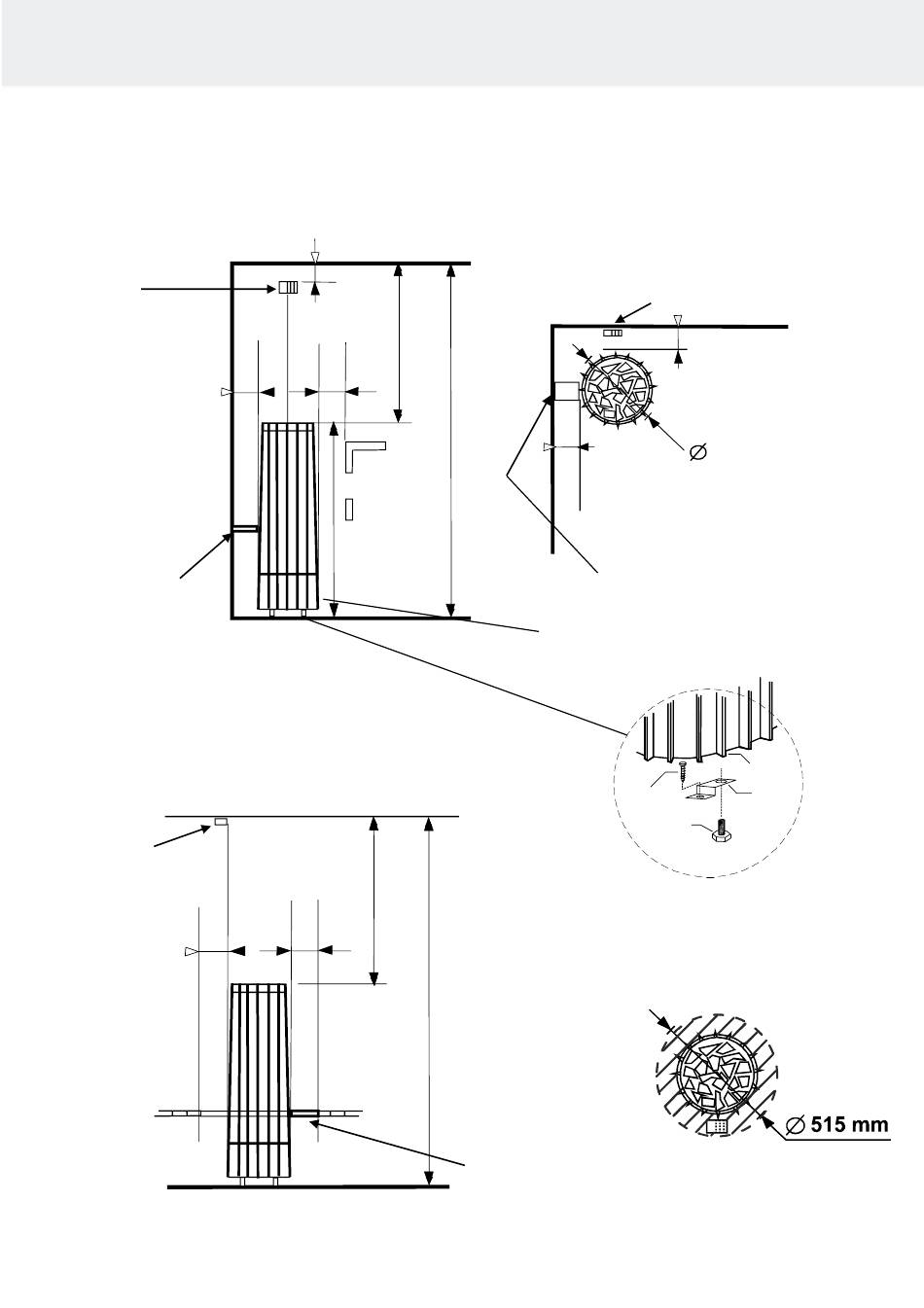

Abbildung 2 Sicherheitsabstände
40 *)
F
A
D
770
60
1900
1130
F
770
A
60
H
1900
*)
Absolute measurement
)
mm
H
Safety clearances between the bottom of
the sauna heater and a wall.
Floor fastener
mm
Wandhalterung
Heizgerät-Montagepunkt
an Wand oder Saunabank
Dies ist ein Zubehörteil
0043272
!
(must not be exceeded
or undershot)
OLET 31
*)
60
60
425 mm
mm
Wandhalterung
Heizgerät-Montagepunkt an
Wand oder Saunabank
Dies ist ein Zubehörteil
Hearters leg
Metal fastener
Adjustable leg
Fixing the sauna heater
on the floor. NOTE fixing
of two (2) legs
Position des Sensors
OLET 31 bei Montage an der
Decke über dem Heizgerät
innerhalb des 515-mm-
Durchmessers.
