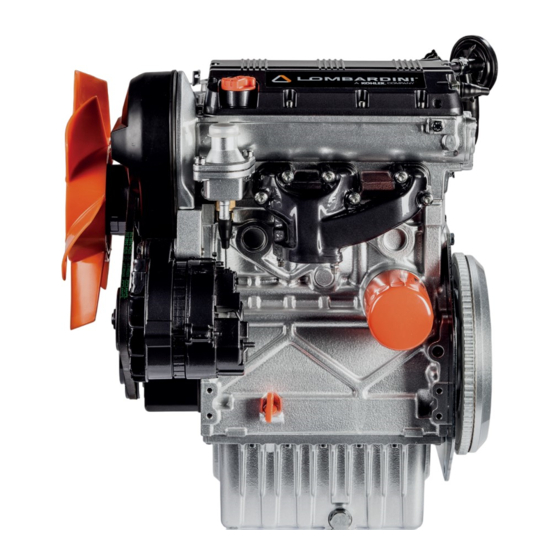

Kohler LOMBARDINI LDW 702 Emploi-Entretien

Kohler LOMBARDINI LDW 702 Emploi-Entretien

Masquer les pouces Voir aussi pour LOMBARDINI LDW 702:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
USO-MANUTENZIONE
EMPLOI-ENTRETIEN
USE-MAINTENANCE
BEDIENUNG-WARTUNG
USO-MANUTENCION
UTILIZAÇÃO-MANUNTENÇÃO
LDW 702
LDW 1003
LDW 1404

Publicité

Table des Matières
loading

Manuels Connexes pour Kohler LOMBARDINI LDW 702

Sommaire des Matières pour Kohler LOMBARDINI LDW 702

  • Page 1 USO-MANUTENZIONE EMPLOI-ENTRETIEN USE-MAINTENANCE BEDIENUNG-WARTUNG USO-MANUTENCION UTILIZAÇÃO-MANUNTENÇÃO LDW 702 LDW 1003 LDW 1404...
  • Page 2 REGISTRAZIONE MODIFICHE AL DOCUMENTO Qualsiasi modifica di questo documento deve essere registrata dall’ente compilatore, con la compilazione della tabella. ENREGISTREMENT DES MODIFICATIONS AU DOCUMENT Toute modification à ce document doit être enregistrée par l’organisme rédacteur à travers la compilation du tableau. REGISTRATION OF MODIFICATIONS TO THE DOCUMENT Any modifications to this document must be registered by the drafting body, by completing the following table.
  • Page 3 Scopo del manuale Objet du manuel • Questo manuale contiene le istruzioni necessarie ad eseguire un corretto uso e una • Ce manuel contient les instructions nécessaires pour faire un bon usage et le bon corretta manutenzione del motore, quindi deve essere sempre disponibile, in modo tale entretien du moteur, il doit toujours être disponible, de sorte que vous puissiez le da poterlo consultare all’occorrenza.
  • Page 4 Zweck des Handbuchs Manual’s purpose • Das vorliegende Handbuch enthält die notwendigen Anweisungen für eine korrekte • This manual contains the instructions needed to carry out a proper use and maintenance Verwendung und eine korrekte Wartung des Motors und hat deshalb immer zur Verfügung of the engine, therefore it must always be available, for future reference when required.
  • Page 5 Objectivo do manual Finalidad del manual • Este manual contém as instruções necessárias para o uso correto e para a correta • Este manual contiene las instrucciones necesarias para hacer un uso adecuado y el mantenimiento adecuado del motor, por lo que siempre debe estar disponible, de modo manutenção do motor, portanto, deve estar sempre disponível para ser consultado sempre que houver necessidade.

  • Page 6: Table Des Matières

    INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE Norme per il sollevamento motore - Consignes pour le soulèvement du moteur - Regulations for lifting the engine - Vorschriften für den Hub des Motors - Normas para levantar el motor - Normas para a - Premessa ......................12 elevação do motor ...................50 - Preface ......................13...
  • Page 7 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE Sequenze API / MIL - Sequences API / MIL Rifornimento liquido di raffreddamento - Ravitaillement liquide API / MIL Sequences - API / MIL-Sequenzen Réfrigérant - Coolant refueling - Kühlflüssigkeit auffüllen. Secuencias API / MIL - Sequências API / MIL ..........65 Suministración liquido para refrigeración.
  • Page 8 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE Controllo livello liquido di raffreddamento - Contrôle niveau liquide Controllo tubo in gomma aspirazione (filtro aria collettore aspirazione). réfrigérant - Coolant level check - Prüfen des Kühlflüssigkeitsstands. Contrôle tuyau d’asoiration en caoutchouc (filtre à...
  • Page 9 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE Pulizia serbatoio combustibile - Nettoyage du réservoir à combustible. - Tabelle mit möglichen störungen aufgrund bestimmter symptome Fuel tank cleaning - Reinigung Kraftstofftank - Limpieza del - Tabla de posibles anomalias en función de los sintomas depósito de combustible - Limpeza do depósito do combustível.
  • Page 10 INDICE - TABLE DES MATIERES - INDEX - INHALTS/VERZEICHNIS - INDICE - INDÍCE Circuito lubrificazione - Circuit de graissage Lubricating system - Schmierölkreislau. Circuito de lubrificación - Circuito lubrificação ........150 Scheda di garanzia Carte de garantie. Circuito di raffreddamento - Circuit de refroidissement Warranty card.
  • Page 11 NOTE - NOTES - NOTE - BEMERKUNG - NOTAS - NOTA UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...

  • Page 12: Premessa

    - Per assistenza e ricambi rivolgersi a stazioni di servizio autorizzate. - Per ordini ricambi precisare i seguenti dati: TIPO E MATRICOLA DEL MOTORE - Versione (K) - sulla targhetta motore - La lista completa e aggiornata dei centri assistenza autorizzati Kohler si può consultare sul sito web: www.kohlerengines.com &...

  • Page 13: Preface

    - Pour commandes pièces détachées indiquer les données suivantes: TYPE ET MATRICULE DU MOTEUR - Version (K) - sur la plaque moteur - La liste complète et mise à jour des centres d’assistance autorisés Kohler peut être consultée sur le site Internet : www.kohlerengines.com...

  • Page 14: Preface

    - For any spare parts order please specify following details: ENGINE TYPE AND SERIAL NUMBER - Version (K) - on the engine name plate - The complete and updated list of authorized Kohler service centers can be found on our web site: www.kohlerengines.com...

  • Page 15: Einleitung

    - Für Service und Ersatzteile bitten wir, sich an autorisierte Werkstätte zu wenden. - Für Ersatzteilebestellungen sind folgende Daten bekannt zu geben: MOTOR-TYP UND-NUMMER - Version (K) - Typenschild am Motor - Die vollständige und aktualisierte Liste der autorisierten Kundendienststellen von Kohler findet sich auf der Webseite: www.kohlerengines.com &...

  • Page 16: Premisa

    - Para pedir repuestos indicar: TIPO Y NUMERO DEL MOTOR - Versión (K) - en la chapa de caracteristica motor - La lista completa y actualizada de los centros de asistencia autorizados Kohler puede consultarse en el sitio web: www.kohlerengines.com &...

  • Page 17: Preâmbulo

    - Para asistência e recâmbios dirigir-se às estações de servício autorizadas. - Para pedidos de recâmbios precisar: TIPO E NUMERO DO MOTOR - Versión (K) - sobre a tabuletazinha do motor - A lista completa e atualizada dos centros de assistência autorizadas Kohler é possível consultar no website: www.kohlerengines.com &...

  • Page 18: Manutenzione Ordinaria/Straordinaria

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO MANUTENZIONE ORDINARIA / STRAORDINARIA ENTRETIEN ORDINAIRE / EXTRAORDINAIRE ORDINARY / EXTRAORDINARY MAINTENANCE ORDENTLICHE / AUSSERORDENTLICHE WARTUNG MANUTENCION ORDINARIA / EXTRAORDINARIA MANUNTENAÇÃO NORMAL / ESPECIAL - Gli intervalli di manutenzione preventiva qui riportati sono validi per l’utilizzo del motore fatto funzionare in condizioni di esercizio normali e con combustibile e olio conformi alle caratteristiche tecniche riportate in questo manuale.
  • Page 19 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO MANUTENZIONE STRAORDINARIA - ENTRETIEN EXTRAORDINAIRE - EXTRAORDINARY MAINTENANCE AUSSERORDENTLICHE WARTUNG - MANUTENCION EXTRAORDINARIA - MANUNTENAÇÃO ESPECIAL Sostituzione olio motore. Sostituzione filtro olio. SOLO DOPO LE PRIME 50 ORE. Remplacement huile moteur. Remplacement filtre à...
  • Page 20 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO CONTROLLO - CONTRÔLE - CHECK - KONTROLLE - COMPROBACÌON - CONTRÔLE DESCRIZIONE OPERAZIONE - DESCRIPTION DE L’OPÉRATION Periodicità X ore - Frequence X heures Frequency X hours - Wartungsperioden X stunden OPERATION DESCRIPTION - BESCHREIBUNG DES ARBEITSVORGANGS Periodo X horas - Frequencia X horas DESCRIPCIÓN DE LA OPERACIÓN - DESCRIÇÃO DA OPERAÇÃO...
  • Page 21 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO ( □ ) - Quando si rimuove la cinghia distribuzione è necessario sostituirla anche se non ha terminato il periodo di moto previsto. - In caso di scarso utilizzo: ogni 4 anni - Lorsqu’on démonte la courroie de distribution, il est nécessaire de la remplacer, même si sa période de fonctionnement prévue à...
  • Page 22 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO SOSTITUZIONE - REMPLACEMENT - REPLACEMENT - AUSWECHSELN - SUSTITUCIÓN - SUBSTITUIÇÃO DESCRIZIONE OPERAZIONE - DESCRIPTION DE L’OPÉRATION Periodicità X ore - Frequence X heures Frequency X hours - Wartungsperioden X stunden OPERATION DESCRIPTION - BESCHREIBUNG DES ARBEITSVORGANGS Periodo X horas - Frequencia X horas DESCRIPCIÓN DE LA OPERACIÓN - DESCRIÇÃO DA OPERAÇÃO...
  • Page 23 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA NORME DI SICUREZZA NORMES DE SÉCURITÉ SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN NORMAS DE SEGURIDAD NORMAS DE SEGURANÇA UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...

  • Page 24: Norme Di Sicurezza - Normes De Sécurité Safety Regulations - Sicherheitsvorschriften Normas De Seguridad - Normas De Segurança

    NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA NOTE GENERALI • Variazioni ai parametri funzionali del motore, alle siano state prese precauzioni specifiche adeguate e registrazioni di portata combustibile e di velocità di chiaramente indicate e certificate per la macchina.
  • Page 25 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA funzionamento in climi rigidi per facilitare l’avviamento è indumenti e occhiali protettivi. Nel caso sia prevista una consentito mescolare al gasolio del petrolio (o kerosene), elettroventola non avvicinarsi a motore caldo perché...
  • Page 26 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVVERTENZA AVVERTENZA AVVERTENZA AVVERTENZA L’avviamento accidentale del motore Le parti rotanti possono provocare monossido carbonio può componenti caldi possono può provocare gravi lesioni personali gravi lesioni personali.
  • Page 27 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVVERTENZA AVVERTENZA AVVERTENZA ATTENZIONE combustibile esplosivo può esplosivo può provocare I fluidi sotto alta pressione possono scosse elettriche possono provocare incendi e gravi ustioni. incendi e gravi ustioni.

  • Page 28: Instructions Pour La Sécurité

    NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA INFORMATIONS GÉNÉRALES opère sur la base des documents existants. • Le moteur ne peut fonctionner dans des locaux dans lesquels se trouvent des matériaux infiammables, •...
  • Page 29 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA et le laisser refroidir. Ne pas intervenir lorsque le moteur indiquées dans le livret d’emploi du moteur et/ou de la est polluant: il doit donc être éliminé en respectant est en marche.
  • Page 30 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Un démarrage accidentel risque de Les pièces en rotation peuvent causer L’oxyde carbone peut Les pièces chaudes peuvent causer provoquer de graves blessures ou de graves blessures.
  • Page 31 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT ATTENTION Le carburant explosif peut causer des Les gaz explosifs peuvent causer Les liquides à haute pression peuvent décharge électrique peut...

  • Page 32: Safety Instructions

    NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA GENERAL NOTES are made to the engine’s functional parameters or to the from the machine to prevent any danger resulting from fuel flow rate adjustments and speed of rotation, if seals its operation.
  • Page 33 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA be filled with oil. • Take care when removing the oil filter as it may be hot. • Since the oil must be emptied out while the engine is still •...
  • Page 34 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNING WARNING WARNING WARNING Accidental Starts can cause severe Rotating Parts can cause severe Carbon Monoxide can cause severe Hot Parts can cause severe burns. injury or death.
  • Page 35 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNING WARNING WARNING ATTENTION Fuel can cause fires and severe Explosive Gas can cause fires and High Pressure Fluids can puncture Electrical Shock can cause injury.
  • Page 36 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ALLGEMEINE ANMERKUNGEN und vor allem für die auβerordentliche Wartung, die Raümen sarten. Beim Verbrennungprozesses im des nur von Personen vorgenommen werden darf, die motors entsteht Kohlenmonoxyd, ein geruchloses und speziel von LOMBARDINI eingewiesen sind und auf der hochgiftiges Gas.
  • Page 37 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA offenem Feuer verboten. an Rotationsstellen beimhalten, ist die bat terie hohe Temperatur haben kann (Verbrennungsgefahr). abzuklemmen, damit zufällige Kurzschlüsse und das •...
  • Page 38 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNUNG WARNUNG WARNUNG WARNUNG Versehentliche Starts können Rotierende Teile können schwere Kohlenmonoxid kann zu starker Übel- Heiße Teile können schwere schwere Verletzungen oder Verletzungen verursachen.
  • Page 39 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA WARNUNG WARNUNG WARNUNG ACHTUNG Explosiver Kraftstoff kann Brände Explosives kann Brände Flüssigkeiten, die unter hohem Druck Elektrische Schläge können schwere Verbrennungen schwere Säureverätzungen herausspritzen, können in die Haut...

  • Page 40: Instrucciones De Seguridad

    NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA NOTAS GENERALES para las operaciones de mantenimiento ordinarias y, cerrados o escasamente ventilados: la combustión sobre todo, para las extraordinarias. En este último caso genera monóxido de carbono, un gas inodoro y altamente habrá...
  • Page 41 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA • Antes da la puesta en marcha, retirar los eventuales después de cada rellenado. El deposito no debe llenarse frío. Habrá que tener cuidado en el caso de que estén dispositivos que se hubiesen utilizado para el nunca hasta el borde, sino que hay que dejar libre una mezclados líquidos que contienen nitritos con otros...
  • Page 42 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTENCIA ADVERTENCIA ADVERTENCIA ADVERTENCIA Los arranques accidentales pueden Las piezas rotatorias pueden causar El monóxido de carbono puede Las piezas calientes pueden causar provocar lesiones graves o la muerte.
  • Page 43 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTENCIA ADVERTENCIA ADVERTENCIA PRECAUCIÓN La explosión del carburante puede El gas explosivo puede provocar Los líquidos a alta presión pueden Las descargas eléctricas pueden provocar incendios y quemaduras incendios y quemaduras graves por perforar la piel y provocar lesiones...

  • Page 44: Intrucções De Segurança

    NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA NOTAS GERAIS Lombardini e trabalhar de acordo com os manuais o escape do motor seja livre pode atingir a perda do existentes.
  • Page 45 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA retiradas previamente. No caso do funcionamentoem requisitos de respeito ao meio ambiente. climas extremos, para facilitaro arranque é permitido • A temperatura do filtro de óleo merece uma especial IMPORTANTE misturar petróleo (ou querosene) com o gasóleo.
  • Page 46 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTÊNCIA ADVERTÊNCIA ADVERTÊNCIA ADVERTÊNCIA Arranques acidentais podem As Peças Rotativas podem causar O Monóxido de Carbono pode causar As Peças Quentes podem causar causar ferimentos graves ou morte.
  • Page 47 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA ADVERTÊNCIA ADVERTÊNCIA ADVERTÊNCIA AVISO Combustível Explosivo pode Gás Explosivo pode causar Fluidos de Alta Pressão podem perfurar O Choque Eléctrico pode causar causar incêndios e queimaduras incêndios e queimaduras de ácido a pele e causar ferimentos graves ou...
  • Page 48 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA - Legenda dei pittogrammi per la sicurezza presenti o sul motore o all’interno del libretto Uso e manutenzione - Légende des pictogrammes de sécurité se trouvant sur le moteur ou dans le manuel d’utilisation et d’entretien - Explanation of the safety pictograms that can be found on the engine or in the Operation and Maintenance handbook - Legende der Sicherheits-Piktogramme, die auf dem Motor angebracht oder im Betriebs- und Wartungshandbuch abgebildet sind - Descripción de los pictogramas de seguridad que se encuentran en el motor o en el manual de uso y mantenimiento...
  • Page 49 NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA - Indicazioni dei punti sul motore dove sono applicati i pittogrammi per la sicurezza - Indications des points sur le moteur où les pictogrammes de sécurité sont appliqués - Indications regarding the points on the engine where the safety pictograms are placed - Angabe der Stellen, an denen die Sicherheits-Piktogramme auf dem Motor angebracht sind - Indicaciones de los puntos del motor en los que se encuentran los pictogramas de seguridad...

  • Page 50: Norme Per Il Sollevamento Motore - Consignes Pour Le Soulèvement Du Moteur - Regulations For Lifting The Engine Vorschriften Für Den Hub Des Motors - Normas Para Levantar El Motor - Normas Para A Elevação Do Motor

    NORME DI SICUREZZA - NORMES DE SÉCURITÉ - SAFETY REGULATIONS SICHERHEITSVORSCHRIFTEN - NORMAS DE SEGURIDAD - NORMAS DE SEGURANÇA Norme per il sollevamento motore - Consignes pour le soulèvement du moteur - Regulations for lifting the engine Vorschriften für den Hub des Motors - Normas para levantar el motor - Normas para a elevação do motor - Prima di rimuovere il motore dalla macchina su cui è...
  • Page 51 IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR IDENTIFICAZIONE MOTORE IDENTIFICATION MOTEUR ENGINE TYPE IDENTIFIZIERUNGSDATEN IDENTIFICACION DEL MOTOR IDENTIFICAÇÃO DO MOTOR UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...

  • Page 52: Identificazione Motore - Identification Moteur Engine Type - Identifizierungsdaten Identificacion Del Motor - Identificação Do Motor

    IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR Tipo motore Giri/1’ Type moteur Tours/mn Engine type r/min Motortype Eingestellte Drehzahl Tipo motor R.p.m. Tipo do motor Voltas 1’ Matricola identificazione motore Codice cliente Matricule d’identification moteur Code client...
  • Page 53 IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR - Targhetta per Norme EPA applicata sul cappello bilancieri Esempio di compilazione - Exemple sur la compilation - Compilation example - Plaquette d’identification pour Normes EPA appliquée sur la chape balanciers Beispiel - Ejemplo de rellenado - Exemplo de preenchimento - Name plate for EPA rules applied on rocker-arm cap - Auf der Kipphebelabdeckung angebrachtes Schild für EPA-Richtlinien...
  • Page 54 IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...
  • Page 55 IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR Punto sollevamento lato volano Point de levage côté volant Lifting point on the flywheel side Punto sollevamento lato ventola Point de levage côté ventilateur Lifting point on the fan side Foro caricamento olio Trou de ravitaillement d’huile...
  • Page 56 IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...
  • Page 57 IDENTIFICAZIONE MOTORE - IDENTIFICATION MOTEUR - ENGINE TYPE IDENTIFIZIERUNGSDATEN - IDENTIFICACION DEL MOTOR - IDENTIFICAÇÃO DO MOTOR Hubpunkt Schwungradseite Punto de levantamiento lado volante Ponto de elevação lado volante Hubpunkt Lüfterradseite Punto de levantamiento lado ventilador Ponto de elevação lado ventilador Öleinfüllöffnung Orificio de carga de aceite Furo de abastecimento do óleo...

  • Page 58: Caratteristiche - Caracteristiques - Characteristics - Technische Daten - Caracteristicas - Caracteristicas

    CARATTERISTICHE - CARACTERISTIQUES - CHARACTERISTICS TECHNISCHE DATEN - CARACTERISTICAS - CARACTERÍSTICAS UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...

  • Page 59: Dimensioni D'ingombro - Mesures D'encombrement Overall Dimension - Einbaumaße Dimensione Exteriores - Dimenções Exteriores

    CARATTERISTICHE - CARACTERISTIQUES - CHARACTERISTICS TECHNISCHE DATEN - CARACTERISTICAS - CARACTERÍSTICAS COPPA OLIO STANDARD IN LAMIERA CARTER D’HUILE EN TÔLE STANDARD SHEET METAL STANDARD OIL SUMP STANDARD BLECHÖLWANNE CÁRTER DE ACEITE STANDARD EN PLANCHA CÁRTER DE ÓLEO STANDARD EM CHAPA LDW 702 DIMENSIONI D’INGOMBRO DIMENSIONI mm - MESURES mm - DIMENSION mm - EINBAUMAßE mm - DIMENSIONE mm - DIMENÇÕES (mm)
  • Page 60 CARATTERISTICHE - CARACTERISTIQUES - CHARACTERISTICS TECHNISCHE DATEN - CARACTERISTICAS - CARACTERÍSTICAS COPPA OLIO STANDARD IN LAMIERA CARTER D’HUILE EN TÔLE STANDARD SHEET METAL STANDARD OIL SUMP STANDARD BLECHÖLWANNE CÁRTER DE ACEITE STANDARD EN PLANCHA CÁRTER DE ÓLEO STANDARD EM CHAPA LDW 1003 DIMENSIONI D’INGOMBRO DIMENSIONI mm - MESURES mm - DIMENSION mm - EINBAUMAßE mm - DIMENSIONE mm - DIMENÇÕES (mm)
  • Page 61 CARATTERISTICHE - CARACTERISTIQUES - CHARACTERISTICS TECHNISCHE DATEN - CARACTERISTICAS - CARACTERÍSTICAS COPPA OLIO STANDARD IN LAMIERA CARTER D’HUILE EN TÔLE STANDARD SHEET METAL STANDARD OIL SUMP STANDARD BLECHÖLWANNE CÁRTER DE ACEITE STANDARD EN PLANCHA CÁRTER DE ÓLEO STANDARD EM CHAPA LDW 1404 DIMENSIONI D’INGOMBRO DIMENSIONI mm - MESURES mm - DIMENSION mm - EINBAUMAßE mm - DIMENSIONE mm - DIMENÇÕES (mm)

  • Page 62: Uso Dell'olio - Emploi De L'huile - Oil Usage - Bedienung Schmieröle Utilisacion De Aceite - Utilização De Oleo

    OLIO PRESCRITTO - HUILE INDIQUÈE - PRESCRIBED LUBRICANT VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO USO DELL’OLIO EMPLOI DE L’HUILE OIL USAGE BEDIENUNG SCHMIERÖLE UTILISACION DE ACEITE UTILIZAÇÃO DE OLEO L’olio motore esausto può essere causa di cancro alla pelle se lasciato ripetutamente a En outre, il est dangereux d’introduire de l’huile au-delà...
  • Page 63 OLIO PRESCRITTO - HUILE INDIQUÈE - PRESCRIBED LUBRICANT VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO Use proper lube oil preserve your engine. Nothing affects the performance and durability of causerà un desgaste ràpido de la camisa del cilindro, de los cojinetes u otros componentes your engine more than the lube oil you use.

  • Page 64: Vorgesschriebene Schmieröle - Aceite Recomendado Óleo Recomendado

    OLIO PRESCRITTO - HUILE INDIQUÈE - PRESCRIBED LUBRICANT VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO OLIO PRESCRITTO - HUILE INDIQUÈE - PRESCRIBED LUBRICANT VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO specifications specifiche AGIP SINT 2000 API SJ / CF 4 spécification ACEA A3-96 B3-96 Spezifikation...

  • Page 65: Sequenze Api / Mil - Sequences Api / Mil Api / Mil Sequences - Api / Mil-Sequenzen Secuencias Api / Mil - Sequências Api / Mil

    OLIO PRESCRITTO - HUILE INDIQUÈE - PRESCRIBED LUBRICANT VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO SEQUENZE API / MIL - SEQUENCES API / MIL - API / MIL SEQUENCES - API / MIL-SEQUENZEN - SECUENCIAS API / MIL - SEQUÊNCIAS API / MIL A.P.I ( American Petroleum Institute ) - Specifica militare U.S.A.
  • Page 66 OLIO PRESCRITTO - HUILE INDIQUÈE - PRESCRIBED LUBRICANT VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO - Se si utilizza olio di qualità inferiore a quello prescritto sostituirlo ogni 125 ore per la coppa standard e 150 per la coppa maggiorata. - Si l’huile utilisée est de qualité...

  • Page 67: Capacità Olio Motori - Capacitè Huile Moteurs - Engines Oil Capacity Ölinhalt-Motoren - Capacidad Aceite Motores - Capacidade De Oleo De Motores

    OLIO PRESCRITTO - HUILE INDIQUÈE - PRESCRIBED LUBRICANT VORGESCHRIEBENE SCHMIERÖLE - ACEITE RECOMENDADO - ÓLEO RECOMENDADO CAPACITÁ OLIO MOTORI FOCS - CAPACITÉ HUILE MOTEURS FOCS LDW 702 LDW 1003 LDW 1404 FOCS ENGINES OIL CAPACITY - ÖLINHALT-FOCS MOTOREN CAPACIDAD ACEITE MOTORES FOCS - CAPACIDADE DE OLEO DE MOTORES FOCS Coppa olio standard in lamiera.

  • Page 68: Rifornimento Combustibile - Ravitaillement Combustible - Refueling - Kraftstoff Einfüllen - Suministración Combustible Reabastecimiento Combustivel

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL Rifornimento combustibile Ravitaillement combustible. Refueling. Kraftstoff einfüllen. Suministración combustible. Reabastecimiento combustivel L’utilisation de combustible non recommandé pourrait endommager le moteur. Non fumare o usare fiamme libere durante le operazioni onde evitare esplosioni o incendi. I vapori di combustibile sono altamente tossici, effettuare le operazioni solo all’aperto o in N’utilisez pas du gazole sale ou des mélanges gazole-eau car ils créeraient des problèmes ambienti ben ventilati.
  • Page 69 COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL Den Kraftstoff vorschriftsmäßig entsorgen, weil er ein stark verschmutzender Stoff ist. Zum Nachfüllen von Kraftstoff sollte immer ein Trichter verwendet werden, damit kein Kraftstoff überläuft. Der Kraftstoff sollte auch gefiltert werden, damit kein Schmutz oder Staub in den Tank gelangt. Verwenden Sie Dieselkraftstoff für Kraftfahrzeuge.
  • Page 70 COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL - Non riempire completamente il serbatoio , ma tenersi a circa 1 cm dal livello massimo, onde permettere un certo movimento del carburante. Prima di avviare, asciugare eventuali fuoriuscite di carburante. - Il est conseillé...

  • Page 71: Purgado Del Circuito De Inyección - Disarejação

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL Disareazione - Svitare il bullone raccordo collegato al tubo proveniente dal rifiuto pompa iniezione. Desareation - Dévisser le boulon relié au tuyau provenant de l’évacuation de la pompe d’injection. Air bleeding - Unscrew the union bolt connected to the pipe coming from the injection pump overflow.
  • Page 72 COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL - Pompare il combustibile manualmente con la leva sulla pompa - Evitare tassativamente di azionare il comando manuale della pompa di alimentazione con il motore alimentazione meccanica. in rotazione. - Pomper le carburant manuellement avec le levier sur la pompe - Il est formellement interdit d’actionner la commande manuelle de la pompe d’alimentation avec le d’alimentation mécanique.

  • Page 73: Specifiche Combustibile

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL SPECIFICHE COMBUSTIBILE Acquistare il combustibile in piccole quantità e conservarlo in contenitori adeguati e puliti. La pulizia del combustibile previene l’ostruzione degli iniettori. Non riempire completamente il serbatoio combustibile. Lasciare spazio al combustibile per espandersi. Pulire immediatamente ogni fuoriuscita di combustibile durante il rifornimento. Non conservare mai il combustibile in contenitori galvanizzati;...

  • Page 74: Spécifications Du Carburant

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL SPÉCIFICATIONS DU CARBURANT Acheter le carburant en petites quantités et le conserver dans des conteneurs propres et adéquats. Le nettoyage du carburant empêche les injecteurs de se boucher. Ne pas remplir complètement le réservoir à...

  • Page 75: Fuel Recommendations

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL FUEL RECOMMENDATIONS Purchase diesel fuel in small quantities and store in clean, approved containers. Clean fuel prevents the diesel fuel injectors and pumps from clogging. Do not overfill the fuel tank. Leave room for the fuel to expand.

  • Page 76: Spezifikationen Für Den Kraftstoff

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL SPEZIFIKATIONEN FÜR DEN KRAFTSTOFF Der Kraftstoff sollte in kleinen Mengen gekauft und in geeigneten und sauberen Behältern gelagert werden. Die Verwendung von gereinigtem Kraftstoff beugt der Verstopfung der Einspritzdüsen vor. Der Kraftstofftank sollte nicht vollständig gefüllt werden. Die Ausdehnung des Kraftstoffs sollte ermöglicht werden. Bei Kraftstoffaustritten während dem Betanken sollten diese unverzüglich entfernt werden.

  • Page 77: Especificaciones Del Combustible

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL ESPECIFICACIONES DEL COMBUSTIBLE Comprar el combustible en pequeñas cantidades y guardarlo en recipientes adecuados y limpios. La limpieza del combustible previene la obstrucción de los inyectores. No llenar completamente el depósito de combustible. Dejar espacio para que el combustible pueda expandirse. Limpiar inmediatamente los derrames de combustible durante el rellenado. No conservar jamás el combustible en recipientes galvanizados;...

  • Page 78: Especificaçôes Do Combustivel

    COMBUSTIBILE - COMBUSTIBLE - FUEL - KRAFSTOFF - COMBUSTIBLE - COMBUSTIVEL ESPECIFICAÇÕES DO COMBUSTÍVEL Adquira combustível em pequenas quantidades e guarde-o em recipientes adequados e limpos. A limpeza do combustível evita a obstrução dos injectores. Não encha completamente o depósito do combustível. Deixe espaço para que o combustível se expanda. Limpe imediatamente sempre que ocorrer uma saída de combustível durante o abastecimento. Nunca guarde o combustível em recipientes galvanizados;...

  • Page 79: Uso - Emploi - Use - Bedienung - Utilisacion - Utilização

    USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO EMPLOI BEDIENUNG UTILISACION UTILIZAÇÃO Il rifornimento e il controllo livello olio deve essere effettuato a motore spento, freddo Für die Vorgänge zum Tanken und zur Ölstandkontrolle muss sich der Motor in e con il motore in posizione orizzontale.

  • Page 80: Rifornimento Olio Motore - Ravitaillement Huile Moteur

    USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Il motore può danneggiarsi se fatto lavorare con insufficiente olio. É inoltre pericoloso immettere troppo olio perchè la sua combustione può provocare Rifornimento olio motore. un brusco aumento della velocità di rotazione. Ravitaillement huile moteur.
  • Page 81 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Controllare che il livello sia quasi al massimo. Reinserire in modo corretto l’asta livello olio e rimettere il tappo. - Verifier que le niveau soit presque au maximum. Remettre correctement en place la jauge d’huile. - Make sure that is nearly at max.

  • Page 82: Rifornimento Liquido Di Raffreddamento - Ravitaillement Liquide

    USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Rifornimento liquido di Il circuito di raffreddamento a liquido è in pressione, non effettuare controlli prima che il motore si sia raffreddato ed anche in quel caso aprire con raffreddamento.
  • Page 83 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Si raccomanda di usare liquido anticongelante e protettivo AGIP ANTIFREEZE SPEZIAL miscelato con acqua possibilmente decalcificata. Il punto di congelamento della miscela refrigerante è in funzione della concentrazione del prodotto in acqua. Si consiglia pertanto una miscela diluita al 50 % che garantisce un grado di protezione generale.
  • Page 84 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Togliere il tappo e versare il liquido nel radiatore. - Enlever le bouchon et verser le liquide dans le radiateur. - Remove cap and pour coolant into radiator. - Deckel öffnen und Kühlflüssigkeit einfüllen.

  • Page 85: Disareazione Del Circuito Di Raffreddamento

    USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO Disareazione del circuito di raffreddamento - Dèsaèration du circuit de refroidissement Air bleeding of cooling circuit - Entlüftung des Kühlkreislaufs Desaereación del cicuito de refrigeración - Desgaseificação do circuito de arrefecimento - Avviare il motore senza tappo sul radiatore o sul serbatoio compensatore, e tenerlo in funzione, al minimo regime di rotazione, per consentire al liquido refrigerante di sostituirsi alle bolle d‘aria rimaste all‘interno del circuito.

  • Page 86: Avviamento - Demarrage - Starting - Anlassen

    USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO AVVIAMENTO DEMARRAGE STARTING ANLASSEN ARRANQUE AVIAMENTO - Azionare il motorino di avviamento per non più di 20 secondi consecutivi: se il motore non si avvia attendere un minuto prima di ripetere la manovra di avviamento. Nel caso in cui il motore non si avvii dopo due tentativi di avviamento conviene consultare la tabella a pag.
  • Page 87 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO - 1° Scatto - Accensione spie. - Avviare il motore dopo lo spegnimento della spia preriscaldo candelette. Position - Eclairage des témoins. - Démarrez le moteur quand le témoin des bougies de préchauffage s’éteint,. - First position - Warning light on.

  • Page 88: Descrizione Delle Spie - Description Des Voyants

    USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO DESCRIZIONE DELLE SPIE - DESCRIPTION DES VOYANTS – INDICATORS DESCRIPTION BESCHREIBUNG DER KONTROLLLAMPEN - DESCRIPCIÓN DE LOS TESTIGOS – DESCRIÇÃO DOS INDICADORES LUMINOSOS Spia protezione motore - Voyant de protection moteur - Engine protection indicator light - Kontrolllampe Motorschutzschalter Testigo de la protección del motor - Indicador luminoso de protecção do motor (Colore verde - Couleur vert - Green colour - Farbe grün - Color verde - Cor verde) - Si accende quando il motore è...
  • Page 89 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO Caso aconteça uma das três funções importantes para o motor como: a pressão de óleo baixa ( ), a temperatura do líquido refrigerante demasiado elevada ( ) ou o filtro de ar entupido ( );...
  • Page 90 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO Spia pressione olio -Voyant pression de l’huile - Oil pressure indicator - Kontrolllampe Öldruck - Testigo presión aceite - Indicador luminoso de pressão do óleo (Colore rosso - Couleur rouge - Red colour - Farbe rot - Color rojo - Cor vernelha) - Si accende in caso di insufficiente pressione olio.
  • Page 91 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO Ce voyant est situé dans tous les tableaux de commande, mais son fonctionnement dépend du type d’application. This indicator light is on all our control panels, but its function depends on the application type. Diese Kontrolllampe befindet sich auf allen unseren Schaltkästen, ihre Funktion hängt jedoch von der jeweiligen Anwendungsart ab.
  • Page 92 USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO - Queda encendido durante el precalentamiento (el tiempo de precalentamiento varía de acuerdo con la temperatura ambiente: más largo en los periodos fríos y más corto en los periodos calientes).

  • Page 93: Dopo L'avviamento - Apres Le Demarrage - After Starting Nach Dem Anlassen - Despues Del Arranque - Depois Do Aviamento

    USO - EMPLOI - USE - BEDIENUNG - UTILISACION - UTILIZAÇÃO Tempo Temperatura DOPO L’AVVIAMENTO - Al minimo per qualche minuto come da tabella. Durée Température Time Temperature APRES LE DEMARRAGE Zeit Temperatur - Au minimum pendant quelques minuts d’après tableau. Tiempo Temperatura Tempo...
  • Page 94 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO MANUTENZIONE ENTRETIEN MAINTENANCE WARTUNG MANUTENCION MANUNTENAÇÃO Utilizzare solo ricambi originali. L’ uso di particolari non originali potrebbe causare Es sollten nur original Ersatzteile verwendet werden. Werden andere als Originalersatzteile prestazioni non corrette e scarsa longevità.
  • Page 95 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO The used engine oil can cause skin-cancer if kept frequently in contact for prolonged periods. If contact with oil cannot be avoided, wash carefully your hands with water and soap as soon as possible.

  • Page 96: Engine Oil Level Check - Ölstanddaten-Kontrolle. Comprobación Nivel Aceite Del Motor - Contrôle Nivel Óleo Do Motor

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Il rifornimento e il controllo livello olio deve essere effettuato con il motore in posizione orizzontale. - Controllo livello olio motore. - C o n t r ô l e n i v e a u h u i l e - Le ravitaillement et le contrôle du niveau d’huile doit être fait avec le moteur sur une surface plane.

  • Page 97: Comprobar Nivel Liquido Para Refrigeración - Contrôle Nivel Liquido Esfriamento

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Controllo livello liquido di - Il circuito di raffreddamento a liquido è in pressione, non effettuare controlli prima che il motore si sia raffreddato ed anche in quel caso raffreddamento.

  • Page 98: Luftfilter-Kontrolle - Comprobar Filtre De Aire - Contrôle Filtro Ar

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO Con motori provvisti di serbatoio compensatore separato, introdurre il liquido fino al riferimento di livello massimo. Dans les moteurs dotés de réservoir compensateur séparé, ravitaillez jusqu’au repère de niveau maximum If the engine has no separate compensating tank, pour in fluid until reaching the maximum level mark.
  • Page 99 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Soffiare trasversalmente aria compressa sulla parte esterna, ed interna della cartuccia ad una pressione non superiore a 5 atm oppure in caso di necessità battendo ripetutamente la parte frontale della cartuccia sopra una superficie piana. - Souffler l’air comprimé...
  • Page 100 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Accertarsi che il filtro sia montato in modo corretto per evitare che polvere ed altro possono entrare nei condotti aspirazione. - Vérifier que le filtre est monté correctement pour empêcher à la poussière ou autres saletés de pénétrer dans les conduits admission. - Make sure that the filter is mounted in the correct way to avoid that dust and other impurities could ilfiltrate into the intake ducts.

  • Page 101: Manutenzione - Entretien - Maintenance Wartung - Manutencion - Manuntenação

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Nel caso venga usata aria compressa è importante utilizzare occhiali protettivi. - Mettez des lunettes de protection en cas d’utilisation de l’air comprimé. - Always wear protective goggles if compressed air is used. - Falls Druckluft verwendet wird, ist es sehr wichtig, eine Schutzbrille zu benutzen.

  • Page 102: Check Fuel Pipes - Kontrolle Der Kraftstoffleitungen

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Pulire e rimontare il filtro aria. - Nettoyer et remonter le filtre à air. - Clean and fit air filter back in position. - R e i n i g e n u n d L u f t f i l t e r montieren.

  • Page 103: Controllo Superficie Di Scambio Radiatore - Contròle Surface D'échange

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Controllo superficie di scam- - Se intasata, pulire la superficie di scambio radiatore con pennello e gasolio da entrambo i lati. bio radiatore. - Nettoyer la surface d’échange du radiateur des deux côtés avec un pinceau et du gasoil si elle est engorgée. - Contròle surface d’échange - If clogged, clean the radiator exchange surfacewith a brush and kerosene on both sides.

  • Page 104: Sostituzione Olio Motore - Remplacement Huile Moteur

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO COPPA OLIO STANDARD IN LAMIERA - Sostituzione olio motore. - Per la capacità olio vedi pag. h 250 CARTER D’HUILE EN TÔLE STANDARD - Remplacement huile moteur. SHEET METAL STANDARD OIL SUMP - Engine oil replacement .
  • Page 105 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Riavvitare il tappo scarico olio, sostituire la guarnizione in rame e - Svitare il tappo rifornimento serrarlo a 40 Nm. olio. - Revisser le bouchon de vidange et remplacer le joint en cuivre. Serrer - D é...

  • Page 106: Sostituzione Filtro Olio - Remplacement Filtre À Huile

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO Sostituzione filtro olio. - In caso di scarso utilizzo: ogni anno. - Tramite una chiave appropriata rimuovere il filtro olio. Remplacement filtre à huile. - En cas d’emploi limitè: chaque 1 ans. - Enlever le filtre à...

  • Page 107: Controllo Tensione Cinghia Alternatore - Contrôle Tension Courroie

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Quando si sostituisce il filtro combustibile, tenerlo separato da - Dopo la sostituzione del filtro combustibile effettuare la disareazione altri rifiuti. del circuito come indicato a pag. 85. - Lors du remplacement du filtre à...
  • Page 108 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Usando il tensiometro tipo DENSO BTG-2 , il valore corretto di tensione da leggere nel punto indicato in figura deve risultare da 20 a 25 kg. - Si on emploie le tensiomètre type DENSO BTG-2, la valeur correcte de tension à lire dans le point indiqué dans la figure doit être de 20 à 25 kg. - If you use the belt tension gauge type DENSO BTG-2, the correct value of tension to be read in the point indicated in the picture must be from 20 to 25 kg.

  • Page 109: Controllo Manicotti Circuito Di Raffreddamento - Contrôle Manchons

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Con l’ausilio di una chiave dinamometrica serrare i bulloni di fissaggio ad una coppia di 25Nm 40Nm. - Serrer les boulons de fixation à un couple de 25 Nm et 40Nm à l’aide d’une clé dynamométrique. - Using a torque wrench tighten the fastening bolts to a torque of 25Nm and 40 Nm.

  • Page 110: Controllo Tubo In Gomma Aspirazione (Filtro Aria Collettore Aspirazione)

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Rimontare manicotto e fascette. - Ripristinare il livello del liquido refrigerante (pag. 95-96) ed eseguire - Remonter le manchon et les disareazione (pag. 78-79). colliers. - Rétablir le niveau du liquide de refroidissement (pag. 95-96) et executér - Fit sleeves and ciamps back in la desaeration (pag.

  • Page 111: Sostituzione Tubo In Gomma (Filtro Aria Collettore D'aspirazione)

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Per motori con filtro aria a secco a distanza. Sostituzione tubo in gomma (filtro aria collettore d’aspirazione). - Pour moteurs avec filtre à air sec à distance. Tuyau d’admission en caoutchouc (filtre à air – collecteur d’admission) - For engines with remote dry-type cartridge air filter.

  • Page 112: Alternator Belt Replacement - Keilriemen Ersetzen

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - S o s t i t u z i o n e c i n g h i a - In caso di scarso utilizzo: due anni. alternatore. - Remplacement courroie - En cas de faible utilisation: deux ans.
  • Page 113 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Controllare che la flessione sia inferiore ad 1 cm. - Contrôler que la flexion soit inférieure à 1 cm. - Check that belt sag is lower than 1 cm. - Uberprüfen Sie, daß...

  • Page 114: Sostituzione Liquido Di Raffreddamento - Remplacement Liquide

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Sostituzione liquido di - In caso di scarso utilizzo: due anni. raffreddamento. - R e m p l a c e m e n t l i q u i d e - En cas d’emploi limitè: chaque 2 ans.
  • Page 115 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Richiudere lo scarico del Scaricare il liquido di raffreddamento dal radiatore. radiatore. - R e b o u c h e r t u y a u Déverser le liquide réfrigérant du moteur. d’ecoulement du radiateur.
  • Page 116 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Togliere il tappo radiatore e versare il liquido nel radiatore. - Enlever le bouchon et verser le liquide dans le radiateur. - Remove cap and pour coolant into radiator. - Deckel öffnen und Kühlflüssigkeit einfüllen.
  • Page 117 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Prima del riavvio accertarsi che le fascette, i manicotti e il tappo sul radiatore siano montati in modo corretto onde evitare fuoriuscite di liquido. - Avant de redémarrer s’assurer que les colliers, les manchons et le bouchon sur le radiateur ont été installés de manière convenable. Cela afin de prévenir des fuites de liquide. - Before restarting make sure that clamps, hoses and plug on radiator have been fit correctly, to avoid any leakage.

  • Page 118: Manutenzione A Cura Delle Sole Officine Autorizzate Lombardini

    MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO Manutenzione a cura delle sole Officine autorizzate Lombardini. Géré par l’Lombardini dim. Officine agréé. Maintained by the sun Officine authorized Lombardini. Verwaltet von der Sonne Officine autorisierten Lombardini. Mantenido por el sol Officine autorizado Lombardini. Mantido pela Officine dom autorizado Lombardini.
  • Page 119 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - P u l i z i a s e r b a t o i o - Taratura e pulizia iniettori. - La pressione di taratura degli iniettori è di 150± 10 Kg/cm combustibile.
  • Page 120 MANUTENZIONE - ENTRETIEN - MAINTENANCE - WARTUNG - MANUTENCION - MANUNTENAÇÃO - Revisione parziale: Smerigliatura valvole e sedi - Revisione iniettori-pompa - Controllo anticipo iniezione - Controllo gioco assiale di albero motore REVISIONE PARZIALE - Controllo alternatore - Controllo motorino d’avviamento -Sostituzione tubi carburante. REVISION PARTIELLE - Revision partielle: Rodage soupapes et logements - Revision injecteurs-pompe - Contrôle avance à...
  • Page 121 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. STOCCAGGIO - Conservazione. STOCKAGE - Conservation. STORAGE - Storage. KONSERVIERUNG - Erhaltung. ALMACENAJE - Almacemaje. ARMAZENAGEM - Armazenagem. - Quando i motori rimangono inutilizzati per oltre 6 mesi, devono essere protetti, attuando le operazioni descritte nelle pagine seguenti.
  • Page 122 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. STOCCAGGIO MOTORE - In caso di inattività del motore, verificare le condizioni dell’ambiente, il tipo di imballaggio MESSA IN SERVIZIO MOTORE DOPO IL TRATTAMENTO PROTETTIVO e controllare che tali condizioni ne assicurino un corretto mantenimento.
  • Page 123 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. STOCKAGE DU MOTEUR - En cas d’inactivité du moteur, vérifier les conditions de l’environnement, le type MISE EN SERVICE MOTEUR APRÈS LE TRAITEMENT DE PROTECTION d’emballage et contrôler que ces conditions en garantissent un maintien correct.
  • Page 124 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. ENGINE STORAGE - If the engine is not to be used for extensive periods, check the storage area conditions PREPARING THE ENGINE FOR OPERATION AFTER PROTECTIVE TREATMENT and the type of packaging and make sure that these are suitable for correct storage.
  • Page 125 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. LAGERUNG DES MOTORS - Im Fall einer längeren Nichtbenutzung des Motors die Umgebungsbedingungen und das INBETRIEBNAHME DES MOTORS NACH DER SCHUTZBEHANDLUNG Verpackungsmaterial prüfen und sicherstellen, dass diese Bedingungen eine korrekte Aufbewahrung gewährleisten.
  • Page 126 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. ALMACENAJE DEL MOTOR - En caso de inactividad del motor, comprobar las condiciones ambientales y el tipo de PUESTA EN SERVICIO DEL MOTOR DESPUÉS DEL TRATAMIENTO DE PROTECCIÓN embalaje.
  • Page 127 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. ARMAZENAGEM DO MOTOR - No caso de inactividade do motor, verifique as condições do ambiente, o tipo de PÔR A FUNCIONAR O MOTOR APÓS O TRATAMENTO PROTECTOR embalagem e certifique-se de que estas condições asseguram uma correcta manutenção do próprio motor.
  • Page 128 STOCCAGGIO - Conservazione. - STOCKAGE - Conservation. - STORAGE - Storage. KONSERVIERUNG - Erhaltung. - ALMACENAJE - Almacemaje. - ARMAZENAGEM - Armazenagem. UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...
  • Page 129 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES TABELLE PROBABILI ANOMALIE IN FUNZIONE DEI SINTOMI TABLEAU ANOMALIES PROBABLES EN FONCTION DES SYMPTÔMES TABLE OF LIKELY ANOMALIES AND THEIR SYMPTOMS TABELLE MIT MÖGLICHEN STÖRUNGEN AUFGRUND BESTIMMTER SYMPTOME TABLA DE POSIBLES ANOMALÍAS EN FUNCIÓN DE LOS SÍNTOMAS TABELA DAS PROVÁVEIS ANOMALIAS CONFORME OS SINTOMAS QUANDO IL MOTORE DEVE ESSERE IMMEDIATAMENTE ARRESTATO LORSQU’IL FAUT ARRÊTER LE MOTEUR TOUT DE SUITE...
  • Page 130 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Il motore non si avvia .
  • Page 131 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Il motore non si avvia .
  • Page 132 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Parte e si ferma .
  • Page 133 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Regime incostante . Minimo basso - Ralanti trop bas - Low idle speed - Leerlaufdrehzahl zu niedrig - Ralenti bajo - Minimo baixo - Regime instable .
  • Page 134 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Fumo nero . Sovraccarico - Surchagé - Overloaded - Überlastet - Sobrecardago - Sobrecargado - Fumee noire .
  • Page 135 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Fumo bianco . Valvola pompa iniezione danneggiata - Soupape de la pompe d’injection abîmée-Injection pump valve damaged - Druckventil der Einspritzpumpe beschädigt - Válvula de la bomba de inyección dañada - Válvula de regulación de la presión - Fumee blanke - White smoke...
  • Page 136 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Il motore si surriscalda .
  • Page 137 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Il motore si surriscalda .
  • Page 138 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Rendimento insufficente Leveraggi regolatore fuori fase - Leviers régulateur déréglés - Governor linkage wrongly set - Reglerhebel falsch einstellt - Palancas de regulador mal montadas - Alavancas regulador mal montadas - Rendement insuffisant - Inadequate performance...
  • Page 139 INCONVENIENTI - INCONVENIENTS - TROUBLES BETRIEBSSTOERUNGEN - ANOMALIAS - INCONVENIENTES INCONVENIENTI - INCONVENIENTS CAUSA PROBABILE - CAUSE PROBABLE - PROBABLE CAUSE TROUBLES - BETRIEBSSTOERUNGEN MÖGLICHE URSACHE - CAUSA PROBABLE - CAUSA PROVÁVEL ANOMALIAS - INCONVENIENTES - Consumo olio eccessivo . Messa a punto degli apparati di iniezione errata ( anticipo pareggiamento portate) - Mise au point des dispositifs d’injection erronée (avance - Consommation excessive d’huile nivellement débits) - Incorrect tuning of injection components (delivery balancing advance) - Falsche Einstellung der Einspritzvorrichtungen - Excessive oil consumption...
  • Page 140 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 1) Circuito elettrico 33 - 45A 6) Circuito lubrificazione. Circuit de graissage. Circuit electrique 33 - 45A Lubricating system. Electrical system 33 - 45A Schmierölkreislauf.
  • Page 141 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS - Batteria non fornita. Se il motore ha supporti in gomma collegare a massa. - La batterie n’est pas livrée. Si le moteur a des supports en caoutchouc, connecter à la masse. - Battery not supplied.
  • Page 142 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Ref. Descrizione 1) Circuito elettrico - Circuit electrique - Electrical system Alternatore Elektrische anlage - Circuito electrico - Circuito eléctrico Motorino di avviamento Batteria Candelette di preriscaldamento Sensore temperatura liquido di raffreddamento Centralina preriscaldamento candelette Interruttore avviamento Fusibili...
  • Page 143 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Ref. Ref. Description Descripción Alternador Alternator Starter motor Motor de arranque Batería Battery Bujías de precalentamiento Preheating glow plugs Sensor testigo temperatura líquido refrigerante Coolant temperature monitoring sensor Centralita de precalentamiento bujías Glow plug pre-heating control box Llave de arranque Ignition switch...
  • Page 144 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Ref. Descrizione 1) Circuito elettrico - Circuit electrique - Electrical system Alternatore Elektrische anlage - Circuito electrico - Circuito eléctrico Motorino di avviamento Batteria Candelette di preriscaldamento Sensore temperatura liquido di raffreddamento Centralina preriscaldamento candelette Interruttore avviamento Fusibili...
  • Page 145 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Ref. Ref. Description Descripción Alternador Alternator Starter motor Motor de arranque Batería Battery Bujías de precalentamiento Preheating glow plugs Sensor testigo temperatura líquido refrigerante Coolant temperature monitoring sensor Centralita de precalentamiento bujías Glow plug pre-heating control box Llave de arranque Ignition switch...
  • Page 146 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Schema di collegamento per centralina di preriscaldo - Schéma de câblage pour boîte de préchauffage Wiring diagram for pre-heating gear case - Anschlußplan des Steuergehäuses der Vorwärmung Esquema de conexión para la centralita de precalentamiento - Esquema de conexão para central de pré-aquecimento UM FOCS 702-1003-1404 _ cod.
  • Page 147 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Schema montaggio regolatore di tensione - Schéma de montage pour régulateur de tension Assembly diagram for voltage regulator - Montageschema des Spannungsreglers Esquema del montaje del regulador de la tensión - Esquema de montagem regulador de tensão bianco blanc nero...
  • Page 148 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Schema elettrico cablaggio motore - Schéma de câblage moteur - Wiring diagram for wiring of the motor Schaltplan der Motorverkabelung - Esquema eléctrico del cableado del motor - Esquema eléctrico electrificação motor UM FOCS 702-1003-1404 _ cod.
  • Page 149 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Schema elettrico cablaggio motore - Schéma de câblage moteur - Wiring diagram for wiring of the motor Schaltplan der Motorverkabelung - Esquema eléctrico del cableado del motor - Esquema eléctrico electrificação motor UM FOCS 702-1003-1404 _ cod.
  • Page 150 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Circuito di raffreddamento - Circuit de refroidissement - Cooling circuit 6) Circuito lubrificazione - Circuit de graissage - Lubricating system - Schmierölkreislauf - Circuito de lubrificación - Circuito lubrifiação. Kühlwasserkreislauf - Circuito de refrigeración - Circuito de esfriamento.
  • Page 151 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Tappo rifornimento liquido Bouchon d’alimentation du liquide Filling plug Einfüllenstop Tapón de llenado liquido Tampa reabastecimento liquido Vaschetta d’espansione Cuve d’expansion Expansion chamber Ausdehnungswanne Cazoleta de expansión Tanquezinho de expansão Termostato Thermostat Thermostat...
  • Page 152 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS 8) Circuito combustibile - Circuit de graissage - Fuel system - Kraftstoffanlage - Circuito combustibile - Circuito combustivel. Tubo mandata combustibile Pompa Iniettore Elettrovalvola Filtro combustibile Tubo di rifiuto combustibile Tuyau d’alimentation Pompe injecteur Electrovanne...
  • Page 153 CIRCUITI - CIRCUITS - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS Schema impianto generale per scambiatore di calore - Schéma installation générale pour échangeur de chaleur General system diagram for heat exchanger - Schaltplan der Hauptanlage für den Wärmeaustauscher Esquema de la instalación general del intercambiador de calor - Esquema instalação geral para permutador de calor SCAMBIATORE DI CALORE PER RISCALDAMENTO IN CABINA ÉCHANGEUR DE CHALEUR POUR CHAUFFAGE CABINE.
  • Page 154 GARANZIA INTERNAZIONALE - GARANTIE INTERNATIONAL - WARRANTY INTERNATIONAL GARANTIE INTERNATIONALEN - GARANTIA INTERNACIONAL - GARANTIA INTERNACIONAL CLAUSOLA DI GARANZIA La Lombardini S.r.l garantisce i prodotti di sua fabbricazione da difetti di conformità per un periodo di 24 mesi dalla data di consegna al primo utente finale. Per i motori installati su gruppi stazionari (con impiego a carico costante e/o lentamente variabile entro i limiti di regolazione ) la garanzia è...
  • Page 155 GARANZIA INTERNAZIONALE - GARANTIE INTERNATIONAL - WARRANTY INTERNATIONAL GARANTIE INTERNATIONALEN - GARANTIA INTERNACIONAL - GARANTIA INTERNACIONAL CERTIFICAT DI GARANTIE Lombardini S.r.l garantit ses produits contre les défauts de conformité pour une durée de 24 mois, à compter de la date de livraison au premier utilisateur. Il faut exclure de ces conditions les groupes stationnaires (avec fonctionnement sous charge constante et/ou légèrement variable dans les limites de réglage) pour lesquels Lombardini S.r.l accepte la garantie jusqu’à...
  • Page 156 GARANZIA INTERNAZIONALE - GARANTIE INTERNATIONAL - WARRANTY INTERNATIONAL GARANTIE INTERNATIONALEN - GARANTIA INTERNACIONAL - GARANTIA INTERNACIONAL WARRANTY CERTIFICATE The products manufactured by Lombardini S.r.l are warranted to be free from conformity defects for a period of 24 months from the date of delivery to the first end user. For engines fitted to stationary equipment, working at constant load and at constant and/or slightly variable speed within the setting limits, the warranty covers a period up to a limit of 2000 working hours, if the above mentioned period (24 months) is not expired.
  • Page 157 WARRANTY INTERNATIONAL - GARANZIA INTERNAZIONALE - GARANTIE INTERNATIONAL GARANTIE INTERNATIONALEN - GARANTIA INTERNACIONAL - GARANTIA INTERNACIONAL GARANTIEBESTIMMUNGEN Die Firma Lombardini S.r.l garantiert über einen Zeitraum von 24 Monaten ab Auslieferung an den ersten Endkunden für einwandfreie Ausführung der von ihr hergestellten Produkte. Bei Motoren, die auf stationären Aggregaten installiert sind (und die bei konstanter bzw.
  • Page 158 WARRANTY INTERNATIONAL - GARANZIA INTERNAZIONALE - GARANTIE INTERNATIONAL GARANTIE INTERNATIONALEN - GARANTIA INTERNACIONAL - GARANTIA INTERNACIONAL CLAUSULA DE GARANTIA Lombardini S.r.l garantiza los productos de su fabricación contra defectos de conformidad durante un período de 24 meses a partir de la fecha de entrega al primer usuario final. Para los motores instalados en grupos estacionarios (utilizados a carga constante o ligeramente variable dentro de los límites de regulación) la garantía es reconocida hasta un límite máximo de 2.000 horas de trabajo, siempre que no se haya superado el período anteriormente citado (24 meses).
  • Page 159 WARRANTY INTERNATIONAL - GARANZIA INTERNAZIONALE - GARANTIE INTERNATIONAL GARANTIE INTERNATIONALEN - GARANTIA INTERNACIONAL - GARANTIA INTERNACIONAL CERTIFICADO DE GARANTIA A Lombardini S.r.l garante os produtos de sua produção por defeitos de conformidade por um período de 24 meses após a data de entrega ao primeiro utilizador final. Para os motores instalados em grupos estacionários (com funcionamento em carga constante e/ou lentamente variável dentro dos limites de regulação) a Garantia é...
  • Page 160 GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA - WARRANTY STANDARDS EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA LOMBARDINI SRL. DICHIARAZIONE DI GARANZIA PER IL CONTROLLO DELLE EMISSIONI VALIDA PER LA CALIFORNIA E A LIVELLO FEDERALE. DIRITTI E OBBLIGHI DELLA GARANZIA Il California Air Resources Board (ARB), l’Agenzia per la protezione ambientale (“EPA”) statunitense e Lombardini srl.
  • Page 161 GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA - WARRANTY STANDARDS EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA COPERTURA Lombardini srl. riparerà o sostituirà le parti di ricambio del sistema di controllo delle emissioni, i componenti e le unità che risultino difettosi in relazione ai materiali e alla manodopera senza costi aggiuntivi, provvedendo anche alla diagnosi dell’impianto di scarico del motore, alla manodopera, e alle parti di ricambio.
  • Page 162 GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA - WARRANTY STANDARDS EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA LOMBARDINI SRL DÉCLARATION DE GARANTIE POUR LE CONTRÔLE DES ÉMISSIONS VALABLE POUR LA CALIFORNIE ET AU NIVEAU FÉDÉRAL. DROITS ET OBLIGATIONS DE LA GARANTIE Le California Air Resources Board (ARB), l’Agence pour la protection environnementale («...
  • Page 163 GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA - WARRANTY STANDARDS EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA COUVERTURE Lombardini srl. réparera ou remplacera les pièces de rechange du système de contrôle des émissions, les composants et les unités défectueux, pour ce qui des matériaux et de la main d’œuvre, sans frais supplémentaires, en diagnostiquant également le système d’échappement du moteur et en fournissant la main-d’œuvre et les pièces de rechange.
  • Page 164 GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA - WARRANTY STANDARDS EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA LOMBARDINI SRL. CALIFORNIA AND FEDERAL EMISSION CONTROL WARRANTY STATEMENT YOUR WARRANTY RIGHTS AND OBLIGATIONS The California Air Resources Board, U.S. Environmental Protection Agency (“EPA”) and Lombardini srl. are pleased to explain the emission control system warranty on your MY2014-2016 engine.
  • Page 165 GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA - WARRANTY STANDARDS EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA COVERAGE Lombardini srl. will repair or replace emission control system parts, components and sub-assemblies found to be defective with respect to materials or workmanship at no cost to you including engine exhaust system related diagnosis, labor and parts.
  • Page 166 Abgasvorschriften erfüllt. (d) Der Eigentümer ist für die Aktivierung des Garantieverfahrens zuständig. Die ARB empfiehlt dem Eigentümer, den Offroad-Motor zu einem Kohler Vertragshändler zu bringen, sobald ein Problem auftritt. Der Händler ist verpflichtet, die Reparaturen in Garantie möglichst rasch durchzuführen.
  • Page 167 GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA - WARRANTY STANDARDS EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA DECKUNG Lombardini srl. repariert oder ersetzt ohne zusätzliche Kosten jene Teile, Komponenten und Einheiten des Emissionsregelsystems, die sich als defekt in Bezug auf das Material und auf die Verarbeitung erweisen, einschließlich Diagnose des Auspuffsystems des Motors, Arbeitskraft und Ersatzteile.
  • Page 168 WARRANTY STANDARDS EPA - GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA LOMBARDINI SRL DECLARACIÓN DE GARANTÍA PARA EL CONTROL DE LAS EMISIONES VÁLIDA PARA CALIFORNIA Y A NIVEL FEDERAL. DERECHOS Y OBLIGACIONES DE LA GARANTÍA El California Air Resources Board (ARB), la Agencia para la protección del medio ambiente (“EPA”) estadounidense y Lombardini srl.
  • Page 169 WARRANTY STANDARDS EPA - GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA COBERTURA Lombardini srl. reparará o sustituirá las partes de recambio del sistema de control de las emisiones, los componentes y las unidades que resulten defectuosos por lo que se refiere a los materiales y a la mano de obra, sin costos adicionales, encargándose también del diagnóstico del sistema de expulsión de gases del motor, la mano de obra y las partes de recambio.
  • Page 170 WARRANTY STANDARDS EPA - GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA LOMBARDINI SRL DECLARAÇÕES DE GARANTIA PARA O CONTROLO DAS EMISSÕES VÁLIDA PARA A CALIFÓRNIA E A NÍVEL FEDERAL. DIREITOS E OBRIGAÇÕES DA GARANTIA A California Air Resources Board (ARB), agência para a proteção ambiental (“EPA”) americana e Lombardini srl.
  • Page 171 WARRANTY STANDARDS EPA - GARANZIA NORME EPA - GARANTIE NORMES DE L’EPA GARANTIE NORMEN EPA - GARANTÍA NORMAS EPA - NORMAS DE GARANTIA EPA COBERTURA A empresa Lombardini srl. executará o conserto ou substituirá as peças sobressalentes do sistema de controlo das emissões, componentes e as unidades que apresentarem defeitos nos materiais com mão de obra sem custos adicionais, fornecendo também o diagnóstico do sistema de descarga do motor, mão de obra e peças sobressalentes.
  • Page 172 NOTE - NOTES - NOTE - BEMERKUNG - NOTAS - NOTA UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...
  • Page 173 SCHEDA DI GARANZIA DA COMPILARE E SPEDIRE IN BUSTA CHIUSA A : CARTE DE GARANTIE À REMPLIR ET ENVOYER PAR LA POSTE À : WARRANTY CARD TO BE FILLED IN AND SENT BY MAIL TO : GARANTIESCHEIN AUSGEFÙLLT : TARJETA DE GARANTIA A RELLENAR Y REMITIR POR CORREO A : BOLETIM DE GARANTIA A PREENCHER E EXPEDIR EM ENVELOPE FECHA DO PARA : LOMBARDINI s.r.l.
  • Page 174 SCHEDA DI GARANZIA - CARTE DE GARANTIE - WARRANTY CARD GARANTIESCHEIN - TARJETA DE GARANTIA - BOLETIM DE GARANTIA Tipo motore - Type moteur - Engine type Applicato su - Montè su - Installed in Motortype - Tipo motor - Tipo do motor Eingebaut in - Montado su maquina - Aplicado su Matricola identificazione motore Matricule d’identification moteur...
  • Page 175 NOTE - NOTES - NOTE - BEMERKUNG - NOTAS - NOTA UM FOCS 702-1003-1404 _ cod. ED0053031080 - 1° ed_rev. 00...
  • Page 176 Lombardini s.r.l. is a part of Kohler Group. E U R O P E U S A & CA N A DA F R A N C E Lombardini has manufacturing facilities Lombardini Srl Kohler Co. Lombardini France S.a.s. in Italy, Slovakia and India and sales Via Cav.

Ce manuel est également adapté pour:

Lombardini ldw 1003Lombardini ldw 1404

Table des Matières
