13.3 Remplacement de l'élément filtrant
Risque de blessure dû à du fluide qui
s'échappe !
• D'abord dépressuriser !
• Puis ouvrir le filtre !
Risque de blessures !
• Remplacer l'élément filtrant uniquement sur le filtre
arrêté.
PRUDENCE !
• Éloigner les salissures du côté propre de l'élément
filtrant.
• Ne pas endommager le treillage métallique avec des
objets à arêtes vives ou tranchants.
1
• Arrêter le filtre (ou l'installation) et le (la) mettre hors
pression.
• Verrouiller l'installation de manière appropriée pour
éviter une remise en marche non autorisée.
• Porter des équipements de protection en fonction du
potentiel de risques représenté par le produit de filtration
(p. par ex. lunettes, masque respiratoire, vêtement de
protection, etc.).
2
• Placer une cuve ou un égouttoir sous le filtre.
3
• Ouvrir la vis de vidange côté encrassement (5) (si
présente).
 Le filtre se vide.
5

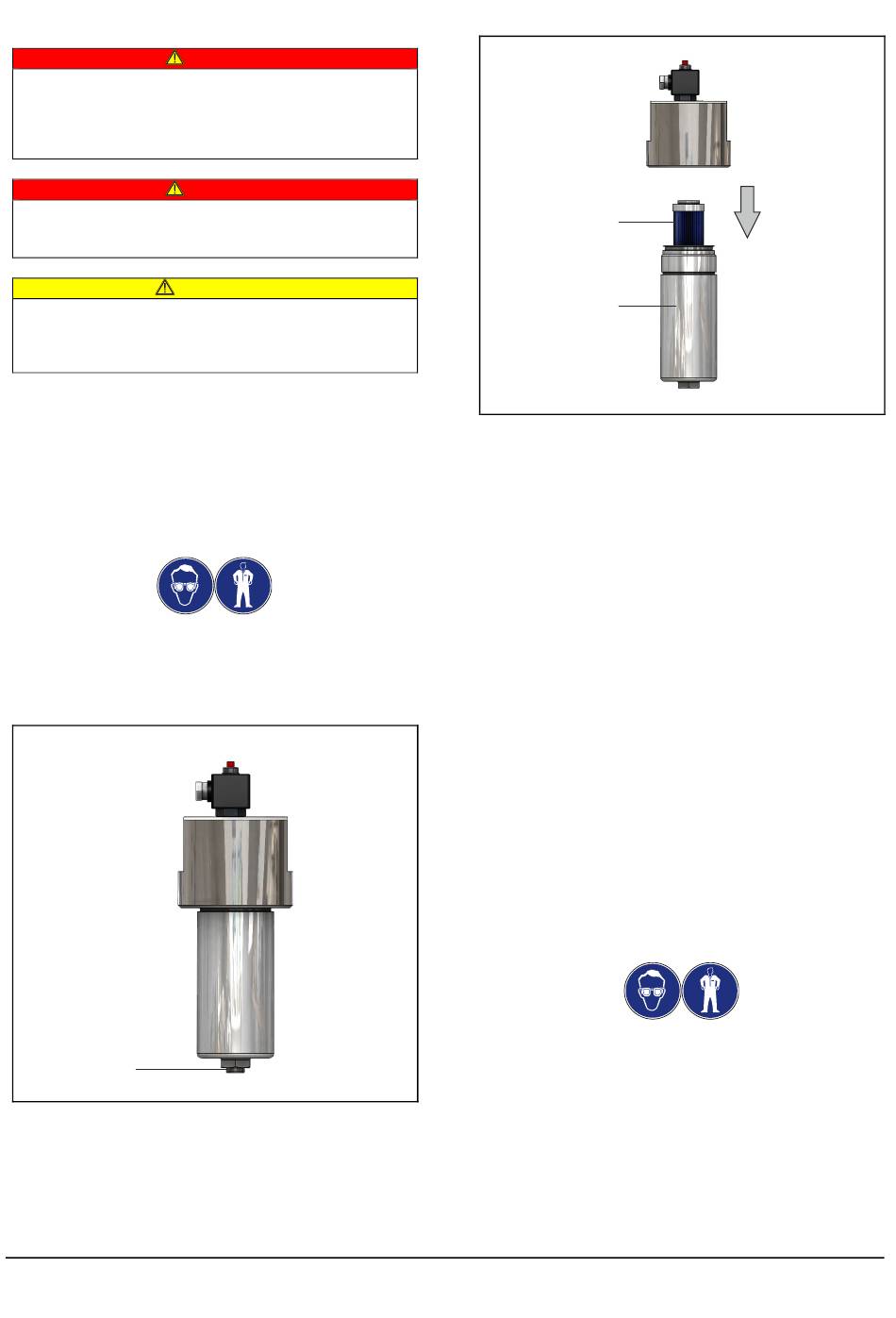

Fig. 6: Vidange du filtre
4
• Dévisser le boîtier de filtre (4) dans le sens des aiguilles
d'une montre.
• Tirer le boîtier de filtre d'une largeur de main vers le bas.
• Détacher l'élément filtrant (7) du logement de l'élément.
• Retirer l'élément filtrant avec le boîtier de filtre.
Page 8
Traduction du mode d'emploi original avec notice d'assemblage Pi 480, Filtration Group GmbH, 24.01.19, N° ident. 70308062, version 02
DANGER !
DANGER !
7
4
Fig. 7: Dépose de l'élément filtrant
5
• Vérifier les points d'étanchéité et les joints.
• Remplacer les joints le cas échéant.
• Remplacer l'élément filtrant jetable sale par un élément
filtrant FG neuf (le numéro de référence sur la plaque
signalétique doit correspondre à celui de l'élément
filtrant).
• Nettoyer l'élément filtrant DRG sale (cf. chapitre 13.5).
6
• Placer l'élément filtrant avec précaution avec le côté
ouvert dans le logement de l'élément dans le filtre.
• Lubrifier les joints et les filets avec un fluide adapté.
• Mettre en place le boîtier de filtre et le tourner dans le
sens contraire des aiguilles d'une montre jusqu'en butée
(NG 40-100 : couple de serrage 60 Nm, NG 160-250 :
couple de serrage 100 Nm).
7
• Visser les vis de vidange (couple de serrage 30 Nm) (si
présentes).
8
• Contrôler si le filtre est étanche.
Observer le filtre.
Le fonctionnement normal est-il atteint ?
13.4 Nettoyage du boîtier de filtre
• Porter des équipements de protection en fonction du
potentiel de risques représenté par le produit de filtration
(p. par ex. lunettes, masque respiratoire, vêtement de
protection, etc.).
• Ouvrir le filtre et extraire l'élément filtrant (cf. Chapitre
13.3).
• Retirer mécaniquement les impuretés grossières.
• Laver le boîtier de filtre avec un produit de nettoyage
approprié.
