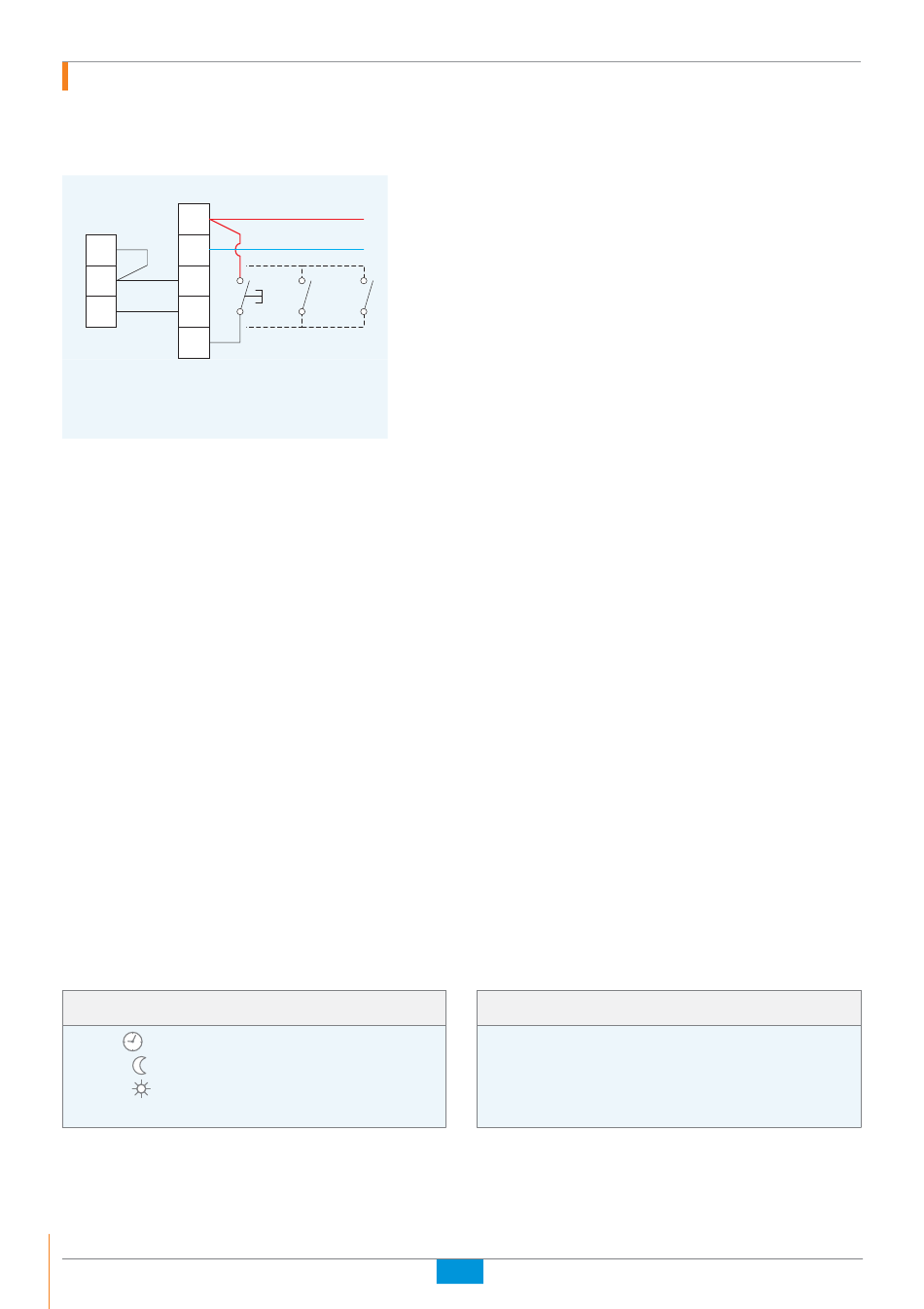

12.3. Fonction minuterie pour la relance du régime confort :
utilisation d'un bouton-poussoir, d'une minuterie, d'un relais temporisé ou
d'un récepteur radio TV
fabrication ³ 1209 (mars 2009)
TR 611 top2
SAM 2100
L
Fb1
N
Fb
2
X
1
Ext
}
Bouton-poussoir, contact d'une minuterie
ou contact d'un récepteur radio
TV
RCD
868
A01
L'horloge TR 611 top2 est programmée pour l'alternance des régimes. Lorsque le contact 1-2 est ouvert
(régime réduit), un contact à distance raccordé sur l'entrée
pendant une durée déterminée. La temporisation est réglée dans l'horloge (commande par simple
bouton-poussoir) ou par le relais temporisé, la minuterie, la commande radio. Dans ce dernier cas, l'horloge
doit être programmée de telle sorte qu'une commande
interrupteur ON permanent).
Commandes à distance compatibles
}
Relais temporisé
}
Minuterie à réarmement manuel
}
Récepteur radio TV
ou TV
TXW
868 A01.
Restriction
}
Si une horloge externe est utilisée, la fonction d'optimisation n'est plus possible.
}
La commande de relance du régime confort n'agit que sur un seul circuit. Si le SAM 2100 est utilisé pour
piloter une vanne mélangeuse, c'est le circuit vanne qui sera influencé par la relance.
Par contre, si le SAM 2100 ne commande pas de vanne mélangeuse, c'est le circuit de commande du
brûleur qui sera influencé par la relance à distance.
Réglages
– mode
– régime
sur 50 %
– régime
réglé pour obtenir une température
ambiante confort
32
RCD
868
TV
RCD
868
A01
IK 7817N.81/200
KS 65
RCD
868
A01
avec fonction impulsion ou temporisateur et émetteur(s) TV
SAM 2100
A01
combiné à une horloge
Application
Pour toute installation où l'on souhaite relancer le régime
confort pour une durée déterminée via un bouton-poussoir,
une commande radio ou une minuterie.
Principe de fonctionnement
Comme les bornes Fb1-Fb du SAM 2100 sont pontées,
l'horloge interne est neutralisée. L'alternance des régimes
confort/réduit dépend uniquement de l'état du contact 1-2
raccordé aux bornes Fb-X.
– Contact fermé = régime confort
– Contact ouvert = régime réduit.
Ext
de l'horloge permet de refermer le contact 1-2
Ext
provoque un ON du contact de l'horloge (fonction
INTERRUPTEUR HORAIRE
– programmation horaire pour régimes confort/réduit
– choix de la dérogation par bouton-poussoir avec
temporisation ON jusque 23h59 ou par interrupteur
avec fonction ON permanent.
FR
TR 611 top2
de
TXP
868
TR 611 TOP2
A01
