PRINCIPE
Le principe de nos groupes de sécurité est classique, leur installation simple et l'entretien nul.
Le groupe de sécurité DRVA-Dual FB560 est un appareil conforme à la directive 2000/9/CE.
Utilisant le principe de la redondance en ligne avec test manuel et une surveillance en courant
continu par recouvrement de seuils, nos groupes de sécurité sont fondamentalement simples, rustiques
et efficaces, bien adaptés aux conditions d'exploitation et même dans leur environnement parfois difficile
peuvent assurer un service durable et fiable.
La
puissance
fonctionnement de nombreux contacts de ligne en série dans de bonnes conditions. L'indicateur utilisé
fournit des informations précises et multiples, grâce à une lecture permanente du courant de ligne,
d'interprétation évidente : augmentation ou diminution du courant, tendance des variations, coupures ou
courts-circuits de faible durée, etc.

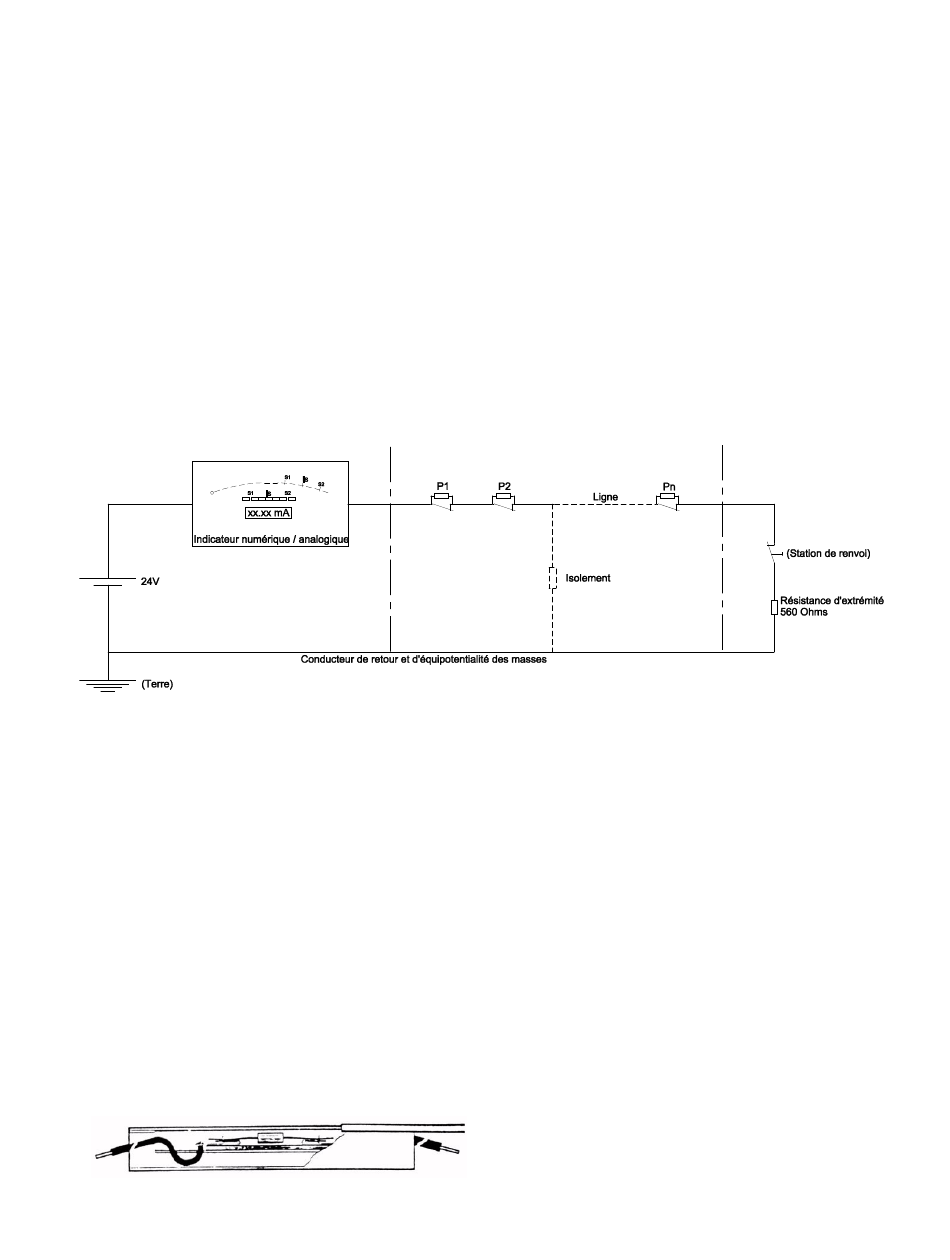

Le schéma ci-dessus montre la simplicité de l'ensemble.
Un courant de repos "Is" peut varier (température, isolement, etc.) dans une plage de plus ou
moins 1 milliampère (sur un "Is" de 16) sans qu'interviennent les seuils de détection S¹ ou S² provocant
le déclenchement de l'appareil.
- Si donc le courant de ligne augmente, cela signifie que son isolement se détériore (pouvant
aller jusqu'au court-circuit).
- Si au contraire il diminue, c'est que la résistance "aller + 560 Ω + retour" augmente et qu'il y a
une continuité défectueuse (cosse, épissure, contact, ... pouvant aller jusqu'à la coupure).
La procédure de test, très simple, permet d'assurer que plusieurs défauts ne se masquent pas
les uns les autres et que les 2 circuits de surveillance simultanée (redondance) sont en fonctionnement.
La localisation lors de l'ouverture d'un contact de ligne − ou d'un groupe de contacts − est
assurée par la présence en parallèle de résistances de sécurité pré-étalonnées (24 points de localisation
précise) lesquelles assurent en outre la continuité de la liaison téléphonique lors d'un incident.
Ces résistances spéciales sont facilement mises en place en utilisant nos boîtiers de sécurité
BSR, conçus à cet effet.
EXPLOITATION
élevée
du
DRVA-Dual
(24 Volts / 16 milliampères)
FB560
Boîtier pour extérieur, avec 1,50m de fil de raccordement à
chaque extrémité, pour le montage sûr et le remplacement
facile, sans outils, des résistances de pylône.
5
permet
le
MA 406 DRV
Indice G
10/07/06
