7. Post-installation
La section qui suit vous fournira l'information
générale des activités post-installation à
suivre, incluant la terminaison des câbles,
l'épissage et les tests de vérification.
Général
Une longueur suffisante de câble doit être
enlevée du côté du cordon de tirage qui
aurait pu être endommagé durant l'installa-
tion. Cela permettra d'avoir assez de câbles
pour la terminaison. Les câbles installés élec-
triquement en parallèle devront être coupés à
la même longueur avant l'épissage. Les
câbles devront être identifiés à chaque bout
avec des étiquettes non conductrices. Un
mou devrait être laissé au point de transition
des chemins de câble. Une longueur suff-
isante de la partie centrale du câble devrait
être insérée l'intérieur de l'équipement, des
panneaux et des boîtes de jonction pour per-
mettre une bonne disposition des conduc-
teurs selon les critères suivants :
•
Le câble doit être formé de manière à
ne pas excéder le rayon minimum de
courbure pour installation permanente.
•
Que les distances minimales entre les
épissures soient respectées.
Terminaison du VITALink MC au
mécanisme de commutation et
équipement

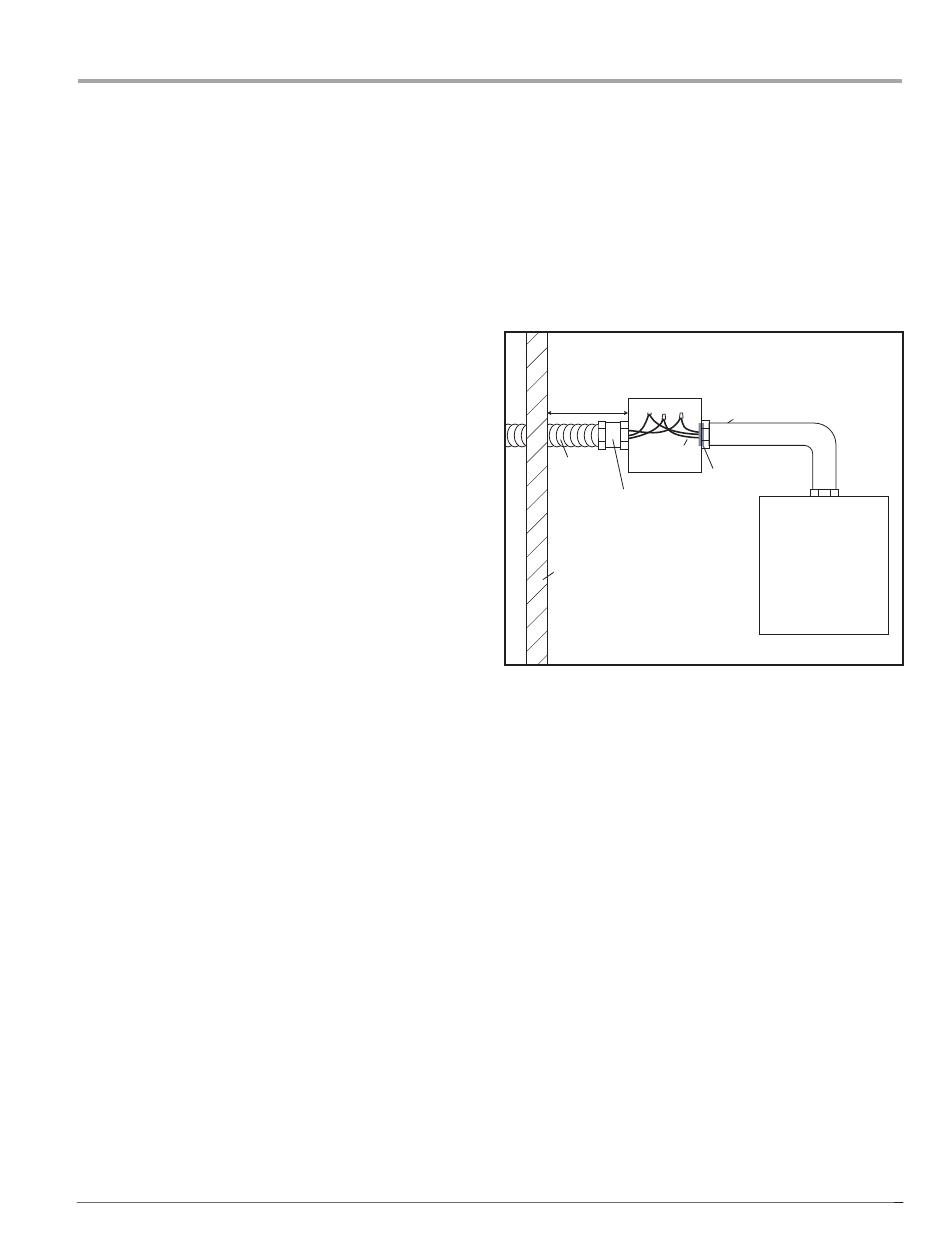

Les boîtes de jonction sont optionnelles à
n'importe lequel des deux bouts du câble
certifié 2 heures au feu dans la chambre à
l'épreuve du feu (voir figure 10) :
• Le câble VITALink MC, une fois dans la
salle à l'épreuve du feu, doit pénétrer un
minimum de 30 cm (12'') à l'intérieur de
celle-ci et être terminé dans une boîte de
jonction appropriée selon les normes NEC
et CEC. Utilisez les connecteurs MC listés
pour les câbles avec armure de cuivre
ondulé, une rondelle de serrage autoblo-
quante ainsi qu'un manchon isolant listé
UL/ULC pour terminer le câble à la boîte
de jonction. Le connecteur doit être cor-
rectement mis à la terre. Le conducteur de
RSCC Wire & Cable LLC © 2015 • 20 Bradley Park Road • East Granby, CT 06026 • 800-327-7625 • 800-653-8300 • Fax: 860-653-8321 • www.vitalinkcable.com
mise à la terre doit demeurer branché en
passant à travers la boîte de jonction et
continuer vers l'équipement tel que requis
par le code. Utilisez une barre de mise à la
terre.
• En utilisant le conduit approprié, raccord-
ez la boîte de jonction à l'équipement.
• Installez le câble approprié pour réunir la
boîte de jonction à l'équipement.
Boîte de jonction
Junction Box
Min. 12"
Splice
Épissure
Câble
UL
approuvé
Listed
VITALink MC
Cable
CSA
MC
Connector
Fire Rated
Mur résistant
Wall
au feu
Figure 10
• Faites l'épissage du câble VITALink MC
selon la méthode approuvée. Veuillez
noter qu'une épissure de transition peut-
être requise selon l'importance de l'inten-
sité.
• Scellez le bout du conduit à l'intérieur de
la boîte de jonction pour éviter que les gaz
dissipés lors d'un incendie migrent vers
l'équipement. Pour se faire, utilisez une
pâte malléable isolante.
Note 1 : Toutes les méthodes de câblage et
procédures doivent respecter les normes
NEC/CEC et les amendements locaux.
Note 2 : L'article 110.14 de la NEC doit être
considéré en fonction de la limite de tempéra-
ture pour les câbles reliés à l'équipement. Le
câble VITALink MC peut être considéré
comme étant de température de 90°C. Les
normes du CEC devront être respectées là où
elles s'appliquent.
Conduit
Raceway
Pliable
Seal
Fire Pump
Pompe
Controller
incendie ou
Or
commutateur
Transfer Switch
de transfert
28
