6. Installation
Dans cette section vous trouverez la marche
à suivre générale d'installation des câbles
VITALIink MC et par la suite de façon plus
détaillée selon le type d'installation.
Général
Le câble VITALIink MC est installé et supporté
de la même manière que les autres types de
câbles avec armure qu'ils soient installés en
surface, ou suspendus, dans un chemin de
câble ou enfoui.
Les exigences d'installation du Système 120
de UL et S139 FHITC 120 d'ULC doivent être
respectées lorsqu'ils sont applicables.
Lorsque des circuits indépendants sont requis
ou spécifiés, les règles de séparation et de
ségrégation des câbles des autres circuits
doivent être appliquées.
Tous les conducteurs d'un même circuit et
lorsqu'utilisé le conducteur de la mise à la
terre et les mises à la terre de l'équipement
doivent être contenu dans le même chemin de
câble ou conduit ou autrement selon la confor-
mité aux normes de la NEC ou du CEC. Ces
mêmes règles s'appliquent aux circuits par-
allèles.
Lorsque les câbles peuvent être endommagés,
une protection supplémentaire adéquate
devrait être appliquée.
Tous les éléments métalliques et armures
devraient être compatibles avec l'environne-
ment
dans
lequel
Conventionnellement une gaine sur le câble
pourrait être requise lorsque celui-ci est enfoui
dans le sol ou encastré dans le béton.
La mise à la terre devrait être assurée par le
raccordement mécanique de tous les élé-
ments de l'ensemble tels que les chemins de
câble métalliques, les armures, et tout autre
panneau métallique pour permettre de mainte-
nir une continuité électrique efficace.
Les conducteurs de mise à la terre plus petits
que 6 AWG doivent être protégés contre les
dommages qui pourraient être occasionnés
par le chemin de câble ou l'armure des câbles
sauf lorsqu'il est installé dans l'espace creux
d'un mur ou dans une cloison.
23
RSCC Wire & Cable LLC © 2015 • 20 Bradley Park Road • East Granby, CT 06026 • 800-327-7625 • 800-653-8300 • Fax: 860-653-8321 • www.vitalinkcable.com
ils
seront
installés.
Ancrage des câbles
Les supports ou attaches devront être
installés à des intervalles de moins de 1.83 m
(6') pour les endroits non classifiés deux heu-
res au feu. Pour les endroits certifiés 2 heures
de résistance au feu se référer aux limitations
du système d'intégrité 120 de UL/ULC c'est-
à-dire 1.2 m (4')
Début de
courbure
Fin de
courbure

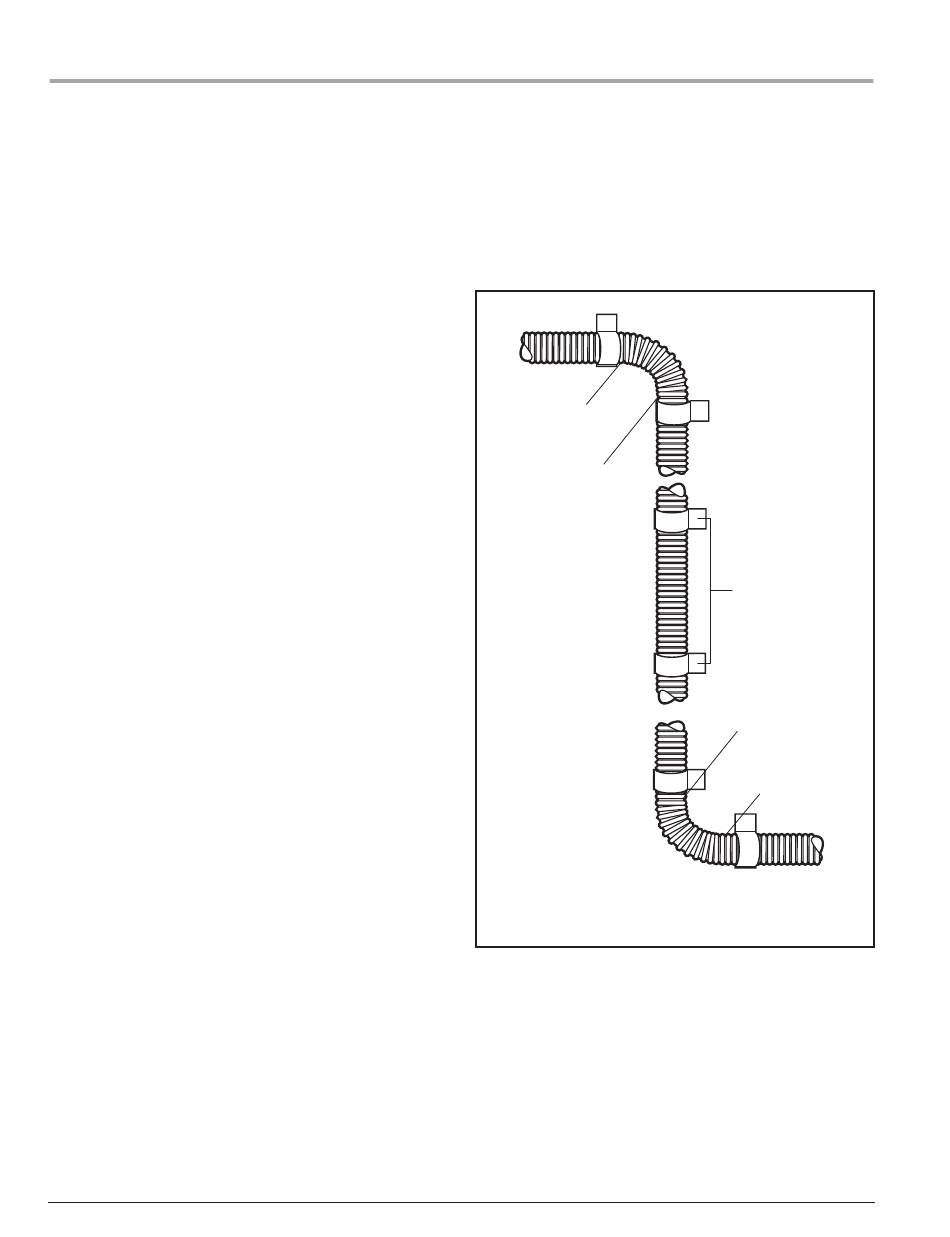

Figure 9 : Mode de fixation des courbures
du VITALink MC
Lorsqu'il y a une transition d'une section droi-
te à une courbure avec le VITALink MC, vous
devriez ajouter au début et à la fin de la cour-
bure des points de fixation comme démontré
à la figure 9. Pour les câbles dont les conduc-
teurs sont de calibre 14, 12 et 10AWG ils dev-
ront être ancrés à moins de 30 cm (12'') des
boîtes de jonction, cabinets, connecteurs ou
toute autre terminaison de câble.
4 pi.
Début de
courbure
Fin de
courbure
