Limitation du harnachement
La tension maximale est aussi déterminée par
la méthode de harnachement des câbles
avec la corde de tirage. Lorsque la corde est
reliée au câble par un anneau de tirage la ten-
sion maximum est normalement limitée à
10000 lb. D'autres variantes peuvent s'appli-
quer selon le type d'anneau ou de boulons
utilisés lors de l'installation sur le câble. Les
recommandations du manufacturier doivent
être toujours suivies. Lorsque les conduc-
teurs sont agrippés par la tresse de retenue
appropriée la limite est de 200 lb par fais-
ceau. Cette limite est basée sur la distorsion
entre le cerceau de tirage et le câble. Puisque
la force de préhension est limitée par le
glissement de l'isolation sur le conducteur, il
peut être nécessaire d'enlever l'isolant et
d'utiliser un ruban adhésif de traction sur le
conducteur de cuivre pour augmenter la
force de tirage jusqu'à 2000 lb.
Pression latérale
Lorsqu'un câble passe dans une courbure,
une force radiale s'applique sur celui-ci.
Cette force qui s'applique sur le côté intérieur
de l'arc s'appelle pression latérale (voir fig. 4).
La force appliquée s'exprime en lb/pieds. La
pression latérale est importante dans le cal-
cul de tension de tirage pour deux raisons. La
première est due à l'augmentation de la pres-
sion entre le câble et la courbure. La seconde
est l'effet d'écrasement sur l'isolation du
câble qui pourrait entraîner un dommage per-
manent à l'isolation ou à l'armure de ce derni-
er si une pression excessive est appliquée.
La pression latérale maximum applicable est
le facteur principal lors du tirage de câble de
gros diamètre.
La valeur maximale de la pression latérale
dépend aussi de la construction du câble.
Pour ce qui est du VITALink MC cette force
est d'environ 400 lb par pied de courbure,
avec un multiplicateur de 10 fois le rayon de
courbure. Dans certaines circonstances, il
peut être nécessaire de réduire le facteur de
rayon de courbure à 7 fois (fourni lors de la
formation). Dans ce cas, la pression latérale
ne doit pas excéder 300 lb par pied de cour-
bure. La formule du calcul de la pression
latérale se lit comme suit :
RSCC Wire & Cable LLC © 2015 • 20 Bradley Park Road • East Granby, CT 06026 • 800-327-7625 • 800-653-8300 • Fax: 860-653-8321 • www.vitalinkcable.com

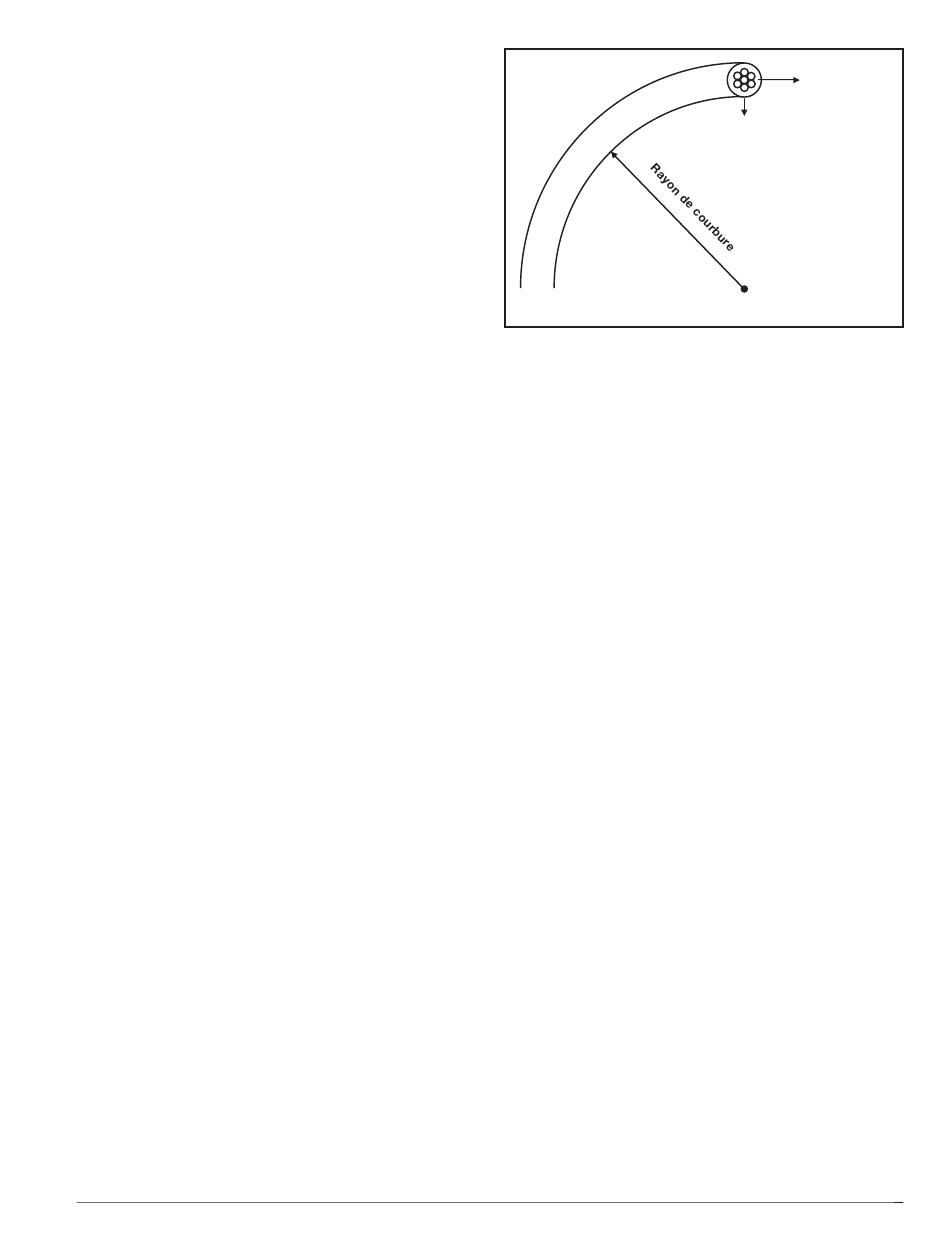

Figure 4. Pression latérale
T p = SWP x R
T p
= Tension maximum permise qui
n'excèdera pas la pression latérale
exprimée en livres (lbs)
SWP = Pression latérale maximum
exprimée en livres par pieds (lb/pi)
R
= Rayon de courbure en pieds
* cette valeur peut-être plus limitante que la
tension Tc . La plus petite valeur prévaut.
Tension
Pression latérale
Sidewall Pressure
10
