Guide d'utilisation

Cette section du manuel montre les différentes façons de configurer le DriveRack PA2 et présente des schémas système
et notes d'application pour chaque type d'utilisation. Utilisez ces schémas et notes en référence la première fois que vous
branchez et configurez le DriveRack PA2 pour votre utilisation.

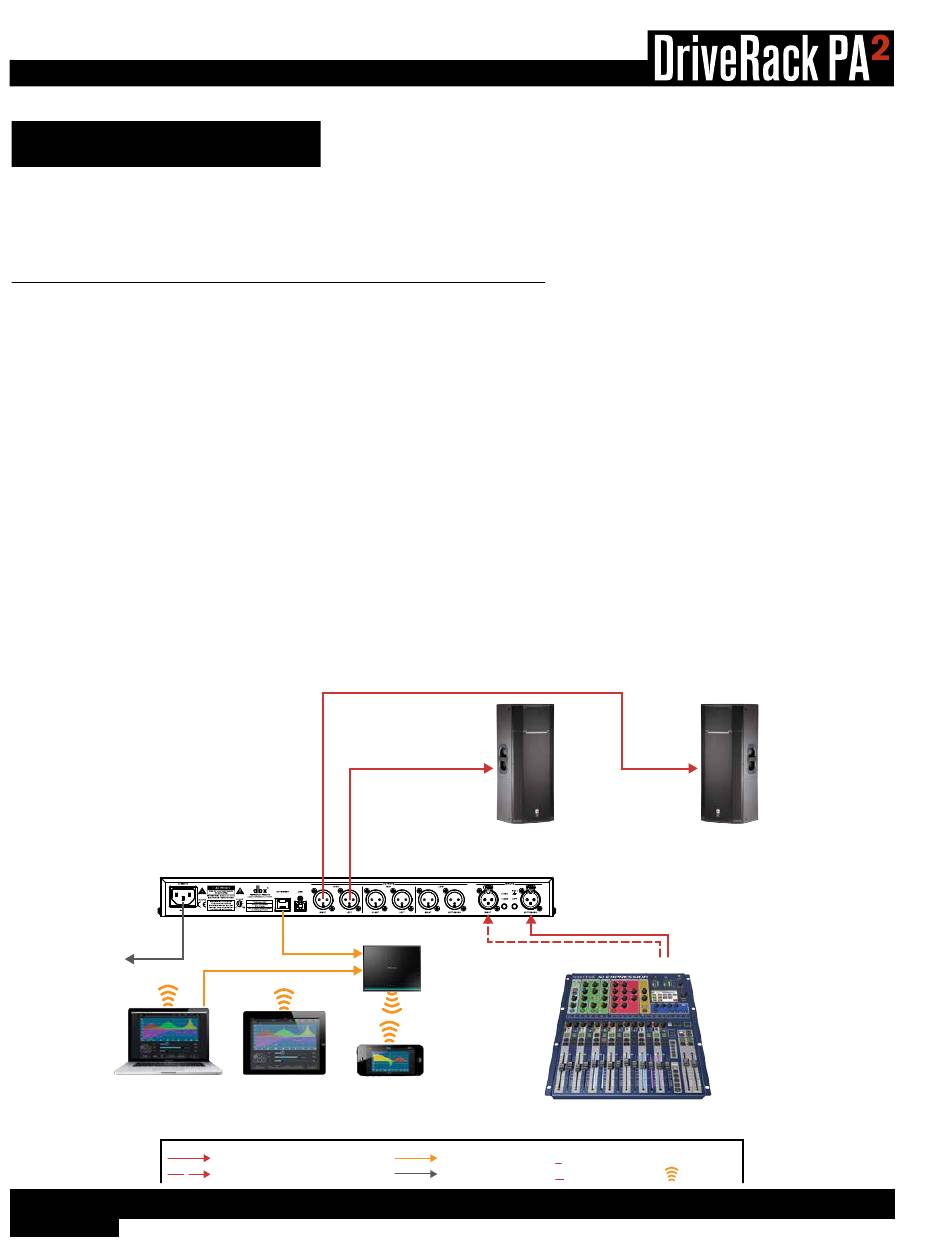

Application large bande 1 (Standard)

Cette application convient aux systèmes à large bande qui ne nécessitent pas de crossover actif. Avec ce type de configuration,
le PA2 va envoyer un signal large bande (20 Hz - 20 kHz) par les sorties HIGH. Lorsque le PA2 est configuré pour ce type
d'utilisation par le biais du Wizard d'installation, seules les sorties HIGH seront activées; les sorties MID et LOW seront
désactivées et ne passeront pas de signal audio.
Notes d'application :
• S'assurer que la console de mixage et les amplis (ou enceintes alimentées) soient mis hors tension avant d'établir des
connexions.
• Établir les connexions comme décrit dans 'Établir les connexions' page 8 puis mettre le système sous tension
selon les instructions décrites dans 'Mise sous tension' page 10.
• Exécuter le Wizard d'installation puis sélectionner l'option d'entrée MONO si vous connectez votre mélangeur au PA2 via
une connexion unique, ou sélectionner l'option d'entrée STEREO si vous connectez votre console au PA2 via une connexion
stéréo gauche/droite.
• Dans le Wizard d'installation, sélectionner vos enceintes principales dans la liste. Si une invite s'affiche, sélectionner l'option
PASSIVE pour la configuration de vos enceintes principales. Si vos enceintes ne sont pas dans la liste du PA2, utiliser
l'application DriveRack PA2 control pour consulter la base de données en ligne et voir si les réglages de votre enceinte ont
été ajoutés. Si vous ne trouvez pas de réglage d'enceinte pour vos enceintes, sélectionner l'option NOT LISTED dans la
liste des réglages.
120V 50/60Hz
À la prise
secteur
ou
Ordinateur Windows
ou Mac
®
50
Routeur sans fil
ou ou
® Tablette iOS ® Téléphone iOS
ou Androïd ou Androïd
®
Connecteurs audio analogiques
Omettre la connexion pour les systèmes Mono.
Enceinte Principale
Alimentée Gauche
®
®
LÉGENDE
Connexion Ethernet L Canal gauche
Câble secteur IEC AC D Canal droit
Enceinte Principale
Alimentée Droite
Mixer R L/Mono
Signal Wi-Fi
®
