Fixation Des Roulements - Intralox IGR-0000001234 Manuel D'utilisateur

8.
Une fois l'arbre aligné et les plaques carrées, serrez tous les boulons du bâti au couple nécessaire
selon l'ICD.

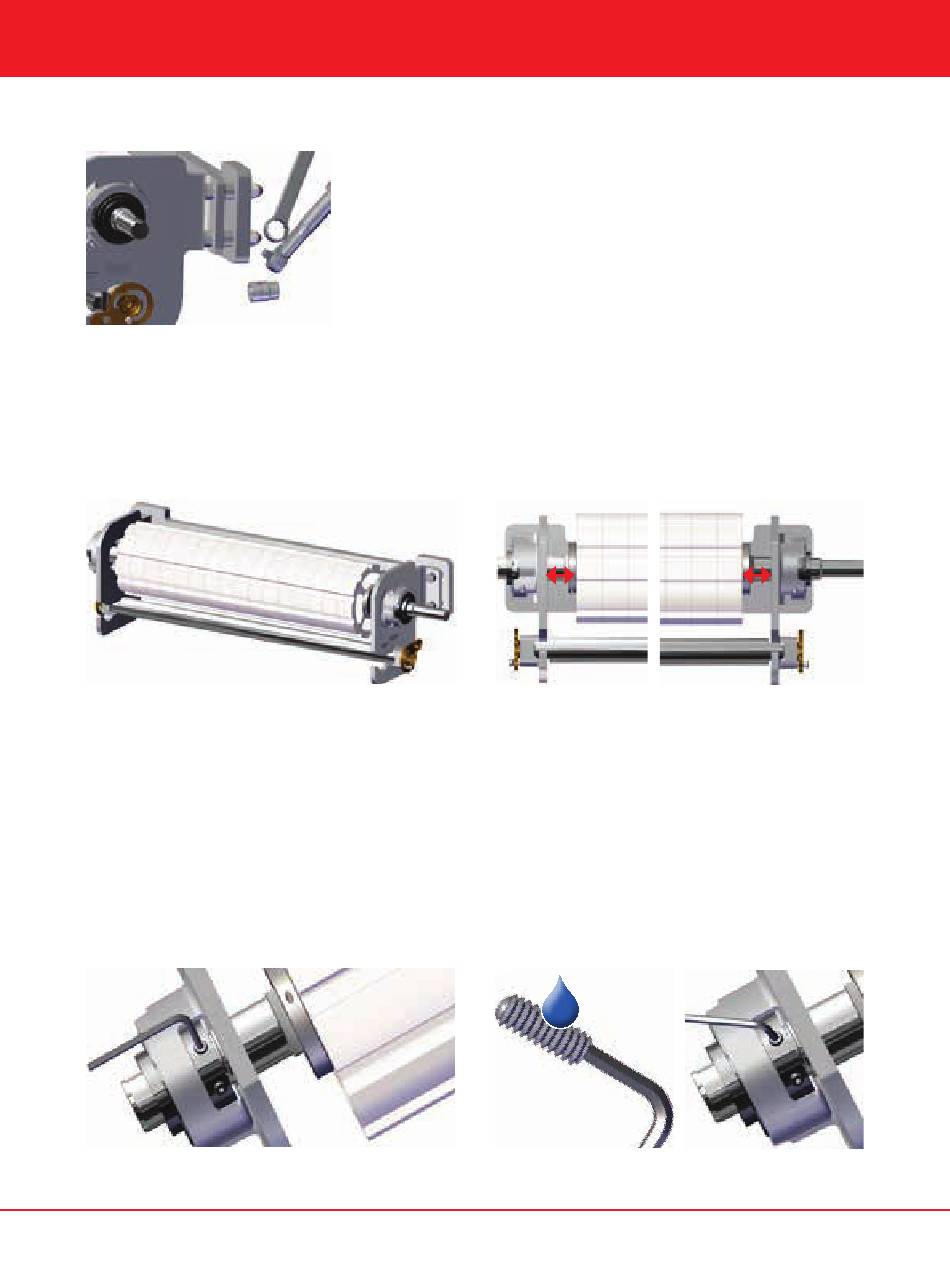

Figure 52 : Finition du montage du bâti
9.
Faites tourner l'arbre au moins 10 fois pour vérifier que l'alignement est correct.
10.
Si l'arbre se déplace progressivement vers l'autre côté, répétez la procédure d'alignement
jusqu'à ce que l'arbre reste en place durant l'étape 9.
11.
Réglez l'arbre de manière à centrer les pignons entre les plaques latérales.
Figure 53 : Inspection de l'alignement des pignons et de l'arbre
12.
Quand l'arbre est aligné et les plaques latérales sont solidement fixées, retirez la barre intelligente
et positionnez les roulements.

FIXATION DES ROULEMENTS

1.
Retirez les vis de réglage du collier de roulement à l'aide de la clé hexagonale.
2.
Appliquez de l'adhésif frein-filet sur chaque vis de réglage du roulement avant de les fixer
manuellement dans les roulements.
REMARQUE : Ne laissez pas l'adhésif Loctite couler à l'intérieur de l'ensemble de roulement.
3.
Quand l'arbre est aligné et les plaques latérales sont solidement fixées, retirez la barre intelligente et
positionnez les roulements.
Figure 54 : Préparation des vis de réglage du roulement
Manuel de l'utilisateur–Unité d'entraînement Intralox v. 1.0
Intralox, L.L.C.
6 PROCÉDURES DE MAINTENANCE
REMARQUE : Vous pouvez désormais retirer le support de l'arbre.
37
