ALIGNEMENT DE L'ARBRE

Une fois que l'arbre est en place et que les plaques latérales sont fixées à la plaque arrière, alignez l'arbre.
REMARQUE : Alignez l'arbre chaque fois que vous retirez et réinstallez une plaque latérale.
1.
Insérez la barre intelligente dans le bâti et fixez-la avec des poignées ou des boulons. Consultez la
section « Fixation de la barre intelligente » à la page 18.
REMARQUE : La barre intelligente peut être installée avec ou sans accessoires.
2.
Au niveau de l'une des plaques latérales, insérez des cales en métal entre la partie supérieure de la
barre intelligente et le bord intérieur de l'emplacement de la plaque latérale jusqu'à ce que l'élément
soit bien en place, mais sans forcer.

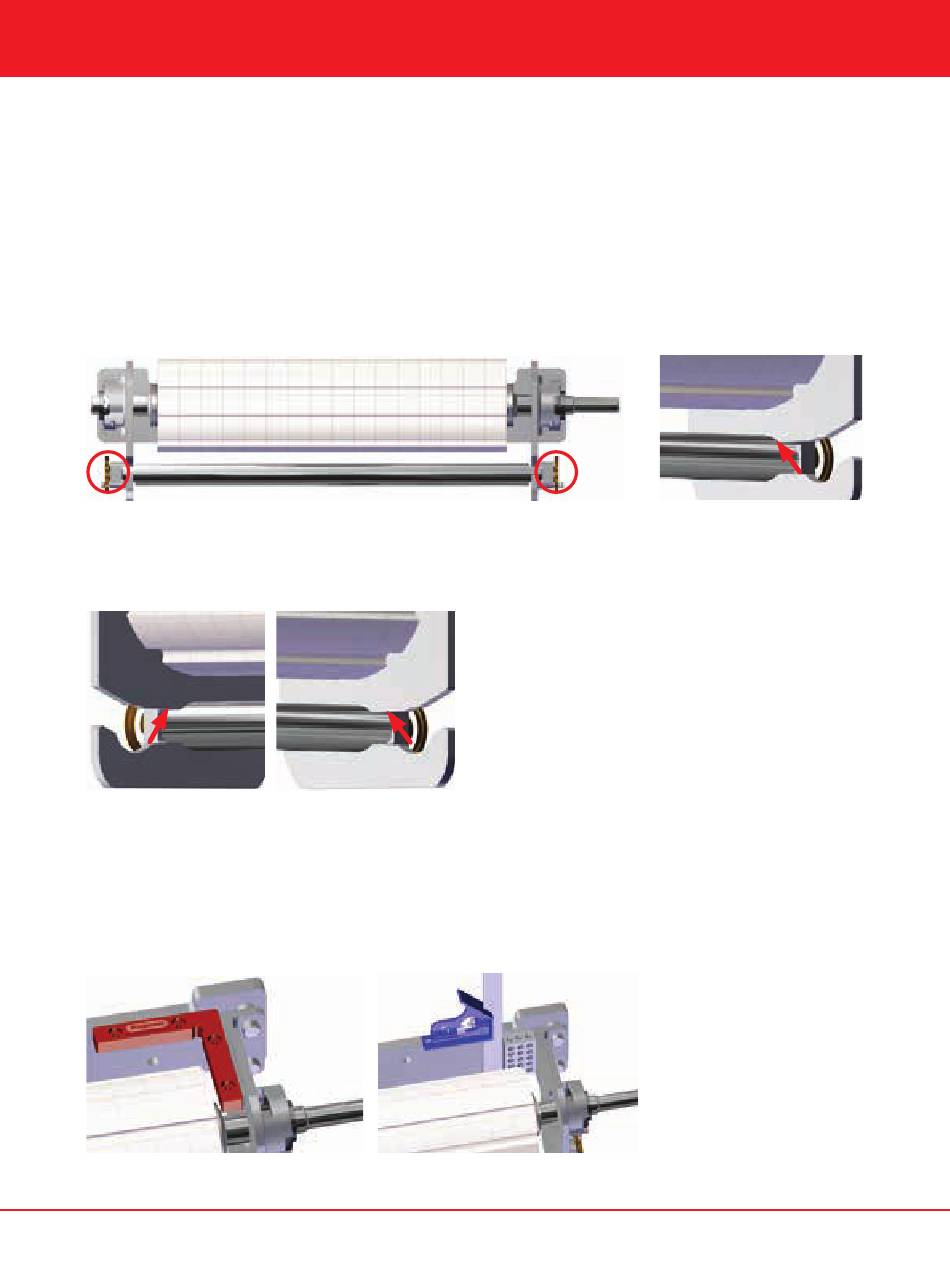

Figure 49 : Installation de la barre intelligente, puis de la première cale
3.
Laissez la première cale en place.
4.
Utilisez un deuxième jeu de cales pour répéter l'étape 2 au niveau de l'autre extrémité de la barre
intelligente.
Figure 50 : Comparaison des cales à chaque extrémité de la barre intelligente
5.
Réglez la position de la plaque latérale vers le haut ou vers le bas jusqu'à ce que les cales installées
sur chaque extrémité de la barre intelligente soient à 0,002 pouce (0,05 mm) d'épaisseur de l'autre.
6.
Lorsque les cales respectent la limite tolérée, utilisez une équerre de précision pour vérifier que le
haut et le bas de chaque plaque latérale sont perpendiculaires à la plaque arrière.
7.
Ensuite, utilisez un bloc de positionnement et une équerre combinée pour vérifier que la surface
supérieure de la plaque arrière est perpendiculaire à la plaque latérale.
Figure 51 : S'assurer que les plaques du bâti sont carrées et serrer les boulons du bâti
